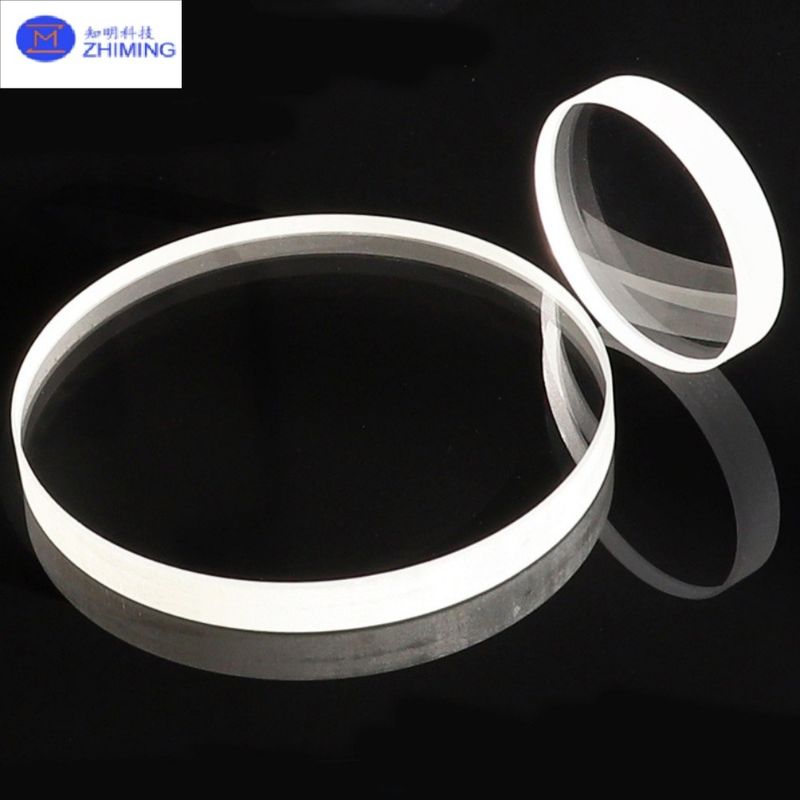

Saphir Optisches Glas für Fenster mit individueller Form Hohe Härte 99,999% Reinheit

Saphir-Gestaltene Fenster Optisches Glas, hohe Härte, Reinheit 99,999%


Im Bereich der leistungsstarken optischen Komponenten sind Saphirfenster die Spitze der Materialtechnik.Diese präzisen optischen Elemente kombinieren eine unübertroffene Härte (Mohs 9) mit einer außergewöhnlichen optischen Klarheit, um den anspruchsvollsten industriellen Anforderungen gerecht zu werden.Im Gegensatz zu herkömmlichem optischem Glas bieten Saphirfenster eine 3-5mal höhere Kratzfestigkeit, eine überlegene thermische Stabilität (Schmelzpunkt 2.050°C),und außergewöhnliche chemische Trägheit, was sie unerlässlich macht, wenn die Zuverlässigkeit unter extremen Bedingungen nicht verhandelbar ist.
Our proprietary diamond-tool CNC machining and atomic-layer polishing processes enable the production of complex custom geometries – from ultra-thin disks to intricate polygonal shapes – with sub-micron tolerances and surface roughness <5ÅOb für Lasersysteme, die mit Megawatt-Leistung betrieben werden, oder für Raumschiff-Ansichtspunkte, die mit Mikrometeoriten-Einschlägen konfrontiert sind,Diese Saphirfenster bieten kompromisslose Leistung im gesamten elektromagnetischen Spektrum (UV bis mittlerer IR).



Wichtige Merkmale des Saphir-Optikfensters


1Extreme Haltbarkeit

• Mohs-Härte 9 Nur Diamant kann es kratzen
• Biegefestigkeit > 800 MPa
• Bruchfestigkeit 2,5 MPa·m1⁄2 3 mal widerstandsfähiger als geschmolzenes Kieselsäure


2Optische Exzellenz

• Breitbandübertragung (85%+ von 250 nm bis 5.000 nm)
• Niedrige Autofluoreszenz Kritisch für die Raman-Spektroskopie
• Homogenität des Brechungsindex < 5 × 10−6 über die gesamte Oberfläche


3Präzisionstechnik

• Abmessentoleranzen bis ± 0,001 mm
• Oberflächenflachheit λ/10 bei 632,8 nm
• Parallelität < 1 Bogenminute


4. Umweltschutz

• Wärmeschlagfest (ΔT > 1.000°C)
• Strahlungsfest (widersteht > 106 Gy)
• Unempfindlich gegen alle Säuren außer Fluorwasser


5. Anpassungsmöglichkeiten

• Komplexe Geometrien: Sechsecken, D-Formen, Trapez, freie Form
• Kantenbehandlungen: Schräg, abgerundet oder mit Präzisionsmahlwerk
• Beschichtungen: AR-Beschichtung,Hochtransmittierende Beschichtungen,reflektierende Beschichtungen,harte Beschichtung,Anti-Schmutz-Beschichtungen,Glanzbeständige Beschichtungen,Filterbeschichtungen



Anwendungen


1. Hochleistungslasersysteme

• Kohlenstoff2 Laserausgangfenster (Bereich 9,4-10,6 μm)
• Excimerlaseroptik für Halbleiterlithographie
• Laserwaffensystemöffnungen


2Luft- und Raumfahrt und Verteidigung

• Raketenkuppelfenster (Widerstandsfähigkeit gegen Hochgeschwindigkeitsstoß)
• Aussichtspunkte für Raumfahrzeuge (Mikrometeoridenschutz)
• Elektrooptische Zielsysteme


3. Industrieausrüstung

• Prozessüberwachungsfenster für Halbleiterfabriken
• Hochdruck-Ansichtspunkte (bis zu 300 bar)
• Spectrometerprobenzellen


4. Wissenschaftliche Instrumente

• Synchrotron-Strahllinienkomponenten
• Kryogene Mikroskopiefenster
• Gehäuse für Partikeldetektoren


5. Spezialisierte kommerzielle Verwendungen

• mit einer Breite von nicht mehr als 20 mm
• Unterwasserkamera-Gehäuse
• Sensoren für raue Umgebung

Spezifikationen

Fragen und Antworten



F1: Wie verhält sich Saphir im Vergleich zu geschmolzenem Silizium für UV-Anwendungen?
A1:Während beide UV gut übertragen, bietet Saphir eine 3x höhere Kratzfestigkeit und eine 10x höhere Wärmeleitfähigkeit, wobei die Übertragung unter 200 nm etwas geringer ist.

F2: Können Sie spezifische optische Beschichtungen, die auf anderen Materialien verwendet werden, abbilden?
A2:Ja unsere Ionstrahlsputtersysteme können die meisten dielektrischen Beschichtungen mit einer Leistungsvarianz von < 1% gegenüber Glassubstraten replizieren.

F3: Wie lange dauert die Lieferzeit für kundenspezifische D-förmige Fenster?
A3:4-6 Wochen für Standard-Spezifikationen; 8-10 Wochen für komplexe Geometrien, die neue Werkzeuge erfordern.

F4: Sind diese Fenster für Vakuumanwendungen geeignet?
A4:Absolute
- Ich weiß.
