Optisches Fenster aus Rubin mit 85% Übertragbarkeit (DSP) für Laserübertragung

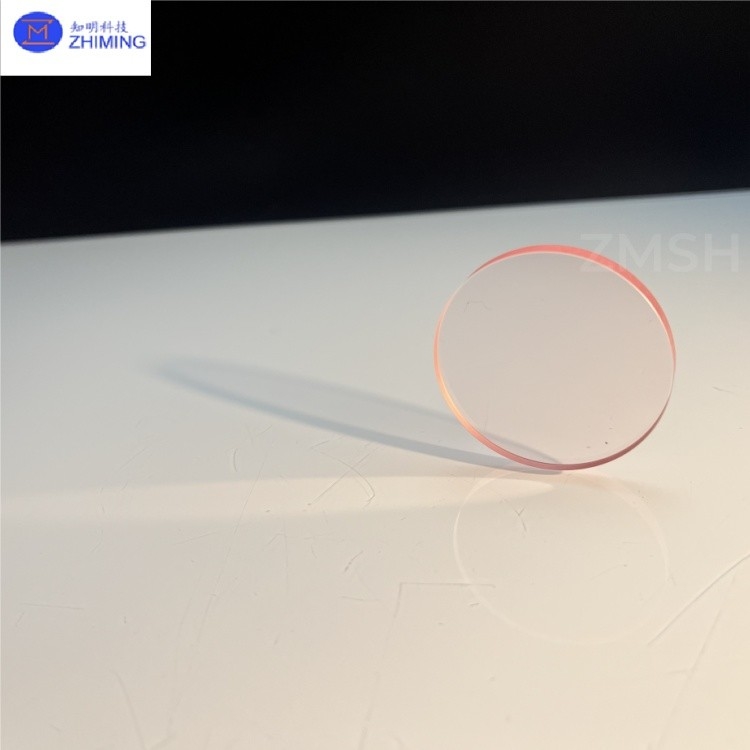

Das Ruby Optical Window ist eine hochwertige optische Komponente aus synthetischem Rubin (Cr3+-doped α-Al2O3-Einkristall),mit einer Breite von mehr als 20 mm,Verglichen mit herkömmlichem optischem Glas bieten rubinoptische Fenster eine überlegene mechanische Festigkeit und langlebige Umweltverträglichkeit bei gleichzeitiger Erhaltung hervorragender Lichtdurchlässigkeit.Dies macht sie zu idealen Schutzfenstern für HochleistungslasersystemeDiese Fenster schützen die internen optischen Präzisionskomponenten effektiv vor Staub, korrosiven Stoffen,und mechanische Auswirkungen, um einen langfristigen stabilen Betrieb zu gewährleisten.
Wesentliche Merkmale
1. Breitspektraler hoher Übertragungsgrad: Ruby-optische Fenster erreichen > 90% Übertragungsgrad im sichtbaren Spektrum (400-700 nm) und halten > 85% im nahen Infrarotbereich (700-1500 nm) bei,mit einer Breite von mehr als 20 mm,.
2Außergewöhnliche mechanische Eigenschaften: Mit einer Mohs-Härte von 9 ist ihre Kratzfestigkeit 20x größer als bei herkömmlichem optischem Glas, wodurch sie Sanderosion und mechanischem Abrieb effektiv standhalten.
3- Ausgezeichnete Umweltschutzfähigkeit:In der Lage, bei 1200 °C kontinuierlich zu arbeiten (kurzfristige Toleranz bis zu 1500 °C) und ausgezeichnete Säure-/Alkali-Korrosionsbeständigkeit aufzuweisen (stabil in pH-Umgebungen von 1 bis 14)..
4. Überlegene thermische Stabilität: Der geringe thermische Expansionskoeffizient (6,5×10−6/°C) hält die optische Oberflächengenauigkeit (<λ/8 @632,8nm) bei schnellen thermischen Zyklen aufrecht.
Technische Parameter
| Chemische Formel |
Ti3+:Al2O3 |
| Kristallstruktur |
Hexagonal |
| Gitterkonstanten |
a=4.758, c=12.991 |
| Dichte |
30,98 g/cm3 |
| Schmelzpunkt |
2040°C |
| Mohs-Härte |
9 |
| Thermische Ausdehnung |
8.4 x 10-6/°C |
| Wärmeleitfähigkeit |
52 W/m/K |
| Spezifische Wärme |
0.42 J/g/K |
| Laserwirkung |
4-Level-Vibronikum |
| Fluoreszenzzeit |
3.2 μs bei 300K |
| Tuningbereich |
660 nm bis 1050 nm |
| Absorptionsbereich |
400 nm bis 600 nm |
| Höchstmenge der Emissionen |
795 nm |
| Absorptionsspitze |
488 nm |
| Brechungsindex |
10,76 bei 800 nm |
| Spitzenquerschnitt |
3.4 x 10-19 cm2 |
Hauptanwendungen
1. Hochenergetische Lasersysteme: Als Ausgangsfenster und Schutzlinsen für Laserresonatoren bieten die rubinfarbenen optischen Fenster eine Leistungsdichte von > 10 kW/cm2, was sie ideal für CO2- und YAG-Lasern macht.
2Hochtemperatur-Industrieüberwachung: Als Beobachtungsfenster in Stahl- und Glasöfen verwendet, um bei 1000-1500°C eine klare Sicht zu gewährleisten.
3Luft- und Raumfahrt: als Aussichtspunkte für Raumfahrzeuge und Raketenradome eingesetzt, die aerodynamischer Erwärmung und Partikelerosion während des Überschallfluges standhalten.
4. Spezielle Umgebungserkennung: Bereitstellung zuverlässiger Sichtkanäle für Tiefsee-Umschwimmfahrzeuge und Überwachungssysteme für Kernreaktoren mit einem Druckwiderstand von mehr als 1000 Atmosphären.
