Sapphire Optical Glass Multi-Form Customization Übertragbarkeit > 85%

Sapphire Optical Glass Multi-Form Customization Übertragbarkeit > 85%

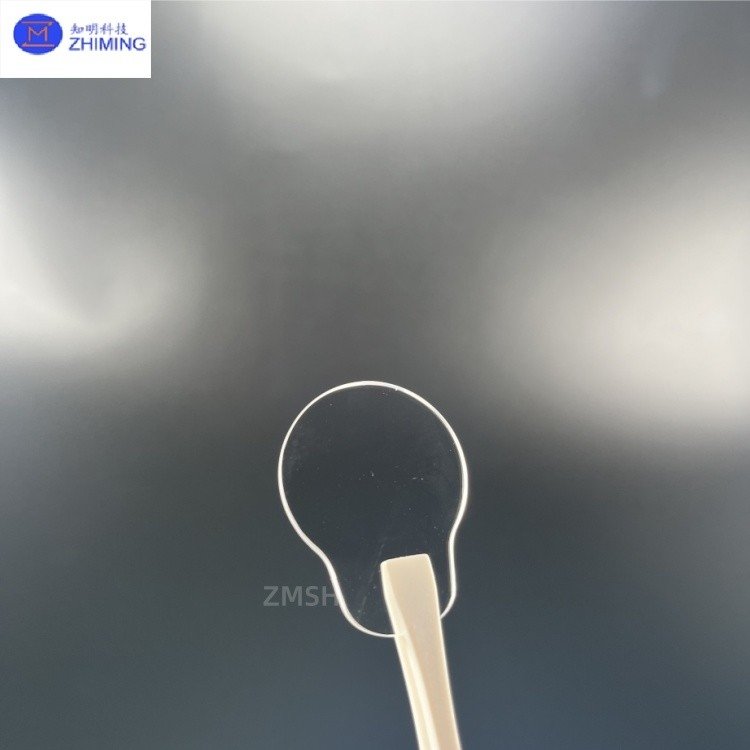

Das Saphirfenster ist eine nicht-standardmäßige optische Komponente, die aus Einkristall-Aluminium-Oxid (α-Al2O3) hergestellt wurde und speziell für spezielle optische Systeme entwickelt wurde.Im Gegensatz zu herkömmlichen Kreis- oder Quadratfenstern, kann es in komplexe Geometrien (polygonal, ringförmig, D-förmig usw.) angepasst werden.) bei gleichzeitiger Beibehaltung der Eigenschaften des Saphirs - ultrahohe Härte (Mohs 9) und Breitbandübertragbarkeit (250-5500 nm)Diese einzigartige Designflexibilität macht es zu einer idealen Lösung für raumbeschränkte, spezialisierte optische Pfade oder nicht standardisierte Schnittstellenanforderungen, die in High-End-Lasersystemen weit verbreitet sind.Militärische Elektrooptik, und Präzisionsinstrumentation.

Wesentliche Merkmale





· Anpassungsfähigkeit an komplexe Geometrie:Unterstützung von CNC-bearbeiteten unregelmäßigen Konturen (sechseckig, trapezförmig, sektorförmig usw.) mit einer Grenztoleranz von ±0,02 mm,Sicherstellung einer vollkommenen Kompatibilität mit nicht standardisierten optischen Kammern oder Geräteoberflächen.



· Extreme Umweltstabilität:Ererbt die überlegenen Eigenschaften von Saphir, hält hohen Temperaturen stand (800°C kontinuierlich/1800°C kurzfristig), widersteht Säure/Alkali-Korrosion (pH1-13),und die optische Stabilität unter starkem Aufprall oder Partikelerosion aufrechterhalten.



• Außergewöhnliche optische Leistung:Erreicht eine Durchlässigkeit von > 85% von UV bis mittlerem IR, mit optionale antireflektiven Beschichtungen (< 0,5% Reflexivität bei spezifischen Wellenlängen wie 1064 nm/10,6 μm), um den Energieverlust des Lasersystems zu minimieren.



• Mechanische Festigkeit:Die Biegfestigkeit > 600 MPa ermöglicht die Verarbeitung von ultradünnen Strukturen (bis zu 0,2 mm) ohne Bruch, geeignet für miniaturisierte optische Module.





---



Technische Parameter







Parameter	Spezifikation
Materielle Reinheit	≥ 99,99% α-Al2O3 Einzelkristall
Dichte	30,98 g/cm3
Härte	Mohs 9 / Knoop 2200 kgf/mm2
Wellenlängenbereich	250-5500 nm
Übertragbarkeit	> 85% (NIR-Sichtbarkeit), > 80% (UV-MIR)
Temperaturbereich	Kontinuierlich: 800°C, kurzfristig: 1800°C
Verfügbare Formen	Polygonal, Ringförmig, D-förmig, Sektor usw.
Dickenbereich	0.2-20 mm (Toleranz von ±0,01 mm)
Oberflächenrauheit	Ra ≤ 5 nm (poliert)



Hauptanwendungen

1Spezielle Laseroptiksysteme: dienen als Seitenpumpenfenster für Faserlaser oder Schutzfenster für ultraschnelle Laserdeflectoren, die sich präzise an komplexe optische Bahnen anpassen.

2Verteidigung und Luft- und Raumfahrt: Verwendet in unregelmäßigen Radomen von Raketensuchern und asymmetrischen Beobachtungsfenstern für luftgestützte EO-Kapseln, die aerodynamische Profile mit Aufprallwiderstand ausgleichen.

3. Halbleitergeräte: Funktionen als geformte Ansichtspunkte für Ätzmaschinen und Dünnschicht-Ablagerungssysteme, die der Plasmakorrosion widerstehen und gleichzeitig eine verzerrungsfreie Beobachtung bieten.

4Medizinische und wissenschaftliche Instrumente: Optimiert die Raumnutzung und die optische Effizienz in endoskopischen Linsen und Synchrotronstrahlungsstrahlungsdeflectoren.
