DFB Epiwafer InP Substrat MOCVD Methode 2 4 6 Zoll Betriebswellenlänge 1,3 μm, 1,55 μm

DFB Epiwafer InP Substrat MOCVD Methode 2 4 6 Zoll Betriebswellenlänge: 1,3 μm, 1,55 μm

DFB Epiwafer InP Substrate's Brief

DFB (Distributed Feedback) Epiwafer auf Indiumphosphat (InP) -Substraten sind Schlüsselkomponenten, die bei der Herstellung leistungsstarker DFB-Laserdioden verwendet werden.Diese Laser sind aufgrund ihrer Fähigkeit zur Erzeugung von Einzelmodus-Laser für optische Kommunikations- und Sensorikanwendungen von entscheidender Bedeutung., schmaler Linienbreite mit stabiler Wellenlänge, typischerweise im Bereich von 1,3 μm und 1,55 μm.

Das InP-Substrat sorgt für eine ausgezeichnete Gitter-Matching für epitaxiale Schichten wie InGaAsP, die zur Bildung der aktiven Region, Verkleidungsschichten,und Gitterstrukturen, die die Funktionalität des DFB-Lasers definierenDas integrierte Gitter innerhalb der Struktur sorgt für eine präzise Rückkopplung und Wellenlängenkontrolle.mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 100 W,.

Zu den wichtigsten Anwendungen zählen Hochgeschwindigkeits-optische Transceiver, Datencenterverbindungen, Gassensoren und optische Kohärenztomographie (OCT).Die Kombination der Hochgeschwindigkeitsleistung des InP-basierten DFB-Epiwafers, schmale Spektralliniebreite und Wellenlängen-Stabilität machen es in modernen Telekommunikationsnetzen und fortschrittlichen Sensoriktechnologien unverzichtbar.

Struktur des DFB Epiwafer InP-Substrats

Datenblatt des DFB Epiwafer InP-SubstratsZMSH DFB inp Epiwafer.pdf)

Eigenschaften des DFB Epiwafer InP-Substrats

Substratmaterial:

• Indiumphosphat (InP): InP bietet eine ausgezeichnete Gittermatch für epitaxiale Schichten wie InGaAsP, Verringerung von Defekten und Verwerfungen während des epitaxalen Wachstumsprozesses.Dies führt zu hochwertigen Schichten, die für eine effiziente Laserleistung unerlässlich sind.

Bandgap:

• Direktes Bandgap: InP hat eine direkte Bandbreite von 1,344 eV, was es für optoelektronische Anwendungen, insbesondere für die Emission im Infrarot-Spektrum, in der Wellenlänge von 1,3 μm und 1,55 μm, hervorragend geeignet macht.mit einer Leistung von mehr als 50 W und.

Verknüpfungen mit Gitter:

• InP ermöglicht das Wachstum hochwertiger Epitaxialschichten, insbesondere InGaAsP, mit minimalem Aufwand und sorgt für einen stabilen und zuverlässigen Betrieb des Geräts.

Epitaxialschichten:

• Aktive Schicht: Diese Schicht, die normalerweise aus InGaAsP besteht, definiert die Emissionswellenlänge und unterstützt die Erzeugung von Photonen durch strahlende Rekombination.
• Gitterstruktur: Das integrierte Gitter in der epitaxialen Struktur liefert das für die Ein-Modus-Emission erforderliche Feedback, das für die Wellenlängenpräzision in DFB-Lasern unerlässlich ist.
• Verkleidungsschichten: Diese Schichten umgeben den aktiven Bereich und begrenzen das Licht und lenken es in Richtung der Ausgangsfläche, wodurch eine effiziente optische Einschließung gewährleistet wird.

Betriebswellenlänge:

• 10,3 μm und 1,55 μm: Diese Wellenlängen sind aufgrund ihres geringen Verlustes an optischen Fasern für die Glasfaserkommunikation ideal, was DFB-Laser für die Fern- und Hochgeschwindigkeitsdatenübertragung entscheidend macht.

Schmale Linienbreite und Einstieg in einen Modus:

• DFB-Laser bieten eine schmale Spektralliniebreite und funktionieren in einem einzigen Längsmodus.die für die Minimierung von Signalstörungen und die Maximierung der Datenintegrität in densen Wellenlängen-Divisions-Multiplexing (WDM) -Systemen von entscheidender Bedeutung ist.

Temperaturstabilität:

• DFB-Laser auf InP-Basis bieten eine ausgezeichnete Temperaturstabilität.die für die Aufrechterhaltung einer gleichbleibenden Wellenlänge und die Minimierung der Leistungsabnahme bei unterschiedlichen Betriebstemperaturen unerlässlich ist.

Niedriger Schwellenstrom:

• DFB-Lasern auf InP-Substraten weisen niedrige Schwellenströme auf, was zu einem energieeffizienten Betrieb führt, der sowohl für die Leistung als auch für den Stromverbrauch von Vorteil ist,insbesondere in Rechenzentren und Telekommunikationsnetzen.

Hochgeschwindigkeitsmodulationsfähigkeit:

• InP-basierte DFB-Laser unterstützen eine Hochgeschwindigkeitsmodulation, was sie ideal für den Einsatz in optischen Transceivern und Kommunikationssystemen macht, die eine schnelle Datenübertragung erfordern.

Die wichtigsten Eigenschaften von DFB-Epiwafers auf InP-Substraten, wie z. B. ihre ausgezeichnete Gitteranpassung, einmodischer Betrieb, schmale Linienbreite, Hochgeschwindigkeitsleistung und Temperaturstabilität,sie für die optische Kommunikation unentbehrlich machen, Sensorik und fortschrittliche photonische Anwendungen.

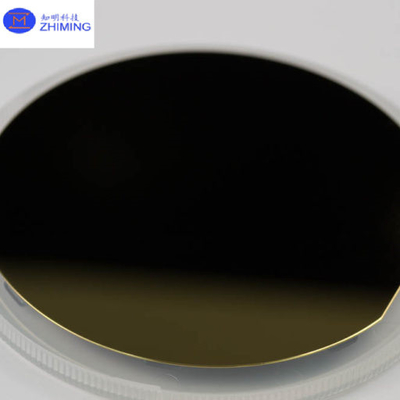

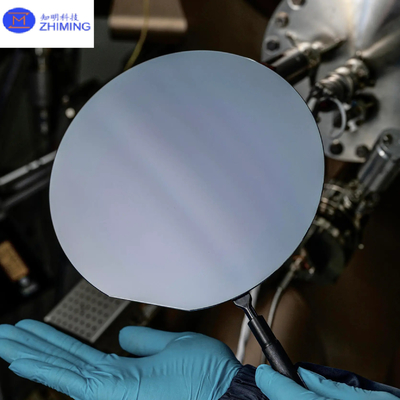

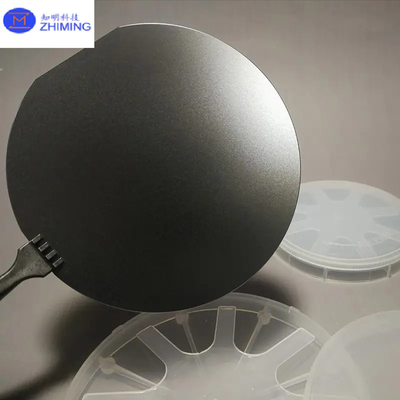

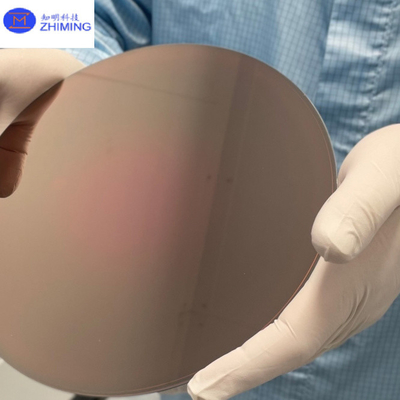

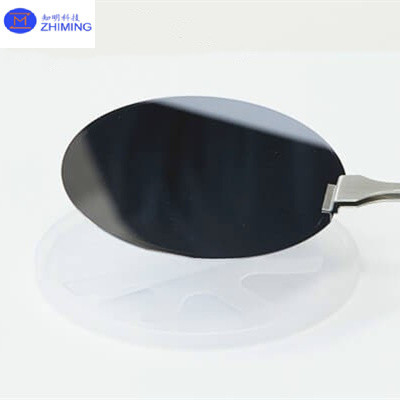

Die echten Fotos des DFB Epiwafer InP Substrats

Anwendung des DFB Epiwafer InP-Substrats

1.Optische Kommunikation

• Fernleitungsnetze: DFB-Laser sind für die optische Fernkommunikation von entscheidender Bedeutung, insbesondere im Wellenlängenbereich von 1,3 μm und 1,55 μm, wo der Signalverlust in optischen Fasern minimiert wird.Diese Laser sind für die Hochgeschwindigkeitsdatenübertragung über große Entfernungen unerlässlich..
• WDM-Systeme (Wellenlängendivision Multiplexing): DFB-Laser werden in WDM-Systemen verwendet, um mehrere Datenkanäle über eine einzige Faser zu übertragen, indem jedem Kanal eine bestimmte Wellenlänge zugewiesen wird.Ihre Wellenlänge Präzision und Stabilität sind von entscheidender Bedeutung, um Störungen zwischen den Kanälen zu vermeiden.

2.Verbindungen zwischen Rechenzentren

• Hochgeschwindigkeitsdatenübertragung: DFB-Laser werden in Rechenzentren eingesetzt, um Server und Netzwerkgeräte zu verbinden und bieten schnelle optische Verbindungen, die große Datenmengen mit minimalem Signalverlust und -interferenzen verarbeiten.

3.Gasmessung und Umweltüberwachung

• Gaserkennung: DFB-Laser werden in Gassensoren verwendet, um spezifische Gase wie CO2 und CH4 zu erkennen, indem der Laser auf die Absorptionslinien dieser Gase abgestimmt wird.Dies ist für die industrielle Sicherheit von entscheidender Bedeutung, Umweltüberwachung und Emissionskontrolle.
• Laserabsorptionsspektroskopie: Bei der Umweltüberwachung ermöglichen DFB-Laser eine präzise Messung der Gaskonzentration, indem sie ihre schmale Linienbreite und einstellbare Wellenlängen für eine hochauflösende Detektion nutzen.

4.Optische Kohärenz-Tomographie (OCT)

• Medizinische Diagnostik: DFB-Laser werden in OCT-Systemen für nicht-invasive medizinische Bildgebung eingesetzt, wie z. B. Netzhautscans in der Ophthalmologie und Gewebebildgebung in der Dermatologie.Die stabile Wellenlänge und die schmale Spektrallinieweite verbessern die Auflösung und Klarheit der Bilder.

5.LIDAR (Lichtdetektion und -bestimmung)

• Autonome Fahrzeuge und 3D-Mapping: DFB-Laser sind integraler Bestandteil von LIDAR-Systemen, die für die Entfernungsmessung und Objekterkennung in autonomen Fahrzeugen, Drohnen und 3D-Mapping-Anwendungen verwendet werden.Die Präzision und Stabilität des Lasers verbessern die Genauigkeit von LIDAR-Systemen bei der Bestimmung von Entfernungen und der Identifizierung von Objekten.

6.Satelliten- und Weltraumkommunikation

• Hochfrequente Kommunikation: DFB-Laser werden in Satellitenkommunikationssystemen eingesetzt, bei denen eine Fernübertragung von Daten mit hoher Frequenz erforderlich ist.Die Fähigkeit von DFB-Lasern, eine stabile Wellenlänge unter unterschiedlichen Umgebungsbedingungen aufrechtzuerhalten, ist entscheidend für die Raumkommunikation.

Schlüsselwelt: InP Substrat DFB Epiwafer
