Haus > PRODUKTE > Indium-Phosphid-Oblate > Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm

Produkt-Details

Herkunftsort: CHINA

Markenname: zmkj

Modellnummer: InP-3INCH

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10pcs

Preis: by case

Verpackung Informationen: einzelner Oblatenkasten

Lieferzeit: 3-4Weeks

Versorgungsmaterial-Fähigkeit: 1000pcs/month

Erhalten Sie besten Preis
Hervorheben:

Laserdiode-Indium-Phosphid-Oblate

,

InP-Indium-Phosphid-Oblate

,

Laserdiode inp-Oblate

Materialien:
Einzelner Kristall InP
Industrie:
Halbleitersubstrate, Gerät,
Farbe:
Schwarz
Art:
halb- Art
Durchmesser:
100mm 4inch
Stärke:
625um oder 350um
Materialien:
Einzelner Kristall InP
Industrie:
Halbleitersubstrate, Gerät,
Farbe:
Schwarz
Art:
halb- Art
Durchmesser:
100mm 4inch
Stärke:
625um oder 350um
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm

Halb-isolierende Phosphid InP-Oblate des Indium-4inch für LD-Laserdiode, Halbleiterwafer, Oblate InP-3inch, einzelne Kristall-wafer2inch 3inch 4inch InP-Substrate für LD-Anwendung, Halbleiterwafer, InP-Oblate, einzelne Kristallscheibe

InP führen ein

Einzelner Kristall InP
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 0

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 1

Wachstum (geänderte Czochralski-Methode) wird verwendet, um ein einzelnes zu ziehen

Kristall durch ein encapsulant Abfahren der Boroxidflüssigkeit von einem Samen.

Der Dopant (F.E., S, Sn oder Zn) wird dem Tiegel zusammen mit dem polycrystal hinzugefügt. Hochdruck wird innerhalb der Kammer angewendet, um Aufspaltung der Firma des Indiums Phosphide.he zu verhindern hat entwickelt einen Prozess, um völlig stöchiometrischen, hohen Reinheitsgrad und niedrigen einzelnen Kristall Versetzungsdichte inP zu erbringen.

Die tCZ Technik verbessert nach dem LEC-Methodendank

zu einer thermischen Leitblechtechnologie in Zusammenhang mit einem numerischen

Modellieren von thermischen Wachstumszuständen. tCZ ist ein kosteneffektives

reife Technologie mit Reproduzierbarkeit der hohen Qualität von Boule zu Boule

Spezifikation

F.E. lackierte InP

Halb-isolierende InP-Spezifikationen

Wachstums-Methode VGF
Dopant Eisen (F.E.)
Oblaten-Form Runde (Durchmesser: 2", 3" UND 4")
Oberflächenorientierung (100) ±0.5°

*Other Orientierungen möglicherweise verfügbar auf Anfrage

Widerstandskraft (Ω.cm) ≥0.5 × 107
Mobilität (cm2/V.S) ≥ 1.000
Ätzungs-Neigungs-Dichte (cm2) 1,500-5,000

Oblaten-Durchmesser (Millimeter) 50.8±0.3 76.2±0.3 100±0.3
Stärke (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
VERZERRUNG (µm) ≤ 15 ≤ 15 ≤ 15
VON (Millimeter) 17±1 22±1 32.5±1
VON/, WENN (Millimeter) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Anmerkung: Andere Spezifikationen möglicherweise verfügbar auf Anfrage

n- und p-artiger InP

Halbleiterinp-Spezifikationen

Wachstums-Methode VGF
Dopant n-artig: S, Sn UND Undoped; p-artig: Zn
Oblaten-Form Runde (Durchmesser: 2", 3" UND 4")
Oberflächenorientierung (100) ±0.5°

*Other Orientierungen möglicherweise verfügbar auf Anfrage

Dopant S u. Sn (n-artig) Undoped (n-artig) Zn (p-artig)
Ladungsträgerdichte (cm-3) (0.8-8) × 1018 (1-10) × 1015 (0.8-8) ×1018
Mobilität (cm2/V.S.) (1-2.5) × 103 (3-5) × 103 50-100
Ätzungs-Neigungs-Dichte (cm2) 100-5,000 ≤ 5000 ≤ 500
Oblaten-Durchmesser (Millimeter) 50.8±0.3 76.2±0.3 100±0.3
Stärke (µm) 350±25 625±25 625±25
TTV [P/P] (µm) ≤ 10 ≤ 10 ≤ 10
TTV [P/E] (µm) ≤ 10 ≤ 15 ≤ 15
VERZERRUNG (µm) ≤ 15 ≤ 15 ≤ 15
VON (Millimeter) 17±1 22±1 32.5±1
VON/, WENN (Millimeter) 7±1 12±1 18±1
Polish* E/E, P/E, P/P E/E, P/E, P/P E/E, P/E, P/P

*E=Etched, P=Polished

Anmerkung: Andere Spezifikationen möglicherweise verfügbar auf Anfrage

InP-Oblatenverarbeitung
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 0
Jeder Barren wird in Oblaten, die eingehüllt werden, poliert und in die Oberfläche, die für Epitaxie vorbereitet wird geschnitten. Der Gesamtprozeß wird nachstehend einzeln aufgeführt.

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Flache Spezifikation und Identifizierung Die Orientierung wird auf den Oblaten durch zwei Ebenen angezeigt (lang flach für Orientierung, kleine Ebene für Identifizierung). Normalerweise wird der E.J.-Standard (europäisch-japanisch) verwendet. Die abwechselnde flache Konfiguration (US) wird größtenteils für Ø 4" Oblaten verwendet.
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Orientierung des Boule Entweder genaue (100) oder misoriented Oblaten werden angeboten.
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Genauigkeit der Orientierung von In Erwiderung auf den Bedarf der optoelektronischen Industrie, wir Angebotoblaten mit ausgezeichneter Genauigkeit von der Orientierung: < 0="">
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Randprofil Es gibt zwei allgemeine Spezifikt.: chemischer verarbeitender oder mechanisches Randverarbeitender Rand (mit einem Randschleifer).
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Polnisch Oblaten werden mittels eines Chemikalie-mechanischen Prozesses mit dem Ergebnis einer flachen, Schaden-freien Oberfläche poliert. wir stellen beide doppel-seitigen Polier- und Simplex polierten (mit eingehüllter und geätzter Rückseite) Oblaten zur Verfügung.
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Abschließendes Vorbereiten der Oberfläche und Verpacken Oblaten laufen viele chemischen Schritte, das Oxid zu entfernen durch, das während des Polierens und eine saubere Oberfläche mit stabiler und einheitlicher Oxidschicht zu schaffen produziert wird, die zur Epitaxie - epiready Oberfläche und die verringert Spurenelemente auf extrem - niedrige Stände bereit ist. Nach Endprüfung werden die Oblaten auf eine Art verpackt, die die Oberflächensauberkeit beibehält.
Spezifische Anweisungen für Oxidabbau sind für alle Arten Epitaxial- Technologien (MOCVD, MBE) verfügbar.
Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 3
Datenbank Als Teil unseres statistischen prozesskontrollierten/des umfassenden Qualitätsmanagements Programms sind die umfangreiche Datenbank, welche die elektrischen und mechanischen Eigenschaften für jeden Barren sowie Kristallqualitäts- und Oberflächenanalyse von Oblaten notiert, verfügbar. An jedem Verarbeitungsgrad, wird das Produkt kontrolliert, bevor man zum folgenden Stadium, zum einer hohen Stufe der Qualitätsübereinstimmung von Oblate zu Oblate und von Boule zu Boule beizubehalten überschreitet.

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 10Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 11

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 12

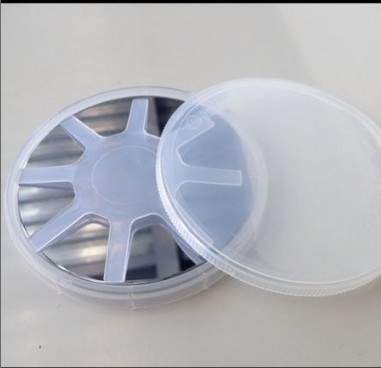

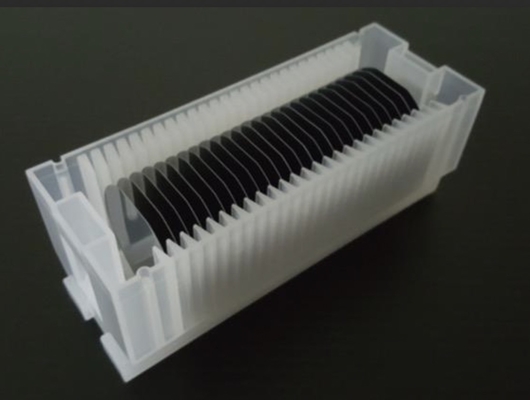

Paket u. Lieferung

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 13

Durchmesser-Schwarz-Farbe der Laserdiode InP-Indium-Phosphid-Oblaten-100mm 14

FAQ:

Q: Was ist Ihr MOQ und Lieferfrist?

: (1) für Inventar, ist das MOQ 5 PC.

(2) für kundengebundene Produkte, ist das MOQ 10-30 PC oben.

(3) für kundengebundene Produkte, die Lieferfrist in 10days, custiomzed Größe für 2-3weeks
