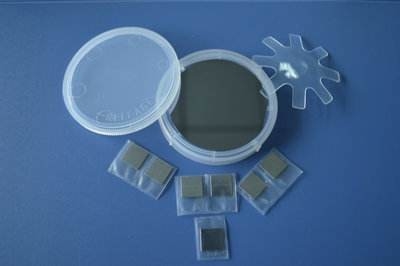

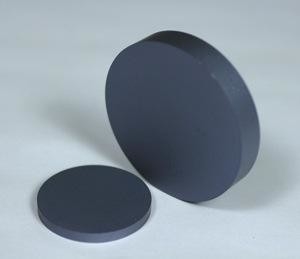

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung
  • Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung
  • Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung
  • Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung

Herkunftsort China
Markenname zmkj
Modellnummer InP-001
Produkt-Details
Werkstoffe:
Einzelner Kristall InP
Industrie:
Halbleitersubstrate, Gerät,
Farbe:
Schwarz
Größe:
2-4inch
Typ:
N-artig, P-artig, Si-artig
Dicke:
350um, 500um, 625um
Markieren:

MgO-Substrat

,

Gap-Oblate

Produkt-Beschreibung

2inch 3inch 4inch InP-Substrate für LD-Anwendung, Halbleiterwafer, InP-Oblate, einzelne Kristallscheibe

InP führen ein



Einzelner Kristall InP
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 0


Das tCZ Wachstum (geänderte Czochralski-Methode) wird verwendet, um einen einzelnen Kristall durch ein flüssiges encapsulant Abfahren des Boroxids von einem Samen zu ziehen. Der Dopant (F.E., S, Sn oder Zn) wird dem Tiegel zusammen mit dem polycrystal hinzugefügt. Hochdruck wird innerhalb der Kammer angewendet, um Aufspaltung des Indium-Phosphids zu verhindern. wir haben einen Prozess entwickelt, um völlig stöchiometrischen, hohen Reinheitsgrad und niedrigen einzelnen Kristall Versetzungsdichte InP zu erbringen.

Die tCZ Technik verbessert nach den LEC-Methodendank eine thermische Leitblechtechnologie in Zusammenhang mit einem numerischen Modellieren von thermischen Wachstumszuständen. tCZ ist eine kosteneffektive reife Technologie mit Reproduzierbarkeit der hohen Qualität von Boule zu Boule.



Spezifikation

Einzelteil Durchmesser Art tragende Konzentration Mobilität Widerstandskraft MPD
S-InP 2     N      (0.8-6) X10^18 (1.5-3.5) x10^3   <500
3 <500
4 <1x10^3
F.E.-InP 2/3/4     SI     >1000 >0.5x10^7 >5x10^3
Zn-InP 2/3/4     P     (0.6-6) X10^18      50-70   <1x10^3
Kein Schmiere InP 2     N    <3x10^16 (3.5-4) x10^3   <5x10^3
  Anderes
Orientierung (100)/(111) ±0.5° Flachheit
TTV Bogen Verzerrung
<12um <12um ≤15um
1. der Ebene 16±2mm 22±2mm 32.5±2.5mm
2. der Ebene 8±1mm 11±2mm 32.5±2.5mm
Oberfläche: 1sp oder 2sp, 2inch 350±25um, 3inch 600±25um, 4inch 625±25um oder, durch besonders angefertigt



2. InP-Oblatenprozessschritt



InP-Oblatenverarbeitung
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 0
Jeder Barren wird in Oblaten, die eingehüllt werden, poliert und in Oberflächen vorbereitet für Epitaxie geschnitten. Der Gesamtprozeß wird nachstehend einzeln aufgeführt.

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Flache Spezifikation und Identifizierung Die Orientierung wird auf den Oblaten durch zwei Ebenen angezeigt (lang flach für Orientierung, kleine Ebene für Identifizierung). Normalerweise wird der E.J.-Standard (europäisch-japanisch) verwendet. Die abwechselnde flache Konfiguration (US) wird größtenteils für Ø 4" Oblaten verwendet.
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Orientierung des Boule Jede genauen (100) oder misoriented Oblaten werden angeboten.
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Genauigkeit der Orientierung von In Erwiderung auf den Bedarf der optoelektronischen Industrie, bieten wir Oblaten mit ausgezeichneter Genauigkeit von der Orientierung an: < 0="">
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Randprofil Es gibt zwei allgemeine Spezifikt.: chemischer verarbeitender oder mechanisches Randverarbeitender Rand (mit einem Randschleifer).
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Polnisch Oblaten sind mittels eines Chemikalie-mechanischen Prozesses mit dem Ergebnis eines flachen Polier, liefert Schaden-freies surface.we die polierten und Simplex polierten (mit eingehüllter und geätzter Rückseite) Oblaten des DoppelSide.
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Abschließendes Vorbereiten der Oberfläche und Verpacken Oblaten laufen viele chemischen Schritte, das Oxid zu entfernen durch, das während des Polierens und eine saubere Oberfläche mit stabiler und einheitlicher Oxidschicht zu schaffen produziert wird, die zur Epitaxie - epiready Oberfläche und die Spurenelemente auf extrem verringert - niedrige Stände bereit ist. Nach Endprüfung werden die Oblaten auf eine Art verpackt, die die Oberflächensauberkeit beibehält.
Spezifische Anweisungen für Oxidabbau sind für alle Arten Epitaxial- Technologien (MOCVD, MBE) verfügbar.
Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 2
Datenbank Als Teil unseres statistischen prozesskontrollierten/des umfassenden Qualitätsmanagements Programms sind die umfangreiche Datenbank, welche die elektrischen und mechanischen Eigenschaften für jede Barren- sowie Kristallqualitäts- und -oberflächenanalyse von Oblaten notiert, verfügbar. An jedem Verarbeitungsgrad, wird das Produkt kontrolliert, bevor man zum folgenden Stadium, zum einer hohen Stufe der Qualitätsübereinstimmung von Oblate zu Oblate und von Boule zu Boule beizubehalten überschreitet.



Probe

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 9



QC. Standard

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 10

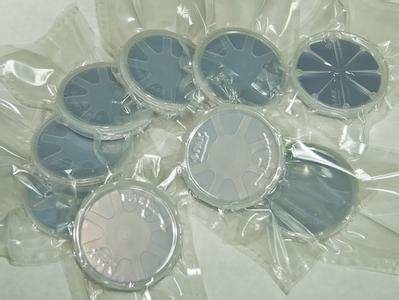

Paket u. Lieferung

Schwarze Indium-Phosphid-Oblate, Halbleiterwafer für LD-Anwendung 11

FAQ:



Q: Was ist Ihr MOQ?

A: (1) für Inventar, ist das MOQ 5 PC.

(2) für kundengebundene Produkte, ist das MOQ 10-30 PC oben.



Q: Was ist die Weise des Verschiffens und der Kosten?

A: (1) nehmen wir DHL, Fedex, EMS etc. an.

(2) wenn Sie Ihr eigenes Eilkonto haben, ist es groß. Wenn nicht, könnten wir Ihnen helfen, sie zu versenden.

Fracht stimmt mit der tatsächlichen Regelung überein.



Q: Wie man zahlt?

A: T/T, Paypal, sichere Zahlung und Versicherungszahlung.



Q: Was ist die Lieferfrist?

A: (1) für die Standardprodukte

Für Inventar: die Lieferung ist, 5 Arbeitstage nachdem Sie den Auftrag vergeben.

Für kundengebundene Produkte: die Lieferung ist 2 oder, 3 Wochen nachdem Sie den Auftrag vergeben.

(2) für die speziell-förmigen Produkte, ist die Lieferung 4 Arbeitswochen, nachdem Sie den Auftrag vergeben.



Q: Haben Sie Standardprodukte?

A: Unsere Standardprodukte auf Lager.



Q: Kann ich die Produkte besonders anfertigen, die auf meinem Bedarf basieren?

A: Ja können wir das Material, Spezifikationen besonders anfertigen für Ihre optischen Komponenten, die auf Ihrem Bedarf basieren.
