4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte
  • 4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte
  • 4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte
  • 4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte

4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte

Herkunftsort China
Markenname ZMSH
Zertifizierung ROHS
Modellnummer AlScN Vorlage auf Silizium
Produkt-Details
Material:
AlScN Vorlage auf Silizium
Durchmesser:
4''
Stärke:
200Nm
Orientierung:
111
Polstern:
SSP
Leitfähigkeitsart:
N
Widerstandsfähigkeit:
1 bis 100 ohm.cm
TTV:
≤5 μm
Bogen:
≤10μm
Markieren:

LED-Geräte Siliziumwafer

,

AlScN auf Siliziumwafern

,

200 nm Aluminium-Scandiumnitrid

Produkt-Beschreibung

4'' 200nm AlScN Vorlage auf Silizium SSP DSP Epitaxialsubstrate für LED-Geräte



Eigenschaften:

Aluminium-Scandiumnitrid (AlScN) auf Silizium bezieht sich auf die Ablagerung eines dünnen AlScN auf einem Siliziumsubstrat.Bei diesem Verfahren wird eine Schicht aus AlScN-Material an der Oberfläche einer Saphirwafer mit Techniken wie Molekularstrahl-Epitaxie (MBE) oder metallorganischer chemischer Dampfdeposition (MOCVD) angebaut.Aluminium-Scandiumnitrid (AlScN) ist ein breitbandreiches Halbleitermaterial, das aus Aluminium (Al), Scandium (Sc) und Stickstoff (N) besteht.es ist ein ideales Material für Hochfrequenz-AkustikgeräteEs wird als das vielversprechendste Substrat für 5G-Radiofrequenz-SAW/BAW-Filter angesehen.

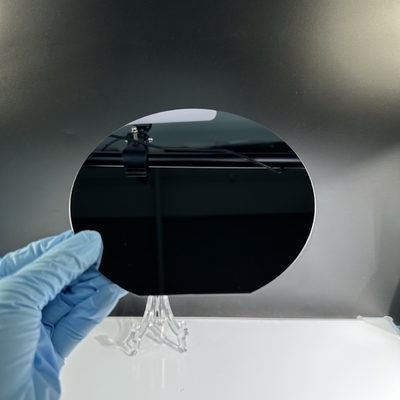

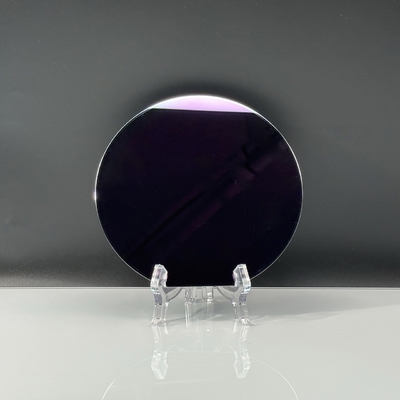

4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte 04'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte 1



Spezifikation:

  • Substratdicke: Silizium, 525 +/- 30 μm
  • Ausrichtung des Substrats: <111>
  • Durchmesser: 100 mm +/- 0,5 mm
  • Widerstand: 1 bis 100 Ohm.cm
  • Dicke der Schicht AlScN: 200 nm
  • Nutzfläche: > 90%
  • Gesamtdickenvariation (TTV): ≤ 5 μm
  • Bogen/Warn: ≤ 10 μm
  • Oberflächenrauheit: Ra ≤ 10 nm (5 μm x 5 μm Fläche)
  • Polieren: SSP ist Standard, DSP ist auf Anfrage erhältlich.
  • Packung: Maßgeschneiderte Waferbehälter



Verwandtes Produkt:

GaN-Wafer:

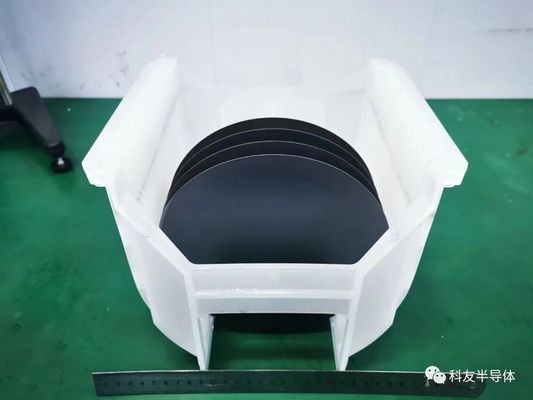

4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte 24'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte 3



Einführung in die Firma:

SHANGHAI FAMOUS TRADE CO., LTD. befindet sich in der Stadt Shanghai, die die beste Stadt Chinas ist, und unsere Fabrik wurde 2014 in der Stadt Wuxi gegründet.Wir sind spezialisiert auf die Verarbeitung verschiedener Materialien zu Wafern, Substraten und optischen Glasteilen, die in der Elektronik, Optik, Optoelektronik und vielen anderen Bereichen weit verbreitet sind.Wir arbeiten auch eng mit vielen inländischen und ausländischen Universitäten zusammen., Forschungseinrichtungen und Unternehmen, bieten maßgeschneiderte Produkte und Dienstleistungen für ihre FuE-Projekte. Es ist unsere Vision, durch unsere gute Reputation eine gute Zusammenarbeit mit allen unseren Kunden aufrechtzuerhalten.

4'' 200nm AlScN auf Siliziumwafern SSP DSP Epitaxialsubstrate für LED-Geräte 4



Häufige Fragen:

F: Was ist Ihr MOQ?

A: (1) Für Lagerbestände beträgt die MOQ 1 Stück.

(2) Bei kundenspezifischen Produkten beträgt die MOQ 5 Stück.



F: Wie ist der Versand und die Kosten?

A:(1) Wir akzeptieren DHL, Fedex, EMS usw.

(2) Wenn Sie ein eigenes Expresskonto haben, ist das toll. Wenn nicht, können wir Ihnen helfen, sie zu versenden.

Die Fracht entspricht der tatsächlichen Rechnung.



F: Wie ist die Lieferzeit?

Für Bestände: Die Lieferung erfolgt 5 Werktage nach Bestellung.

Für maßgeschneiderte Produkte: Die Lieferung erfolgt 2 oder 3 Wochen nach Bestellung.



F: Haben Sie Standardprodukte?

A: Unsere Standardprodukte sind auf Lager.0.5mm polierte Wafer.

F: Wie zahlen?

A: 50% Anzahlung, vor Lieferung T/T,

F: Kann ich die Produkte anhand meiner Bedürfnisse anpassen?

A: Ja, wir können das Material, die Spezifikationen und die optische Beschichtung für Ihre optische

Komponenten, die auf Ihren Bedürfnissen basieren.
