Gallium-Nitrid-Oblate
>
|
| Herkunftsort | CHINA |
| Markenname | zmsh |
| Zertifizierung | ROHS |
| Modellnummer | Oblate 6INCH GaAs |

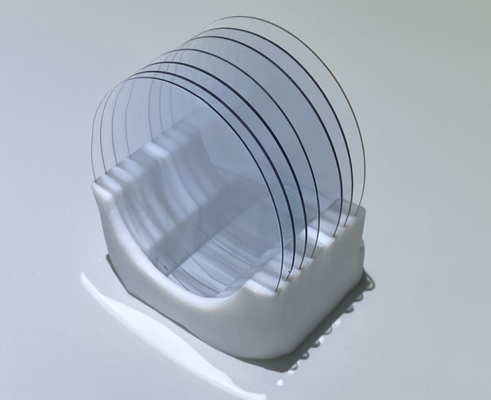

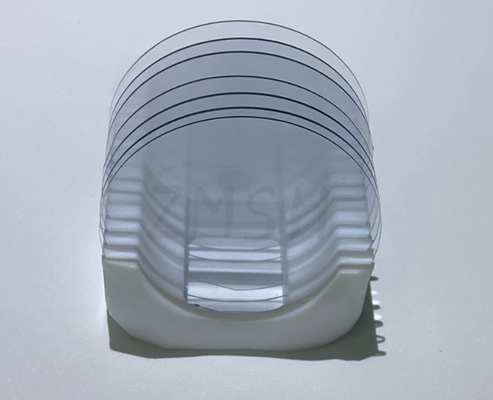

10x15mm 100 Orientierung Orientierungs-Galliumoxid Gao-Substrates 100 mit F.E. lackierte
Orientierung 10x15mm Galliumoxid Gao-Substrates 100
10x10mm Galliumoxidsubstrat-Monoklinestruktur
------------------------------------------------------------------------------------------------------------------------------
Gao-Substrat bezieht sich ein auf Substrat, das vom Galliumoxid (Gao) gemacht wird, das ein Halbleiter mit großer Bandlücke-Material mit vielen möglichen Anwendungen in der Elektronik, in der Optoelektronik und in den Starkstromgeräten ist. Gao-Substrate werden gewöhnlich als Plattform für das Wachsen von Dünnfilmen anderer Materialien, wie Galliumnitrid (GaN) oder Aluminiumgalliumoxid (AlGaN) benutzt, die in den leistungsstarken elektronischen und optoelektronischen Geräten benutzt werden.
Gao-Substrate bieten einige Vorteile über anderen Substratmaterialien, wie Saphir und Silikonkarbid an. Zum Beispiel hat Gao eine höhere Wärmeleitfähigkeit als Saphir, der bessere Wärmeableitung in den starken Anwendungen zulässt. Darüber hinaus hat Gao eine höhere Dielektrizitätskonstante als Silikonkarbid, das die Leistung von integrierten Schaltungen verbessern kann.
Jedoch sind Gao-Substrate noch verhältnismäßig neu und verglichen mit anderen Substratmaterialien teures, das ihre weitverbreitete Annahme in der Industrie begrenzt hat. Dennoch werden laufende Forschung und Entwicklung Tätigkeiten erwartet, um die Produktionsverfahren zu verbessern und die Kosten von Gao-Substraten zu verringern, die zu erhöhte Annahme in den verschiedenen Anwendungen führen konnten.
Gao-Substrate haben eine breite Palette von möglichen Anwendungen in der Elektronik, in der Optoelektronik und in den Starkstromgeräten. Einige Beispiele von Anwendungen, in denen Gao-Substrate benutzt worden oder vorgeschlagen worden sind, umfassen:
1. Starke Elektronik: Gao-Substrate können als Plattform für das Wachsen von Filmen GaN und AlGaN benutzt werden, die in den starken elektronischen Geräten wie Endverstärkern und Hochfrequenzschaltern benutzt werden.
2. UVleuchtdioden (LED): Gao-Substrate können benutzt werden, um hochwertige AlGaN-Filme zu wachsen, die benutzt werden können, um UVled für Anwendungen wie Wasseraufbereitung und Sterilisation zu machen.
3. Solarzellen: Gao-Substrate können benutzt werden, um Dünnfilme des kupfernen Indiumgalliumselenids (CIGS) und anderer Materialien zu wachsen, die in den Solarzellen benutzt werden. Gaos hohe Wärmeleitfähigkeit kann helfen, die Leistungsfähigkeit der Solarzellen zu verbessern, indem sie effektiv Hitze zerstreut.
4. Leistungselektronik: Gao-Substrate können als Plattform für wachsende Galliumoxidschichten benutzt werden, die in den Leistungselektronikgeräten wie Netzschaltern und Invertern benutzt werden.
5. Optoelektronik: Gao-Substrate können benutzt werden, um hochwertige Filme von den verschiedenen Materialien zu wachsen, die in den optoelektronischen Geräten, wie LED, Lasern und Fotodetektoren benutzt werden.
Diese sind gerade einige Beispiele der möglichen Anwendungen von Gao-Substraten. Da Forschung und Entwicklung in diesem Bereich fortfährt, ist es wahrscheinlich, dass neue und innovative Anwendungen auftauchen.
| Orientierung | 100 | 100 | 100 |
| Doping | UID | Magnesium | F.E. |
| elektrischer Parameter |
1×1017~3×1018cm-3 |
≥1010Ω·cm
|
≥1010Ω·cm
|
|
Arcsec |
≤150 | ≤150 | ≤150 |
| Versetzungsdichte | cm2 <1×105 | cm2 <1×105 | cm2 <1×105 |
ÜBER UNSER ZMKJ
Q: Was ist das MOQ?
(1) für Inventar, ist das MOQ 5pcs.
(2) für kundengebundene Produkte, ist das MOQ 10pcs-30pcs.
Q: Haben Sie Abnahmeprüfprotokoll für Material?
Wir können Detailbericht für unsere Produkte liefern.
Treten Sie mit uns jederzeit in Verbindung
