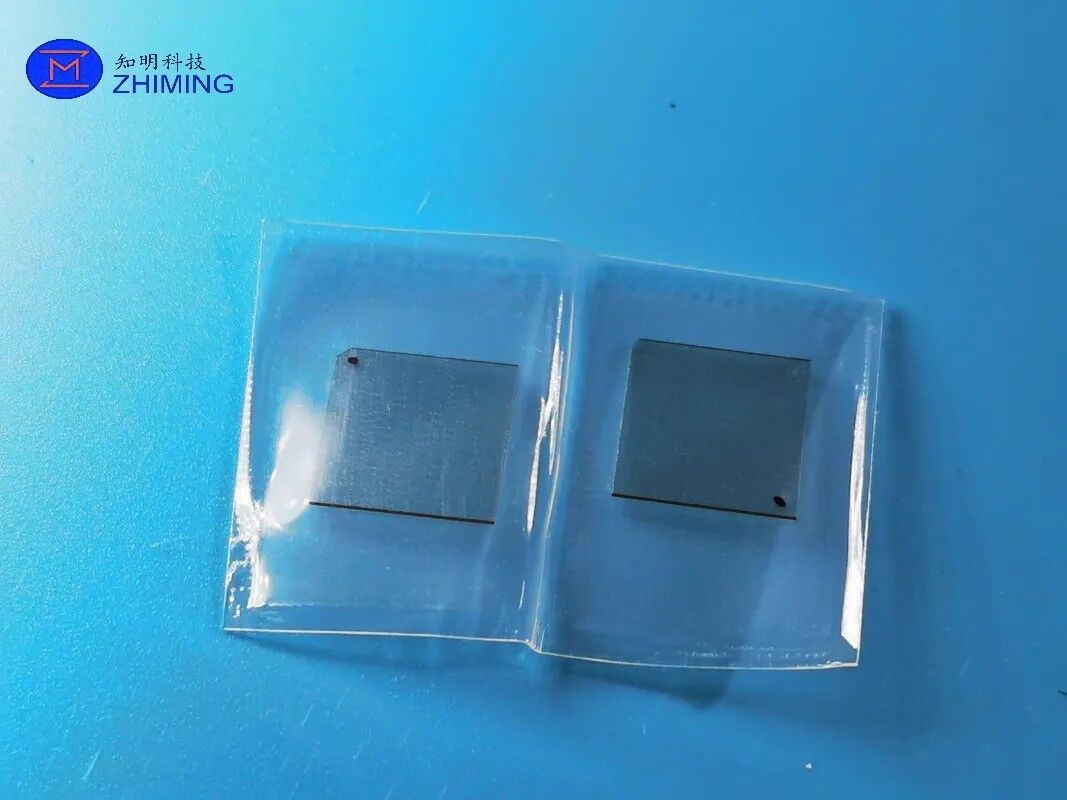

Informationen zu HPSI SiC-Wafern

    HPSI (High Purity Semi-Insulating) Siliziumkarbid-Wafer sind kritische Basissubstrate für Hochfrequenz-GaN-HF-Geräte und fortschrittliche Halbleiter der dritten Generation. Mit der rasanten Expansion der 5G-Kommunikation, Millimeterwellenradar und Luft- und Raumfahrt-Elektronikmärkte wird erwartet, dass der globale SiC-Substratmarkt bis 2030 2 Milliarden US-Dollar übersteigen wird und eine unersetzliche strategische Rolle in der drahtlosen Kommunikation der nächsten Generation und bei Hochleistungs-Elektroniksystemen spielt. Hochleistungs-Elektroniksystemen.

    Upstream: Hochreines Siliziumkarbidpulver (über 6N-Qualität), physikalische Dampftransport (PVT)-Kristallwachstiegel und hochreine Graphit-Wärmefeldkomponenten. Hochwertige Kristallwachsanlagen und ultrahoch-reine Rohmaterialien sind in der industriellen Kette immer noch teilweise importabhängig. Midstream: SiC-Einkristallwachstum → Barrenformung → Mehrdrahtsägen → Läppen → chemisch-mechanisches Polieren (CMP) → epitaxiereife Oberflächenbehandlung. Dieses Segment weist extrem hohe technische Barrieren auf, wobei die Kristallausbeute und die Defektkontrolle als Kernwettbewerbsindikatoren gelten. Downstream: GaN-HF-Leistungsgeräte (größter Anteil am HPSI-SiC-Verbrauch), 5G-Basisstations-Leistungsverstärker, Millimeterwellenradar-Chips, Luft- und Raumfahrt-Elektronikkomponenten, Hochfrequenz-Mikrowellengeräte und Prototypen von Hochspannungs-Leistungsgeräten. Die Nachfrage im Downstream-Bereich wächst weiter, angetrieben durch die Modernisierung der Kommunikationstechnologie sowie die Neuenernergie- und Verteidigungsindustrie.

    4H HPSI SiC-Wafer sind hochreine, halbisolierende Einkristall-Siliziumkarbidsubstrate mit einer bestimmten Kristallorientierung, die hauptsächlich über das physikalische Dampftransport (PVT)-Kristallwachstumsverfahren hergestellt werden. Die halbisolierende Eigenschaft wird durch ultrahohe Reinheitskontrolle und Vanadium-Dotierungstechnologie erreicht, wodurch ein extrem hoher spezifischer Widerstand erzielt wird. Die epitaxiereife Oberfläche wird durch präzises CMP-Polieren behandelt, um eine atomare Glätte zu erreichen, die strenge MOCVD GaN-Epitaxieanforderungen erfüllt.<0001>Hauptmerkmale

Hochreines, halbisolierendes SiC-Material

    Unsere HPSI SiC-Wafer werden aus hochreinem 6N-Qualitäts-Einkristall-Siliziumkarbid (4H-SiC) gefertigt, das speziell für Hochfrequenz-HF- und High-End-Halbleiterfertigungsumgebungen entwickelt wurde. Das Material zeichnet sich durch eine hervorragende Wärmeleitfähigkeit, einen ultrahohen elektrischen spezifischen Widerstand, eine ausgezeichnete chemische Korrosionsbeständigkeit und eine überlegene mechanische Festigkeit aus und behält eine stabile elektrische und physikalische Leistung unter Hochtemperatur-Epitaxie, Hochleistungsbetrieb und rauen Plasmaverarbeitungsbedingungen bei.

Mehrere Polytyp- und Orientierungsoptionen für verschiedene Geräte

    SiC-Substrate sind in gängigen Polytypen und Kristallorientierungen erhältlich, um unterschiedlichen Anforderungen von Halbleitergeräten gerecht zu werden. 4H-SiC ist die dominierende Wahl für HF- und Leistungshalbleiter mit ausgewogener Elektronenmobilität und Materialstabilität; 6H-SiC-Optionen bedienen spezielle optoelektronische und Hochtemperatur-Geräteszenarien. Kundenspezifische Off-Axis-Spezifikationen (z. B. 4° Off-Axis) sind verfügbar, um die Qualität der Epitaxieschicht und die Geräteausbeute zu optimieren.

Ultrapräzises CMP-Polieren und Ebenheitsleistung

    Erhältlich in SSP (Single Side Polished) und DSP (Double Side Polished) Qualitäten für verschiedene Prozessszenarien. Epitaxiereife CMP-polierte Oberflächen erreichen eine ultra-geringe Oberflächenrauheit Ra von < 0,1 nm, mit streng kontrollierten TTV-, BOW- und WARP-Werten. Die atomar glatte, defektfreie Oberfläche erfüllt perfekt die MOCVD GaN-Epitaxie-Wachstumsstandards und gewährleistet eine gleichmäßige Epitaxieschichtabscheidung und eine hohe Konsistenz der HF-Leistung der Geräte.

Hervorragende elektrische und thermische Eigenschaften    HPSI SiC-Substrate bieten einen ultrahohen spezifischen Widerstand (≥ 1×10¹⁰ Ω·cm) und einen ultra-geringen dielektrischen Verlust, wodurch Signalübersprechen und Leckagen für Hochfrequenz- und Hochleistungs-HF-Geräte effektiv eliminiert werden. Mit einer Wärmeleitfähigkeit, die 3-4 Mal höher ist als die von Saphir, bieten sie eine hervorragende Wärmeableitungsfähigkeit, was die Leistungsdichte und die Langzeitzuverlässigkeit von Geräten unter Hochlastbetrieb erheblich verbessert.

Kundenspezifische Präzisionssubstratfertigung

    Substratspezifikationen können vollständig nach den technischen Anforderungen des Kunden angepasst werden, einschließlich:

Waferdurchmesser: 2 / 4 / 6 / 8 Zoll

Standard- und kundenspezifische Dicke

• Kristallpolytyp & präziser Off-Axis-Winkel
• SSP / DSP Polierverfahren
• Oberflächenrauheit & Ebenheitstoleranz
• Kantenfase & Kantenbearbeitung
• Primärflach / Kerbpositionierungsdesign
• Reinheitsgrad & Präzisionsreinigungsprozess
• Funktionale Verarbeitung & kundenspezifische Mehrwertdienste
•     Neben Standard-SiC-Bare-Wafern bieten wir kundenspezifische Funktionsverarbeitung für den gesamten Prozess an, um diversifizierte Kundenanwendungen zu unterstützen. Verfügbare Dienstleistungen umfassen:

Epitaxieschichtwachstum (GaN / AlGaN auf SiC)

Voll- / lokalisierte Metallisierung (Ti / Ni / Au / Cr-Beschichtung)

• Ultra-dünne Wafer-Verdünnung & Spannungsentlastungsverarbeitung
• Hochpräzises Dicing, Bohren und spezielle Formgebung
• Kundenspezifische Oberflächenbearbeitung (Polieren / Läppen / Ätzen)
• Strenge Qualitätsprüfung und vollständige COA-Zertifizierung
• Kundenspezifische Ersatz- & OEM-Qualitäts-Substratlösungen
•     Wir unterstützen die kundenspezifische Entwicklung und Produktion von SiC-Wafern basierend auf Kundenzeichnungen, Musterbenchmarks, Anlagenprozessparametern, bestehenden Komponenten-Spezifikationen und Reverse-Engineering-Anforderungen. Alle Produkte entsprechen den RoHS- und REACH-Standards und bieten stabile, hochertragreiche Substratlösungen für die Modernisierung von Halbleiterprozessen, die Anlagenanpassung und lokale Ersatzprojekte.

Typische Anwendungen

    HPSI SiC-Wafer sind Kernbasissubstrate, die in der HF-Kommunikation und in fortschrittlichen Halbleiterindustrien weit verbreitet sind und für die folgenden Geräte und Fertigungsprozesse gelten:

Herstellung von GaN-basierten HF-Leistungsverstärkern und HEMT-Geräten

5G / 6G Basisstations-HF-Front-End-Chips

• Millimeterwellenradar und Automotive-Radar-Chips
• Satellitenkommunikation und Luft- und Raumfahrt-Elektronikkomponenten
• Mikrowellen- und Millimeterwellen-Monolithische Integrierte Schaltungen (MMIC)
• Forschung und Entwicklung sowie Prototypenbau von Hochfrequenz-Leistungshalbleitergeräten
• Verteidigungselektronik und Phased-Array-Radarsysteme
• Hochtemperaturfeste Halbleitergeräteverpackung
• Halbleiter-Vakuumgeräte und Hochtemperatur-Isolierteile
• Hochleistungs-HF-Geräteverpackung und Wärmeableitungssubstrate
•     HPSI SiC-Substrate werden für gängige HF- und High-End-Halbleiterszenarien kommerziell in Massenproduktion hergestellt und zeichnen sich durch stabile Chargenkonsistenz, niedrige Fehlerrate und hervorragende Prozesskompatibilität aus.
• Produktspezifikationen

Artikel

Spezifikation

Im Vergleich zu traditionellen Saphir-, Silizium- und gängigen Keramiksubstratmaterialien integrieren hochreine, halbisolierende SiC-Substrate überlegene umfassende physikalische und elektrische Eigenschaften, was sie für High-End-HF- und Hochleistungs-Halbleiterprozesse unersetzlich macht. Zu den Hauptvorteilen gehören:

Ultrahohe Wärmeleitfähigkeit

: Mit einer Wärmeleitfähigkeit von bis zu 490 W/m·K, 3-4 Mal höher als Saphir und 10 Mal höher als Silizium, leitet sie die von Hochleistungsgeräten erzeugte Wärme effizient ab, was die Leistungsdichte und Lebensdauer der Geräte erheblich verbessert.

• Extreme Hochtemperaturstabilität: Mit einem Schmelzpunkt von bis zu 2700 °C behält es eine stabile Kristallstruktur und Dimensionsgenauigkeit unter langfristiger Hochtemperatur-Epitaxie und Hochleistungsbetrieb bei und vermeidet effektiv Substratverformungen und Leistungseinbußen der Geräte.
• Ultrahohe halbisolierende Leistung: Mit einem spezifischen Widerstand von über 1×10¹⁰ Ω·cm und einem ultra-geringen dielektrischen Verlust bietet es eine zuverlässige elektrische Isolierung für Hochfrequenz-HF-Geräte und reduziert effektiv Signalübersprechen und Einfügungsdämpfung.
• Überlegene chemische Inertheit: Es ist beständig gegen Korrosion durch verschiedene saure, alkalische und reaktive Prozessgase, die in der Halbleiterfertigung verwendet werden, ohne chemische Reaktionen oder Oberflächenverschlechterungen, was ultra-saubere Prozessbedingungen gewährleistet.
• Hervorragende Plasma- und Strahlungsbeständigkeit: Es widersteht langfristiger Plasma-Bombardierung und Hochenergie-Strahlung in Dünnschichtabscheidungs- und Ätzprozessen mit geringer Oberflächenschädigungsrate und stabiler Leistung.
• Hohe mechanische Festigkeit und Härte: Mit einer Mohs-Härte von 9,5, nur knapp hinter Diamant, bietet es eine ausgezeichnete Verschleißfestigkeit und strukturelle Stabilität und widersteht mechanischen Beschädigungen und Verzug während der Präzisionsbearbeitung und des Dünnschichtwachstums.
• Langfristige Prozesshaltbarkeit: Es behält eine konsistente Oberflächenebene und Kristallqualität in wiederholten und anspruchsvollen Halbleiterproduktionsprozessen bei, was die Häufigkeit des Substratwechsels und die Produktionskosten erheblich reduziert.
•     Aus den oben genannten Gründen sind HPSI SiC-Substrate zum bevorzugten Mainstream-Material für GaN-HF-Geräte, Millimeterwellen-Kommunikationschips, Luft- und Raumfahrt-Elektronik und andere Kernhalbleiterkomponenten geworden.Kundenspezifische SiC-Wafer-Fertigung

    Wir sind spezialisiert auf die kundenspezifische und standardisierte Fertigung von HPSI SiC-Wafern für HF-Kommunikations- und fortschrittliche Halbleiteranlagen und konzentrieren uns auf hochpräzise, maßgeschneiderte Lösungen für die industrielle Produktion und die Laborforschung und -entwicklung. Wir durchbrechen die Grenzen fester Standard-Spezifikationen und fertigen Wafer vollständig nach den tatsächlichen Prozessparametern, Anlagenanpassungsanforderungen und Geräte-Designstandards der Kunden.

    Umfassende Anpassungsoptionen decken Waferparameter und unterstützende Strukturen für den gesamten Prozess ab:

SiC-Wafer-Kernparameter

Waferdurchmesser (2/4/6/8 Zoll und spezielle kundenspezifische Größen)

Waferdicke

• Kristallpolytyp (4H-SiC, 6H-SiC) und Off-Axis-Spezifikation
• Kantenform und Fasenspezifikationen
• Design der Flach- / Kerbposition
• Oberflächenrauheit und Ebenheit
• Anforderungen an beidseitiges / einseitiges Polieren
• Ultra-saubere Oberflächenbehandlung und Spannungsentlastungsverarbeitung
• Passende Strukturkomponenten
• Anpassung der Größe der Substratträgerhalterung

Bearbeitung von Positionierungslöchern und -nuten

• Metall-Passbasis und Hülsenstruktur
• Schnittstellen-Spezifikationen für Montage und Befestigung
• Integrierte Montage von Substrat und Hilfsteilen
•     Wir können fertige integrierte Komponenten liefern, die mit SiC-Wafern und passenden Metall-/Keramikteilen montiert sind, um die direkten Installations- und Nutzungsanforderungen der Kunden zu erfüllen.
•     Ersatz- & Reverse-Engineering-Service

    Für abgekündigte SiC-Wafer, schwer zu beschaffende Originalteile und nicht standardmäßige kundenspezifische Substrate für spezielle Halbleiteranlagen bieten wir professionelle Reverse-Engineering- und Ersatzfertigungsdienste an. Kunden können die folgenden Informationen zur Bewertung und Angebotserstellung bereitstellen:

Original-Teilenummer der Anlage

Detaillierte technische Zeichnungen und Parameterspezifikationen

• Klare Produktfotos und physische Muster (neu/gebraucht)
• Wichtige Dimensions- und Kristallparameterdaten
• Unterstützendes Anlagenmodell und Chargeninformationen
• Spezifische Anwendungsszenarien und Prozessumgebungsparameter
•     Unser professionelles Ingenieurteam wird eine umfassende Bewertung der Waferstruktur, der Kristallleistung, der Verarbeitungsschwierigkeit und der Fertigungsfeasibility vor der formellen Angebotserstellung durchführen. Alle kundenspezifischen Ersatzwafer werden für die Prozesskompatibilität optimiert. Die endgültige Anpassungsleistung wird gemäß der tatsächlichen Anlagenkonfiguration und den Produktionsprozessstandards des Kunden bestätigt, um eine Null-Differenz im Nutzungseffekt zu gewährleisten.
• Qualitätskontrolle

    Wir führen eine präzise Qualitätsprüfung über den gesamten Prozess für alle HPSI SiC-Wafer durch und können gezielte Prüfposten und vollständige Testberichte gemäß den Projektanforderungen des Kunden und den Industriestandards bereitstellen. Kernprüfinhalte umfassen:

Vollständige Dimensionsprüfung (Durchmesser, Dicke, Toleranzkalibrierung)

Erkennung der Kristallorientierung und Polytyp-Genauigkeit

• Prüfung der Oberflächenebene, des Verzugs und der Rauheit
• Prüfung der Mikroröhrendichte und Defektdichte
• Prüfung des spezifischen Widerstands und der elektrischen Leistung
• Visuelle Defektprüfung (Kratzer, Vertiefungen, Risse, Einschlüsse)
• Erkennung von Sauberkeit und Oberflächenspannung
• Prüfung der professionellen Antikollisions- und staubdichten Verpackung
•     Formelle Inspektionsberichte mit vollständigen Testdaten können zur Unterstützung der Wareneingangsprüfung des Kunden und der Rückverfolgbarkeit der Produktionsqualität bereitgestellt werden.
• Welche Informationen sollten Sie für ein Angebot senden?

    Um eine genaue Angebotserstellung zu gewährleisten und den Lieferzyklus zu verkürzen, geben Sie bitte die folgenden detaillierten Informationen bei der Beratung an:

Vollständige technische Zeichnungen und Parameterblätter des Produkts

Anforderungen an Waferdurchmesser, Dicke und Toleranz

• Spezifikationen für Kristallpolytyp, Orientierung und Off-Axis-Winkel
• Anforderungen an Oberflächenfinish, Polierqualität und Sauberkeit
• Parameter der passenden Hilfskomponenten (falls vorhanden)
• Anlagenmarke, Modell und unterstützende Prozessbedingungen
• Original-OEM-Teilenummer (falls verfügbar)
• Erforderliche Menge und Chargenbedarf
• Spezifischer Anwendungsprozess und extreme Umgebungsanforderungen
•     Wenn keine vollständigen technischen Zeichnungen verfügbar sind, stellen Sie bitte klare hochauflösende Fotos und physische Muster des Wafers zur Verfügung, damit unser Team Parameterprüfungen und Scheme-Bewertungen durchführen kann.
• FAQ

Wofür werden HPSI SiC-Wafer hauptsächlich verwendet?

    HPSI (High Purity Semi-Insulating) SiC-Wafer sind Kern-Trägersubstrate für die Hochfrequenz-HF- und fortschrittliche Halbleitergerätefertigung, die hauptsächlich in GaN-HF-Leistungsverstärkern, 5G-Basisstationschips, Millimeterwellenradar, Luft- und Raumfahrt-Elektronik, Mikrowellen-MMIC und anderen Bereichen eingesetzt werden und für Hochtemperatur-Epitaxie, Dünnschichtabscheidung und Präzisionsätzprozesse geeignet sind.

Können Sie kundenspezifische integrierte Wafer-Baugruppen liefern?

    Ja. Neben einzelnen SiC-Wafer-Substraten können wir verschiedene passende Halterungen, Metallbasen, Positionierungskomponenten und fertige integrierte Baugruppen nach Zeichnungen und Musteranforderungen anpassen und so eine One-Stop-Unterstützungsversorgung realisieren.

Können Sie Ersatzwafer für alte und spezielle Geräte herstellen?

    Ja. Wir unterstützen die kundenspezifische Fertigung mit vollem Service, einschließlich zeichnungsbasierter Produktion und Muster-Reverse-Engineering. Kunden können Original-Teilenummern, technische Parameter, physische Muster und Geräteinformationen bereitstellen, und unser Team wird die Leistungsanpassung und alternative Fertigung abschließen.

Können alle Kernparameter von SiC-Wafern angepasst werden?

    Ja. Alle Schlüsselparameter, einschließlich Wafergröße, Dicke, Kristallpolytyp, Kantenbearbeitung, Oberflächenrauheit, Ebenheit und Polierqualität, können vollständig nach den Kundenprozessanforderungen angepasst werden, um personalisierte F&E- und Produktionsbedürfnisse zu erfüllen.

Unterstützen Sie Kleinserien- und Prototypenbestellungen?

    Ja. Wir unterstützen vollumfänglich die Prototypenentwicklung, Labortests in Kleinserien, den Austausch von Geräten und Massenproduktionschargen. Wir werden das Produktionsschema und die Angebotserstellung basierend auf den kundenspezifischen Parametern und der Verarbeitungsschwierigkeit bewerten.
