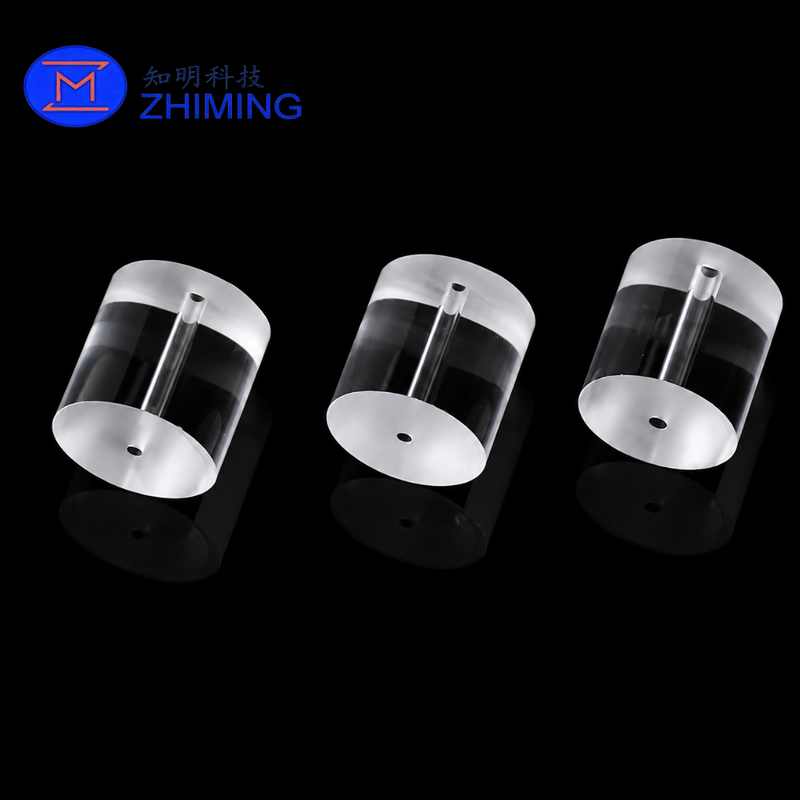

Diese kundenspezifische dickwandige Quarzröhre ist eine kompakte, präzisionsgefertigte Schmelzquarzkomponente mit einem kurzen zylindrischen Körper und einem geraden axialen Loch, das durch das Produkt verläuft. Ihre Struktur unterscheidet sich von herkömmlichen langen Quarzrohren. Die Komponente hat einen relativ großen Außendurchmesser, eine kurze Gesamtlänge, eine dicke transparente Wand und zwei flache kreisförmige Endflächen.

Das Produkt enthält ein durchgehendes Loch. Es hat keinen separaten seitlichen Kapillaranschluss. Da Schmelzquarz transparent ist und Licht bricht, kann die Innenwand der axialen Bohrung aus bestimmten Winkeln wie eine zusätzliche Röhre erscheinen. In Wirklichkeit gehört die sichtbare Innenstruktur zur einzelnen durchgehenden Bohrung.

Je nach Verwendungszweck kann dieses Produkt auch als Quarzmanschette, Quarzbuchse, Quarzabstandshalter, kurzer Quarzylinder oder präzisionsgefertigte Quarzglasröhre bezeichnet werden. Sein Außendurchmesser, Innendurchmesser, Länge, Oberflächenbeschaffenheit und Maßtoleranzen können nach Kundenzeichnung gefertigt werden.

Kurzes und dickwandiges zylindrisches Design

Das markanteste Merkmal dieser Komponente ist ihre kompakte zylindrische Form. Im Vergleich zu Standard-Quarzrohren ist die Wand im Verhältnis zum Innendurchmesser erheblich dicker. Dieses Design bietet ausreichend Quarzmaterial um die Bohrung herum und verleiht der Komponente eine stabile Struktur während der Bearbeitung, Reinigung, Handhabung und Installation.

Die kurze zylindrische Form eignet sich besonders für Baugruppen mit begrenztem Einbauraum. Sie kann als unabhängiges Funktionsteil oder in Kombination mit Metall-, Keramik-, Graphit-, Siliziumkarbid-, Glas- oder anderen Quarzkomponenten verwendet werden.

Mögliche Funktionen umfassen:

• Positionierung und Abstandshaltung;
• Elektrische Isolierung;
• Thermische Isolierung;
• Schutz von Stäben oder Drähten;
• Sensorinstallation;
• Gas- oder Flüssigkeitsführung;
• Elektrodenisolierung;
• Mechanische Ausrichtung;
• Montage von Hochreinigungsgeräten.

Die endgültige Funktion hängt von den Abmessungen, der Betriebsumgebung, der Montagemethode und den Prozessanforderungen ab.

Präzise axiale Durchgangsbohrung

Ein gerades Loch verläuft entlang der Längsrichtung durch den Quarz-Körper. Die Bohrung kann zum Einführen eines Stabes, Drahtes, einer Elektrode, eines Thermoelements, eines Sensors, einer Glasfaser oder einer kleinen Röhre verwendet werden. Sie kann auch als Durchgang für Gas oder Flüssigkeit in kundenspezifischen Labor- und Industrieanlagen dienen.

Der Innendurchmesser kann je nach erforderlichem Montagespiel oder Durchflusskapazität angepasst werden. Bohrungsposition, Geradheit, Toleranz des Durchmessers und Konzentrizität können ebenfalls gemäß der technischen Zeichnung gesteuert werden.

Für Anwendungen, die eine genaue Ausrichtung erfordern, ist die Beziehung zwischen der Innenbohrung und der äußeren zylindrischen Oberfläche wichtig. Gesteuerte Konzentrizität hilft, die eingesetzte Komponente korrekt innerhalb der Quarzmanschette zu positionieren.

Verfügbare Bohrungsbedingungen können standardmäßig bearbeitete, geschliffene, gereinigte oder flammpolierte Oberflächen umfassen. Die erreichbare Innenoberflächengüte hängt vom Bohrungsdurchmesser, der Komponentenlänge und dem gewählten Herstellungsverfahren ab.

Hochreines Schmelzquarzmaterial

Die Röhre kann aus Schmelzquarz oder Quarzglas gefertigt werden, je nach Anwendung. Quarz wird aufgrund seiner Kombination aus thermischen, elektrischen, chemischen und optischen Eigenschaften häufig in Hochtemperatur-, Halbleiter-, optischen, chemischen und Laborgeräten eingesetzt.

Wichtige Materialeigenschaften umfassen:

• Geringer Wärmeausdehnungskoeffizient;
• Gute thermische Schockbeständigkeit;
• Hohe elektrische Isolierung;
• Geringes Kontaminationspotenzial;
• Gute chemische Stabilität;
• Transparente Erscheinung;
• Hohe Temperaturbeständigkeit;
• Gute Dimensionsstabilität unter kontrollierten Bedingungen.

Standard-Industrieschmelzquarz, hochreiner Quarz und ausgewählte Schmelzglasqualitäten können verfügbar sein. Das geeignete Material sollte entsprechend der erforderlichen Reinheit, Wellenlängenübertragung, thermischen Zyklen, Prozessatmosphäre und chemischen Exposition ausgewählt werden.

Kundenspezifische Endflächenbearbeitung

Beide Enden der Röhre sind als flache kreisförmige Oberflächen ausgebildet. Die Endflächen können je nach Verwendungszweck der Komponente (Positionierung, Montage, optische Beobachtung oder Dichtkontakt) unterschiedlich bearbeitet werden.

Verfügbare Endbehandlungen können umfassen:

• Präzisionsgeschliffen;
• Fein geläppt;
• Transparent poliert;
• Mattiert;
• Flammpoliert;
• Abgeschrägt;
• Kanten gerundet.

Ebenheit und Parallelität können gesteuert werden, wenn das Teil aufrecht stehen, zwischen anderen Komponenten passen oder eine genaue axiale Ausrichtung beibehalten muss.

Abgeschrägte oder gerundete Kanten werden bei häufiger Handhabung empfohlen. Die Kantenbearbeitung kann die Bruchgefahr während der Reinigung, Montage, Verpackung und des Transports verringern.

Kundenspezifische Fertigungsoptionen

Dieses Produkt wird normalerweise nach spezifischen Projektanforderungen gefertigt und nicht als fester Standardartikel geliefert.

Anpassbare Parameter umfassen:

Bei kleinen Innendurchmessern, dicken Wänden oder engen Konzentrizitätsanforderungen sollte die Fertigungsfähigkeit vor der Produktion geprüft werden.

Fertigungskapazitäten

Abhängig von den erforderlichen Abmessungen und der Bestellmenge kann die Komponente aus einem dickwandigen Quarzrohrrohling gefertigt oder aus einem massiven Quarz-Zylinder bearbeitet werden.

Verfügbare Bearbeitungsmöglichkeiten können umfassen:

• Präzisionsschneiden;
• Quarzbohren;
• Bearbeitung der Innenbohrung;
• Außendurchmesser-Schleifen;
• Endflächenschleifen;
• Läppen;
• Optisches Polieren;
• Flammpolieren;
• Kantenabfasen;
• Ultraschallreinigung;
• Hochreinigung;
• Kundenspezifische Schutzverpackung.

Prototypenmengen können zur Maß- und Montageverifizierung vor der Serienfertigung hergestellt werden.

Typische Anwendungen

Diese kurze dickwandige Quarzröhre kann in Geräten eingesetzt werden, die Hitzebeständigkeit, elektrische Isolierung, chemische Reinheit, Dimensionsstabilität oder transparente Beobachtung erfordern.

Typische Anwendungen umfassen:

• Halbleiterfertigungsanlagen;
• Quarz-Ofen-Baugruppen;
• Laborinstrumente;
• Hochtemperatur-Prüfgeräte;
• Vakuumsysteme;
• Gasversorgungseinrichtungen;
• Analytische Instrumente;
• Optische Geräte;
• Plasma-Prozesssysteme;
• Sensorschutzkomponenten;
• Elektrodenisolierungsmanschetten;
• Thermoelement-Isolierung;
• Chemische Verarbeitungsgeräte;
• Forschungsausrüstung;
• Präzisionspositionierungsbaugruppen.

Für Gas- oder Flüssigkeitsanwendungen müssen der Arbeitsdruck, das Strömungsmedium, die Temperatur, die Dichtungsstruktur und die Anschlussmethode vor der Produktion bestätigt werden.

Produktvorteile

Kompakte Geometrie

Das kurze zylindrische Design eignet sich für Geräte mit begrenztem Einbauraum.

Dicke Quarzwand

Die beträchtliche Wandstärke bietet eine stabile Struktur und ermöglicht die Integration eines kleinen axialen Lochs in einen relativ großen Quarz-Körper.

Kundenspezifische Bohrungsgröße

Der Durchmesser des Durchgangslochs kann für Stäbe, Drähte, Sensoren, Elektroden, Glasfasern oder Flüssigkeitsdurchflussanforderungen angepasst werden.

Transparente Konstruktion

Der transparente Körper ermöglicht die visuelle Inspektion der Innenbohrung und der eingesetzten Komponenten.

Hochreines Material

Quarz eignet sich für Anwendungen, bei denen Kontaminationskontrolle und Materialreinheit wichtig sind.

Präzisionsanpassung

Abmessungen, Toleranzen, Endflächen, Konzentrizität und Reinigungsstandards können nach Zeichnung gefertigt werden.

Qualitätskontrolle

Die Inspektion kann gemäß den vereinbarten technischen Spezifikationen durchgeführt werden. Typische Inspektionspunkte umfassen:

• Außendurchmesser;
• Gesamtlänge;
• Durchgangslochdurchmesser;
• Wandstärke;
• Bohrungsposition;
• Bohrungsgeradheit;
• Konzentrizität AD zu ID;
• Ebenheit der Endfläche;
• Parallelität der Endfläche;
• Oberflächenkratzer;
• Kantenabplatzungen;
• Sichtbare Blasen und Einschlüsse;
• Oberflächensauberkeit;
• Verpackungszustand.

Maßprüfprotokolle und Produktfotos können bei Bedarf geliefert werden.

Informationen für die Angebotserstellung

Bitte geben Sie die folgenden Informationen für die technische Bewertung und Angebotserstellung an:

1. Außendurchmesser;
2. Gesamtlänge;
3. Durchgangslochdurchmesser;
4. Maßtoleranzen;
5. Konzentrizitätsanforderung;
6. Endflächengüte;
7. Kantenbearbeitung;
8. Quarzmaterial oder Reinheitsgrad;
9. Betriebstemperatur;
10. Beabsichtigte Anwendung;
11. Prozessgas-, Flüssigkeits- oder chemisches Medium;
12. Bestellmenge;
13. Technische Zeichnung oder Referenzmuster.

FAQ

Ist dieses Produkt eine Quarzröhre oder ein Quarzstab?

Es wird als Quarzröhre klassifiziert, da es ein axiales Durchgangsloch enthält. Seine dicke Wand und kurze Länge verleihen ihm jedoch ein Aussehen, das einem gebohrten Quarz-Zylinder ähnelt.

Hat es einen seitlichen Kapillaranschluss?

Nein. Die gezeigte Komponente hat eine einzelne axiale Durchgangsbohrung. Sie enthält keinen unabhängigen seitlichen Kapillaranschluss.

Kann das Durchgangsloch kleiner oder größer gemacht werden?

Ja. Der Bohrungsdurchmesser kann kundenspezifisch angepasst werden. Die Machbarkeit hängt vom Außendurchmesser, der Länge, der Wandstärke, der Geradheit und den Toleranzanforderungen ab.
