Anpassungsquarz-Wärmedämmplattenhalter für Photovoltaiköfen

Maßgeschneiderter Quarz-Wärmeisolationsplattenhalter für Photovoltaik-Ofensysteme

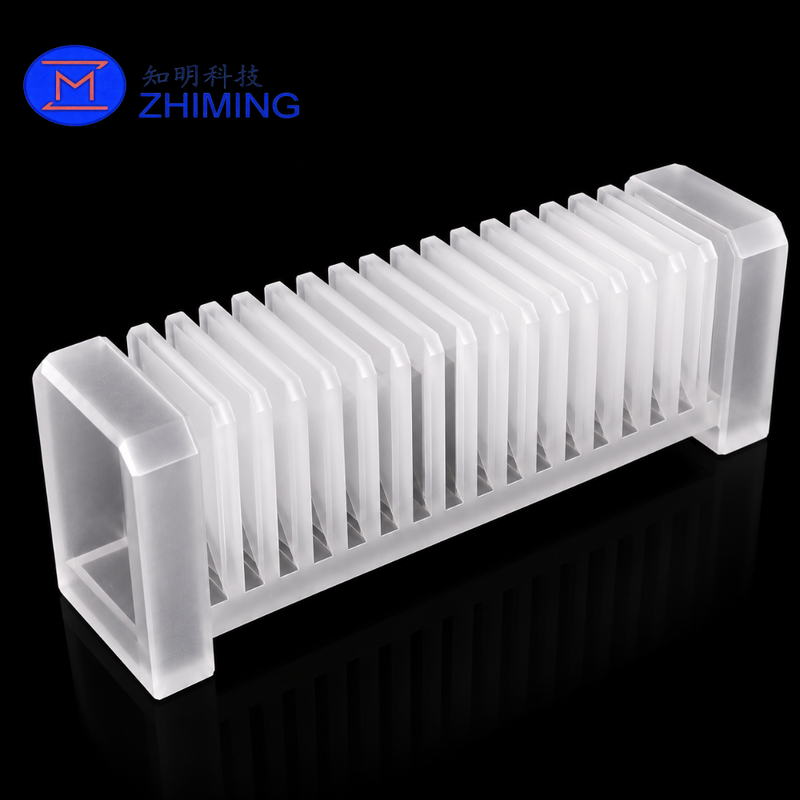

Der Quarz-Wärmeisolationsplattenhalter ist eine spezielle Ofenkomponente, die zur sicheren Positionierung mehrerer Quarz-Isolierplatten oder Wärmedämmplatten um die Öffnung eines Prozessrohrs verwendet wird.

Der aus hochreinem Quarzglas gefertigte Halter bietet eine geringe Wärmeausdehnung, eine gute Temperaturwechselbeständigkeit, Hochtemperaturkompatibilität und ein geringes Kontaminationspotenzial. Seine präzisionsgefertigte Struktur mit mehreren Schlitzen sorgt für einen gleichmäßigen Abstand zwischen den einzelnen Isolierplatten und trägt so zur Schaffung einer stabilen Wärmebarrierenanordnung an der Ofenöffnung bei.

Bei Installation mit passenden Quarz-Isolierplatten kann die komplette Baugruppe dazu beitragen, die Wärmeübertragung um die Rohröffnung herum zu reduzieren, die Stabilität der thermischen Zone zu verbessern und eine übermäßige Hitzeeinwirkung auf nahegelegene Ofenkomponenten zu begrenzen.

Dieser kundenspezifische Quarzhalter eignet sich für Photovoltaik-Diffusionsöfen, Halbleiter-Oxidations- und Diffusionssysteme, LPCVD-Geräte, Laborrohröfen und andere Hochtemperatur-Verarbeitungssysteme.

Hauptmerkmale

Hochreines Quarzglas

Hergestellt aus hochreinem Quarzglas, um die Kontamination in Photovoltaik- und Halbleiter-Wärmeverarbeitungsumgebungen zu minimieren.

Präzise Multi-Slot-Struktur

Schlitzbreite, -tiefe, -abstand und -anzahl können präzise bearbeitet werden, um sie an die Dicke und Anordnung der Isolierplatten anzupassen.

Geringe Wärmeausdehnung

Quarzglas hat einen sehr niedrigen Wärmeausdehnungskoeffizienten und trägt so dazu bei, dass der Halter auch bei wiederholten Heiz- und Kühlzyklen seine Formstabilität behält.

Thermoschockbeständigkeit

Die Quarzstruktur eignet sich für Anwendungen mit Temperaturwechsel. Die tatsächliche Lebensdauer hängt von der Heizrate, der Abkühlrate, der mechanischen Belastung und den Installationsbedingungen ab.

Stabile Plattenpositionierung

Der Halter stützt mehrere Isolierplatten in kontrollierten Abständen und reduziert so unerwünschte Bewegungen, Kippungen und den direkten Kontakt zwischen benachbarten Platten.

Kompatibilität mit kundenspezifischen Öfen

Gesamtabmessungen, Schlitzanordnung, Montagemerkmale, Kantengeometrie und Oberflächenbeschaffenheit können entsprechend der vorhandenen Ofenbaugruppe gefertigt werden.

Produktspezifikationen

Die angegebene Größe ist eine Referenzspezifikation. Materialqualität, Arbeitstemperatur, Toleranzen und Strukturabmessungen sollten entsprechend der tatsächlichen Ofenkonstruktion bestätigt werden.

So funktioniert der Halter

Der Halter wird an oder in der Nähe der Öffnung eines Ofenrohrs installiert. In die bearbeiteten Schlitze werden mehrere Quarzisolierplatten eingesetzt, um eine geschichtete Wärmebarriere zu bilden.

Der kontrollierte Abstand zwischen den Platten hilft:

• Achten Sie auf eine stabile Dämmplattenanordnung
• Reduzieren Sie die direkte Wärmeübertragung in der Nähe der Rohröffnung
• Begrenzen Sie unerwünschte Plattenbewegungen
• Verbessern Sie die Wiederholbarkeit bei Installation und Wartung
• Schützen Sie in der Nähe befindliche Dichtungen, Rahmen und andere Ofenkomponenten
• Sorgen Sie für eine stabilere thermische Umgebung rund um den Ofeneingang

Die thermische Leistung hängt von der Anzahl der Platten, dem Abstand, der Plattendicke, dem Material, der Ofentemperatur, dem Luftstrom und der Installationsposition ab.

Produktvorteile

• Hochreine Quarzglaskonstruktion
• Geringe Gefahr metallischer Verunreinigungen
• Präzisionsgefertigte Schlitzgeometrie
• Konsistenter Plattenabstand
• Niedriger Wärmeausdehnungskoeffizient
• Gute Temperaturwechselbeständigkeit
• Geeignet für Hochtemperaturofenanlagen
• Stabile Positionierung mehrerer Quarzplatten
• Kompatibel mit sauberen Fertigungsumgebungen
• Austauschbares und wartbares Komponentendesign
• Kundenspezifische Abmessungen und Montagestrukturen verfügbar
• Passende Quarz-Isolierplatten sind lieferbar

Typische Anwendungen

• Photovoltaische Diffusionsöfen
• Anlagen zur Herstellung von Solarzellen
• Eingangs- und Ausgangsbaugruppen für Ofenrohre
• Quarz-Isolierplattenbaugruppen
• Halbleiter-Diffusionsöfen
• Halbleiter-Oxidationsöfen
• LPCVD- und Thermoprozesssysteme
• Hochtemperatur-Quarzbaugruppen
• Laborrohröfen
• Industrielle Wärmebehandlungsausrüstung
• Maßgeschneiderte Wärmebarrieresysteme für Öfen

Individuelle Designoptionen

Der Quarz-Isolierplattenhalter kann individuell angepasst werden mit:

• Unterschiedliche Gesamtlängen, Breiten und Höhen
• Kundenspezifische Slot-Mengen
• Unterschiedliche Schlitzbreiten und -tiefen
• Einheitlicher oder variabler Schlitzabstand
• Kundenspezifische Basisstärke
• Positionierungslöcher oder Befestigungsmerkmale
• Abgestufte oder zurückgesetzte Strukturen
• Abgeschrägte oder abgerundete Kanten
• Geschliffene, mattierte oder lokal polierte Oberflächen
• Spezialprofile für den Ofeneinbau
• Passende Quarz-Isolierplatten
• Komplette Halter-Platten-Baugruppen

Bei bestehenden Ofenanlagen kann die Fertigung auf Basis einer technischen Zeichnung, eines CAD-Modells, eines physischen Musters oder gemessener Einbaumaße erfolgen.

Herstellungsprozess

Ein typischer Produktionsprozess umfasst:

1. Auswahl des Quarzmaterials
2. Zuschnitt und Maßvorbereitung
3. CNC-Profilbearbeitung
4. Präzisionsnutbearbeitung
5. Oberflächenschleifen
6. Kantenanfasen und Endbearbeitung
7. Bei Bedarf Behandlung zur Stressbewältigung
8. Reinigung
9. Maßprüfung
10. Sichtprüfung
11. Schutzverpackung

Die spezifische Fertigungsroute wird entsprechend der Materialart, der Schlitzgeometrie, den Toleranzanforderungen und der Bestellmenge ausgewählt.

Qualitätsprüfung

Jeder Quarzplattenhalter kann auf Folgendes überprüft werden:

• Gesamtlänge, Breite und Höhe
• Slot-Menge
• Schlitzbreite und -tiefe
• Abstand von Schlitz zu Schlitz
• Genauigkeit der Slot-Position
• Ebenheit der Basis
• Parallelität und Rechtwinkligkeit
• Oberflächenzustand
• Kantenintegrität
• Chips, Risse und Bearbeitungsfehler
• Sauberkeit
• Mit passenden Isolierplatten ausstatten

Für Chargenaufträge können Prüfberichte und kundenspezifische Abnahmestandards besprochen werden.

Für ein Angebot erforderliche Informationen

Bitte geben Sie folgende Informationen an:

1. Gesamtabmessungen
2. Slot-Menge
3. Schlitzbreite und -tiefe
4. Abstand von Schlitz zu Schlitz
5. Abmessungen der Quarz-Isolierplatte
6. Basis- und Stützdicke
7. Montage- oder Positionierungsanforderungen
8. Anforderungen an die Oberflächenbeschaffenheit
9. Maßtoleranzen
10. Maximale Betriebstemperatur
11. Heiz- und Kühlbedingungen
12. Einbaulage und mechanische Belastung
13. Benötigte Menge
14. Technische Zeichnung, 3D-Modell oder physisches Muster

Die Bereitstellung der Abmessungen der Isolierplatte zusammen mit der Halterzeichnung trägt dazu bei, den richtigen Montageabstand sicherzustellen.

Verpackung

Jeder Quarzhalter ist einzeln geschützt, um das Risiko von Absplitterungen, Kratzern, Stößen und Brüchen während des Transports zu verringern.

Zu den verfügbaren Verpackungsmethoden gehören:

• Schutzfolie oder saubere Verpackung
• Maßgeschneiderte Schaumstoffeinlagen
• Einzelne Innenboxen
• Verstärkte Exportkartons
• Holzkisten für größere oder größere Mengen

FAQ

1. Welche Funktion hat ein Quarz-Wärmedämmplattenhalter?

Es unterstützt und positioniert mehrere Quarzisolationsplatten in der Nähe einer Ofenrohröffnung. Die komplette Platte-Halter-Baugruppe bildet eine geschichtete Wärmebarriere und trägt dazu bei, benachbarte Ofenkomponenten vor übermäßiger Hitzeeinwirkung zu schützen.

2. Können die Anzahl und der Abstand der Steckplätze angepasst werden?

Ja. Anzahl, Breite, Tiefe, Abstand und Position der Schlitze können entsprechend den Abmessungen der Isolierplatte und dem Ofendesign angepasst werden.

3. Können Sie den Halter nach einem physischen Muster herstellen?

Ja. Eine musterbasierte Fertigung ist möglich. Wenn genaue Schlitzabstände oder Einbautoleranzen erforderlich sind, empfiehlt sich jedoch eine Maßzeichnung.

4. Welche Informationen werden zur Bestimmung der Schlitzbreite benötigt?

Wir benötigen die Dicke der Isolierplatte, den erforderlichen Montageabstand, die Betriebstemperatur, die Einbaurichtung und die Maßtoleranz.

5. Ist die Referenzgröße von 245 × 93 × 38 mm festgelegt?

Nein. Dies ist nur eine Referenzgröße für das angezeigte Produkt. Gesamtabmessungen und Schlitzgeometrie können individuell angepasst werden.

6. Können passende Quarz-Isolierplatten geliefert werden?

Ja. Wir können den Halter und die passenden Quarz-Isolierplatten als Einzelkomponenten oder als komplette Baugruppe fertigen.

7. Kann das Produkt dauerhaft bei 1.100 °C verwendet werden?

Quarzglas kann für diesen Temperaturbereich geeignet sein, die Langzeitleistung hängt jedoch von der Quarzsorte, der Komponentengeometrie, der mechanischen Belastung, der Montagemethode, den Temperaturwechseln und der Ofenatmosphäre ab. Die Betriebsbedingungen sollten überprüft werden, bevor der Entwurf bestätigt wird.

8. Können Prototypen vor der Serienfertigung hergestellt werden?

Ja. Es stehen Prototypen-, Kleinserien- und Volumenproduktionsdienstleistungen zur Verfügung.
