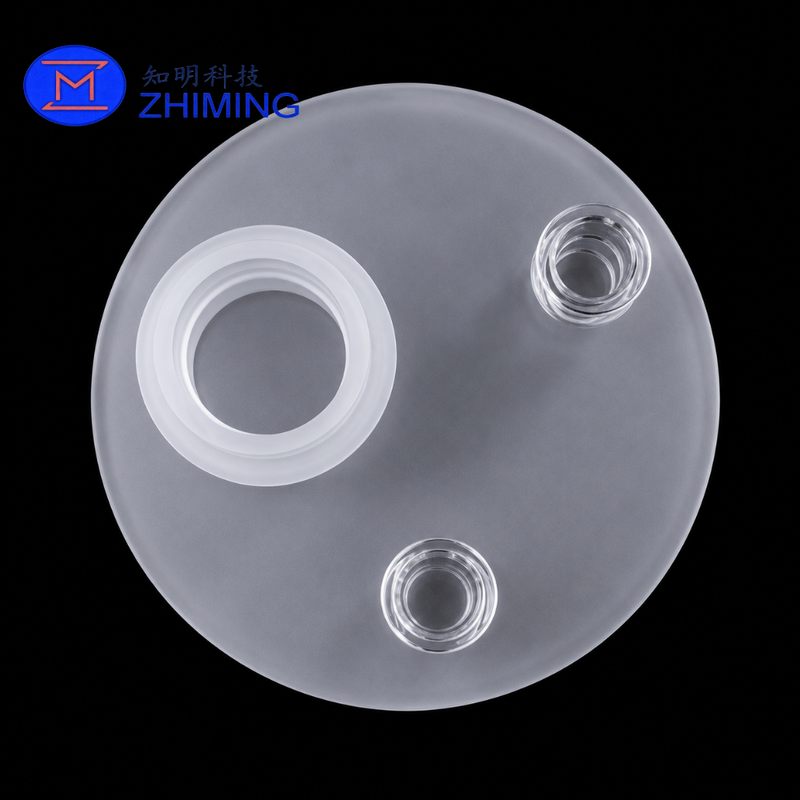

Kundenspezifische Vakuumsaugplatte aus Quarzglas für die Handhabung von Halbleiterwafern

Kundenspezifische Vakuumsaugplatte aus Quarzglas für die Handhabung von Halbleiterwafern

Die kundenspezifische Vakuumsaugplatte aus Quarzglas – auch bekannt als Quarzvakuumfutter, Quarzsaugscheibe oder Quarzwaferhalter – wird zum Stützen, Positionieren und Halten von Wafern oder Präzisionssubstraten durch kontrollierte Vakuumadsorption verwendet.

Das aus hochreinem Quarzglas gefertigte Bauteil vereint geringe Wärmeausdehnung, hervorragende chemische Beständigkeit, Hochtemperaturstabilität und geringes Kontaminationspotenzial. Es eignet sich für Halbleiter-, Photovoltaik-, optische, Labor- und andere hochreine Verarbeitungsumgebungen.

Die Platte kann mit maßgeschneiderten Vakuumkanälen, zentralen Öffnungen, Quarzrohren, Anschlüssen, abgestuften Schnittstellen und geschweißten Verbindungsstrukturen hergestellt werden. Abmessungen und Oberflächenbeschaffenheit werden entsprechend der Gerätekonstruktion und den Betriebsanforderungen des Kunden hergestellt.

Hauptmerkmale

Hochreines Quarzglas

Hergestellt aus hochwertigem Quarzglas mit geringem Gehalt an metallischen Verunreinigungen, was dazu beiträgt, Verunreinigungen bei der Wafer-Handhabung und Substratverarbeitung zu minimieren.

Geringe Wärmeausdehnung

Der niedrige Wärmeausdehnungskoeffizient trägt dazu bei, dass die Platte bei Temperaturschwankungen ihre Formstabilität behält.

Chemische Beständigkeit

Quarzglas bietet eine hervorragende Beständigkeit gegenüber vielen Säuren und Prozesschemikalien, die in Halbleiter- und Laborumgebungen verwendet werden. Die Kompatibilität mit Flusssäure, heißen alkalischen Lösungen und bestimmten Prozessmedien sollte separat bewertet werden.

Kundenspezifische Vakuumstruktur

Vakuumanschlüsse, zentrale Öffnungen, Gasanschlüsse, Flüssigkeitstransferanschlüsse, Nuten und geschweißte Quarzrohre können entsprechend der Anlagenanordnung gestaltet werden.

Präzise Oberflächenbearbeitung

Es stehen Optionen zum Schleifen, mechanischen Polieren, Feuerpolieren, Läppen und Reinigen zur Verfügung, um unterschiedliche Anforderungen an Ebenheit, Versiegelung, Sauberkeit und Oberflächenbeschaffenheit zu erfüllen.

Zeichnungsbasierte Fertigung

Jede Quarz-Vakuumsaugplatte kann anhand einer technischen Zeichnung, eines physischen Musters, von Geräteabmessungen oder von Anwendungsspezifikationen hergestellt werden.

Produktspezifikationen

Maximale Abmessungen, erreichbare Toleranzen, thermische Bedingungen, Vakuumniveau und Druckbeschränkungen sollten entsprechend dem endgültigen Design und der Betriebsumgebung bewertet werden.

Typische Anwendungen

• Ausrüstung für die Handhabung von Halbleiterwafern
• Wafer-Vakuumadsorption und -positionierung
• Präzise Substratausrichtungssysteme
• Quarzprozesskammern und Reaktionssysteme
• Nassbänke und Ausrüstung für die chemische Verarbeitung
• Verarbeitung von Solarzellen und Photovoltaik-Wafern
• Handhabung von Glas und optischen Substraten
• Laborvakuumsysteme
• Hochreine chemische Ausrüstung
• Kundenspezifische Halbleiterquarzbaugruppen

Individuelle Designoptionen

Die Quarz-Vakuumplatte kann individuell angepasst werden mit:

• Zentrale Durchgangslöcher oder versenkte Öffnungen
• Mehrere Vakuumsauganschlüsse
• Vakuumverteilungsnuten und -kanäle
• Geschweißte Quarzrohre und Anschlüsse
• Gerade, abgewinkelte oder abgestufte Anschlüsse
• Quarz-Flanschverbindungen
• Individuelle Lochmuster
• Lokal polierte oder matte Bereiche
• Abgeschrägte oder abgerundete Kanten
• Positionierung von Löchern oder Ausrichtungsmerkmalen
• Transparente, durchscheinende oder matte Oberflächenzustände

Die Geometrie des Vakuumkanals und die Verteilung der Sauglöcher sollten entsprechend der Wafergröße, der Substratdicke, der erforderlichen Haltekraft und der zulässigen Kontaktfläche ausgelegt werden.

Fertigungskapazitäten

Wir bieten integrierte Quarzfertigungsdienstleistungen an, darunter:

• Herstellung von Quarzglasplatten mit großem Durchmesser
• Präzise CNC-Bearbeitung
• Lochbohren und Profilschneiden
• Vakuum-Nuten- und Kanalbearbeitung
• Quarzrohr- und Portschweißen
• Herstellung von Quarzflanschen
• Oberflächenschleifen, Läppen und Polieren
• Kantenanfasen und -runden
• Thermisches Glühen
• Ultraschall- und hochreine Reinigung
• Maß- und Sichtprüfung

Komplexe Öffnungslayouts, Schweißanschlüsse und kundenspezifische Verbindungsstrukturen können nach detaillierten technischen Zeichnungen hergestellt werden.

Vorteile von Quarzglas-Vakuumplatten

Im Vergleich zu herkömmlichen Metall-, Kunststoff- oder Standardglaskomponenten bietet Quarzglas mehrere Vorteile für die hochreine Verarbeitung:

• Geringe Gefahr metallischer Verunreinigungen
• Ausgezeichnete thermische Stabilität
• Niedriger Wärmeausdehnungskoeffizient
• Gute Beständigkeit gegenüber vielen Prozesschemikalien
• Geeignet für Reinraum- und Hochreinanwendungen
• Transparente oder transluzente Konstruktion zur Prozessbeobachtung
• Hohe Dimensionsstabilität unter kontrollierten Betriebsbedingungen
• Anpassbare Anschlüsse, Öffnungen, Nuten und Verbindungsstrukturen

Die Eignung von Quarzglas sollte entsprechend der erforderlichen mechanischen Belastung, dem Vakuumniveau, den Temperaturwechselbedingungen und der chemischen Umgebung bestätigt werden.

Für ein Angebot erforderliche Informationen

Bitte geben Sie für die technische Bewertung und Angebotserstellung folgende Informationen an:

1. Gesamtdurchmesser bzw. Außenmaße
2. Plattendicke
3. Abmessungen der zentralen Öffnung
4. Anzahl, Durchmesser und Position der Vakuumanschlüsse
5. Vakuumnut- oder Kanalanordnung
6. Anschluss-, Rohr- oder Flanschanschlussabmessungen
7. Anforderungen an die Oberflächenbeschaffenheit
8. Ebenheit und Maßtoleranzen
9. Arbeitstemperatur und Wärmezyklusbedingungen
10. Vakuumniveau oder Betriebsdruck
11. Prozesschemikalien oder Gase, die mit der Komponente in Kontakt kommen
12. Benötigte Menge
13. Technische Zeichnung, physisches Muster oder Gerätefoto

Für Komponenten, die eine präzise Anschlusspositionierung, Vakuumkanalgeometrie oder enge Montagetoleranzen erfordern, wird eine bemaßte Zeichnung empfohlen.

Qualitätsprüfung

Je nach Zeichnung und Anwendung kann jede Quarzsaugplatte auf Folgendes überprüft werden:

• Gesamtdurchmesser und Dicke
• Öffnungs- und Anschlussabmessungen
• Genauigkeit der Portposition
• Ebenheit und Parallelität
• Oberflächenzustand
• Vakuumnutgeometrie
• Schweißintegrität
• Kantenqualität
• Chips, Risse, Kratzer und andere optische Mängel
• Sauberkeit
• Verpackungsschutz

Jede Komponente ist einzeln durch Schaumstoff, Folie oder eine individuelle Verpackung geschützt, um das Risiko von Kratzern, Stößen und Brüchen während des Transports zu verringern.

FAQ

1. Können der Plattendurchmesser und die Positionen der Vakuumanschlüsse angepasst werden?

Ja. Durchmesser, Dicke, Öffnungsabmessungen, Anschlussanzahl, Anschlussgröße, Nutanordnung und Anschlusspositionen können gemäß Ihrer Zeichnung gefertigt werden.

2. Können Sie die Quarzsaugplatte aus einem physischen Muster herstellen?

Ja. Wir können ein Bauteil anhand einer physischen Probe bewerten und reproduzieren. Wenn genaue Toleranzen oder Anschlusspositionen erforderlich sind, empfiehlt sich jedoch eine bemaßte technische Zeichnung.

3. Können Vakuumrillen oder -kanäle in die Quarzplatte eingearbeitet werden?

Ja. Kundenspezifische Rillen, Kanäle, vertiefte Bereiche und Sauglochmuster können entsprechend der erforderlichen Vakuumverteilung und dem Design des Substratkontakts bearbeitet werden.

4. Welche Oberflächenveredelungen sind verfügbar?

Zu den verfügbaren Oberflächen gehören geschliffene, matte, geläppte, mechanisch polierte und feuerpolierte Oberflächen. Das geeignete Finish hängt von der erforderlichen Ebenheit, Dichtleistung, optischem Zustand und Sauberkeit ab.

5. Ist Quarzglas für Halbleitergeräte geeignet?

Ja. Quarzglas wird aufgrund seiner hohen Reinheit, thermischen Stabilität, chemischen Beständigkeit und geringen metallischen Kontaminationsgefahr häufig in Halbleitergeräten verwendet.

6. Können Quarzrohre oder Anschlussstutzen an die Platte angeschweißt werden?

Ja. Quarzrohre, Vakuumanschlüsse, Verbindungen und Flanschstrukturen können je nach erforderlichem Gas-, Vakuum- oder Flüssigkeitsanschlussdesign auf die Platte geschweißt werden.

7. Können Sie eine bestimmte Ebenheitstoleranz garantieren?

Die Ebenheitsfähigkeit hängt vom Plattendurchmesser, der Dicke, der Öffnungsanordnung, den Schweißstrukturen und der Oberflächenbeschaffenheit ab. Bitte geben Sie zur technischen Bewertung die Zeichnung und die erforderliche Toleranz an.

8. Kann die Platte unter Überdruck verwendet werden?

Das Produkt ist in erster Linie für die Vakuumadsorption und -positionierung bestimmt. Überdruckanwendungen erfordern eine gesonderte Beurteilung der Geometrie, Wandstärke, Schweißverbindungen, Temperatur und Sicherheitsbedingungen.
