2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxie-Wafer 4H-N Produktionsqualität

2inch 3inch 4inch 6inch SiC Epitaxial Wafers 4H-N Production Grade
2inch 3inch 4inch 6inch SiC Epitaxial Wafers 4H-N Production Grade 2inch 3inch 4inch 6inch SiC Epitaxial Wafers 4H-N Production Grade 2inch 3inch 4inch 6inch SiC Epitaxial Wafers 4H-N Production Grade

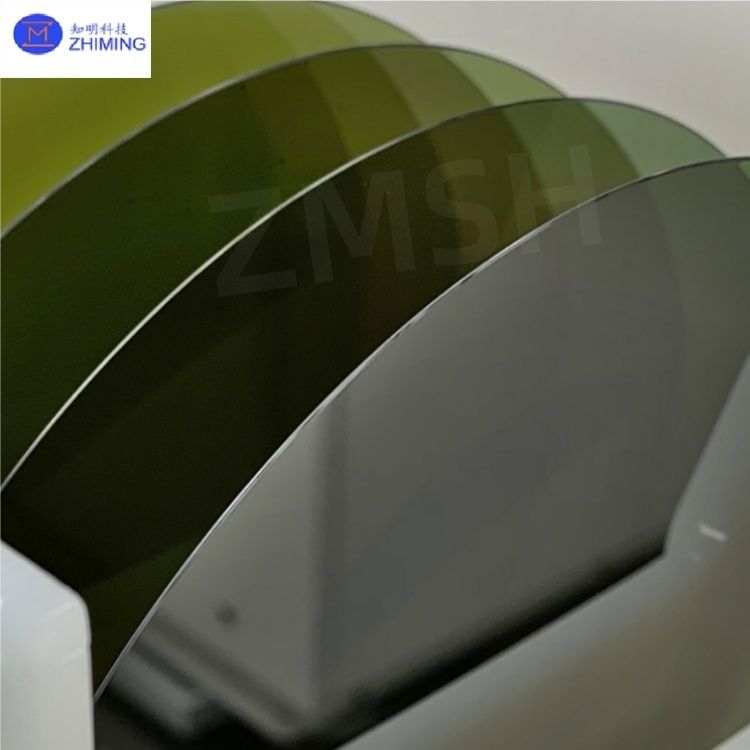

Großes Bild :  2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxie-Wafer 4H-N Produktionsqualität

Produktdetails:
Herkunftsort: China
Markenname: ZMSH
Zertifizierung: rohs
Modellnummer: Sic Epitaxial- Oblate
Zahlung und Versand AGB:
Min Bestellmenge: 25
Preis: by case
Verpackung Informationen: Paket in der 100-Grad-Reinigung
Lieferzeit: 5-8weeks
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000 Stück pro Monat
Ausführliche Produkt-Beschreibung
Kristallstruktur: 4H-SiC-Einkristall Größe: 2inch 3inch 4inch 6inch
Durchmesser/Stärke: Kundenspezifisch Widerstand: 00,01 ‰ 100 Ω·cm
Oberflächenrauheit: <0,2 nm (Ra) TTV: <5 µm
Hervorheben:

sic Epitaxial- Oblate 6inch

,

4 Zoll SiC Epitaxial Wafer

,

SiC-Epitaxialwafer-Produktionsgrad



2 Zoll 3 Zoll 4 Zoll und 6 Zoll SiC-Epitaxialwafer - Übersicht






2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxial Wafers 4H-N Produktionsgrad





Firmenprofil:



Als führender Anbieter von SiC (Silicon Carbide) -Epitaxialwafer spezialisiert sich ZMSH auf die Produktion, Verarbeitung,und weltweiter Vertrieb von hochwertigen leitfähigen 4H-N- und MOS-Epitaxialwafern in 2-Zoll- (50.8mm), 3-Zoll (76,2mm), 4-Zoll (100mm) und 6-Zoll (150mm) Durchmesser, mit Fähigkeiten, die sich für zukünftige Anforderungen der Industrie auf bis zu 12-Zoll (300mm) erstrecken.







Unser Produktportfolio umfasst:



·4H-N-Typ und 6H-N-Typ leitfähige SiC-Substrate (für Kraftgeräte)

·Hochreine Halbisolierende (HPSI) und SEMI-Standardwafer (für HF-Anwendungen)

·SiC-Wafer des Typs 4H/6H-P und des Typs 3C-N (für spezielle Halbleiteranforderungen)

·Spezielle Doping-, Dicke- und Oberflächenveredelungen (CMP, epi-ready usw.)



Mit fortschrittlicher CVD-Epitaxial-Wachstumstechnologie, strenger Qualitätskontrolle (ISO 9001) und vollständigen internen Verarbeitungskapazitäten, bedienen wir Automobil, Leistungselektronik, 5G,und Luft- und Raumfahrtindustrie weltweit.








Schlüsselparameter (2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll 4H-N-Epi-Wafer)



Parameter Spezifikationen
Kristallstruktur 4H-SiC (N-Typ)
Durchmesser 2 / 3 / 4 / 6
Epi-Dicke 5-50 μm (nach Maßgabe)
Dopingkonzentration 1e15~1e19 cm−3
Widerstand 00,01 ‰ 100 Ω·cm
Oberflächenrauheit < 0,2 nm (Ra)
Ausrutschdichte < 1 × 103 cm−2
TTV (Gesamtdickenvariation) < 5 μm
Warpage < 30 μm





(Alle Spezifikationen können angepasst werden








Haupteigenschaften von 4H-N SiC-Epitaxialwafern



2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxie-Wafer 4H-N Produktionsqualität 0

1. Überlegene elektrische Leistung

  • SiC-Epitaxialwafer mit breitem Bandbreitengrenz (3.2 eV) und hoher Abbruchspannung (> 2 MV/cm) für Hochleistungsgeräte
  • SiC-Epitaxialwafer mit niedrigem Widerstand (Rauf) für eine effiziente Energieumwandlung



2. hervorragende thermische Eigenschaften

  • SiC-Epitaxialwafer mit hoher Wärmeleitfähigkeit (4,9 W/cm·K) für eine bessere Wärmeableitung
  • SiC-Epitaxialwafer stabil bis zu 600°C+, ideal für raue Umgebungen



3. Hochwertige Epitaxialschicht

  • SiC-Epitaxialwafer mit geringer Defektdichte (< 1 × 103 cm−2) für eine zuverlässige Leistung des Geräts
  • Einheitliche Dicke (± 2%) und Dopingkontrolle (± 5%) für die Konsistenz



4. Mehrere Wafer-Klassen verfügbar

  • Leitungsklasse (für Dioden, MOSFETs)
  • MOSFET-Klasse (ultra-niedrige Defekte für Hochleistungstransistoren)- Ich weiß.






- Ich weiß.

Primäre Anwendungenaus 4H-N SiC emit einer Dicke von nicht mehr als 0,05 mm





2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxie-Wafer 4H-N Produktionsqualität 1

1. Elektrofahrzeuge (EV) und schnelles Laden

  • SiC-MOSFETs und Schottky-Dioden für Wechselrichter und OBCs (höherer Wirkungsgrad als Si)





2. Erneuerbare Energien und industrielle Energie

  • Solarumrichter, Windkraftanlagen und intelligente Netze (niedrigerer Energieverlust)





3. 5G- und HF-Kommunikation

  • Geräte mit GaN-on-SiC-HF für 5G-Basisstationen (Hochfrequenzbetrieb)





4Luft- und Raumfahrt und Verteidigung

  • SiC-Epitaxialwafer können für Radar-, Satellitenkommunikations- und Hochspannungssysteme verwendet werden (extreme Umweltstabilität)





5. Verbraucher- und Industrieelektronik

  • SiC-Epitaxialwafer können für hocheffiziente PSU, Motorantriebe und UPS-Systeme verwendet werden








ZMSH-Dienstleistungen4H-N SiC emit einer Dicke von nicht mehr als 0,05 mm





2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxie-Wafer 4H-N Produktionsqualität 2

1. Fertigung und Anpassung für den gesamten Zyklus

· Produktion von SiC-Substraten (2" bis 12")

· Epitaxialer Wachstum (CVD) mit kontrollierter Doping (N/P-Typ)

· Waferverarbeitung (Lapieren, Polieren, Lasermarkieren, Scheiben)





2. Prüfung und Zertifizierung

· XRD (Kristallinität), AFM (Oberflächenrauheit), Hall-Effekt (Trägermobilität)

· Fehlerkontrolle (Dichte der Örtung, Mikrrohre < 1/cm2)





3Unterstützung der globalen Lieferkette

· Schnelle Prototypenfertigung und Erfüllung von Großaufträgen

· Technische Beratung bei der Entwicklung von SiC-Geräten







Warum wählen Sie uns?

✔ Vertikale Integration (Substrat → Epitaxie → Fertigwafer)

✔ Hohe Erträge und wettbewerbsfähige Preise

✔ Forschung und Entwicklung für SiC-Geräte der nächsten Generation

✔ Schnelle Lieferzeiten und globale Logistik

(Für Datenblätter, Muster oder Angebote
