SiC-Mehrscheiben-Trägerplatte Druckloses gesintertes Siliziumkarbid für die Waferstütze

SiC-Mehrscheiben-Trägerplatte Druckloses gesintertes Siliziumkarbid für die Waferstütze

Kernkompetenz der ZMSH:

Als weltweit führender Anbieter von Lösungen für Halbleitermaterialien aus Siliziumcarbid (SiC)ZMSH hat proprietäre SiC Multi-Wafer Susceptors entwickelt, die auf ultra-höherer Reinheit basierende SiC-Einkristallwachstumstechnologie und fortschrittliche Beschichtungstechnik zurückgreifen.Diese Empfindungsfaktoren lösen kritische Herausforderungen bei der Herstellung von Verbindungshalbleitern, einschließlich thermischer Spannungskrecken und Kontamination, durch:

· Ultraschwere thermische Stabilität (Betrieb über 1600°C)
· Wärmeleitfähigkeitskontrolle im Nanobereich (seitige Wärmeleitfähigkeit > 350 W/m·K)
· chemisch inerte Oberflächen (Widerstandsfähigkeit gegen Säure/Basenkorrosion nach ASTM G31 III)

Das Produkt, das durch 1.200 Stunden Zuverlässigkeitsprüfungen bei TSMC und Mitsubishi Electric validiert wurde, erzielt einen Ertrag von 99,95% für die Massenproduktion von 6-Zoll-Wafern und die Qualifizierung von 8-Zoll-Prozessen.

Technische Spezifikation:

Hauptmerkmale derSiC-Tablett

1. Materialinnovationen

- Ich weiß.SiC-Single Crystal mit hoher Reinheit:Erwachsen durch physikalischen Dampftransport (PVT) mit Bor (B) doping < 5×1015 cm−3, Sauerstoff (O) < 100 ppm und Dislokationsdichte < 103 cm−2,Sicherstellung eines thermischen Expansionskoeffizienten (CTE) für SiC-Wafer (Δα=0).8×10−6/K).

- Was ist los?Nanostrukturierte BeschichtungenPlasma-verstärkte chemische Dampfdeposition (PECVD) von 200nm TiAlN-Beschichtungen (Härte 30GPa, Reibungskoeffizient <0,15) minimiert Waferkratzungen.

2. Wärmewirtschaft

- Ich weiß.Gradientwärmeleitfähigkeit:Mehrschichtige SiC/SiC-Verbundwerkstoffe erreichen eine Temperaturgleichheit von ± 0,5 °C über 8-Zoll-Träger.

- Ich weiß.Wärmeschlagfestigkeit:Überlebt 1000 thermische Zyklen (ΔT=1500°C) ohne Riss, übertrifft Graphitträger um 5x Lebensdauer.

- Ich weiß.3. Prozesskompatibilität

- Ich weiß.Unterstützung für mehrere Prozesse:Kompatibel mit MOCVD, CVD und Epitaxy bei 600°C und 1000 mbar.

- Ich weiß.Flexibilität der Wafergröße:Unterstützt 2 ′′12-Zoll-Wafer für GaN-on-SiC und SiC-on-SiC Heterostrukturen.

Hauptanwendungen vonSiC-Tablett

- Ich weiß.

1. Verbundene Halbleiterherstellung

· GaN-Leistungsgeräte:Ermöglicht 2,5 kV MOSFET-Epitaxialwachstum auf 4-Zoll-GaN-on-SiC-Wafern bei 1200 °C und erreicht eine Defektdichte von <5×104 cm-2.

· SiC-HF-Geräte:Unterstützt 4H-SiC-on-SiC Heteroepitaxy für HEMTs mit 220 mS/mm Transleitfähigkeit und 1,2 THz Cutoff-Frequenz.

2. Photovoltaik und LED

· HJT Passivationsschichten:Erreicht <1×106 cm−2 Schnittstellenfehler bei MOCVD und steigert die Effizienz der Solarzelle auf 26%.

· Mikro-LED-Transfer:Ermöglicht eine Übertragungswirksamkeit von 99,5% für 5 μm-LEDs mit elektrostatischer Ausrichtung bei 150 °C.

- Ich weiß.3. Luft- und Raumfahrt und Kernenergie

· Strahlendetektoren:Produziert CdZnTe-Wafer mit einer Energieresolution von <3keV FWHM für NASA-Tiefenraummissionen.

· Kontrollstangendichtungen:SiC-beschichtete Träger widerstehen 1×1019 n/cm2 Neutronenbestrahlung für eine 40-jährige Lebensdauer des Reaktors.

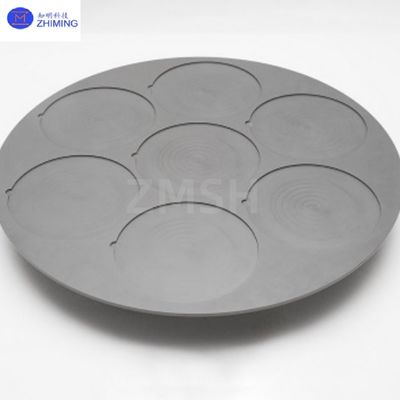

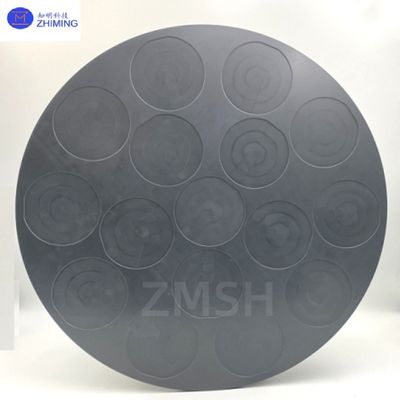

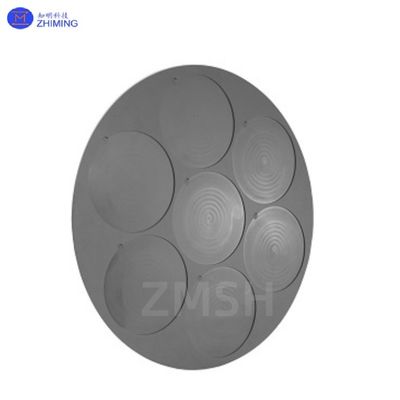

Produktbilder vonSiC-Tablett

ZMSH liefert technische Lösungen von Ende zu Ende, die Materialforschung und -entwicklung, Prozessoptimierung und Massenproduktion unterstützen.001mm Toleranz) und Oberflächenbehandlungstechnologien im Nanobereich (Ra < 5nm), bieten wir Wafer-Level-Trägerlösungen für Halbleiter, Optoelektronik und erneuerbare Energien, um 99,95% Ertrag und Leistungssicherheit zu gewährleisten.
