12 Zoll Sic Wafer Siliziumkarbid 4H-N Typ Produktionsgrad Dummy Grade Große Größe

12-Zoll-Sic-Wafer Siliziumkarbid 4H-N-Typ Produktionsklasse Dummy-Klasse große Größe

Ein 12-Zoll-Siliziumkarbid (SiC) -Substrat ist ein großes Substratmaterial, das zur Herstellung leistungsstarker Halbleitergeräte verwendet wird.Siliziumcarbid ist ein breitbandreiches Halbleitermaterial mit hervorragenden physikalischen Eigenschaften., chemischen und elektrischen Eigenschaften für Anwendungen mit hoher Temperatur, hoher Frequenz und hoher Leistung.Das 12-Zoll-Substrat (300 mm) steht derzeit an vorderster Front der Siliziumkarbid-Technologie und repräsentiert die Nachfrage der Halbleiterindustrie nach großen, hohe Effizienz und niedrige Produktionskosten.

Der Herstellungsprozess des 12-Zoll-Karbid-Substrats umfasst Schritte wie Kristallwachstum, Schneiden, Schleifen und Polieren.Zu den üblichen Kristallwachstumsmethoden gehören physikalischer Dampftransfer (PVT) und chemische Dampfdeposition bei hoher Temperatur (HTCVD), um eine hohe Reinheit und Kristallqualität des Materials zu gewährleisten.Durch Präzisionsbearbeitung können 12-Zoll-Siliziumcarbid-Substrate die strengen Anforderungen fortschrittlicher Halbleitergeräte an Oberflächenflächigkeit, Defektdichte und elektrische Eigenschaften erfüllen.

Aufgrund seiner hervorragenden Leistung hat das 12-Zoll-Karbid-Substrat eine breite Palette von Anwendungsmöglichkeiten in den Bereichen Leistungselektronik, Funkfrequenzkommunikation,Fahrzeuge für neue Energieträger und Industriegeräte, und ist zu einem der wichtigsten Materialien für die Förderung der Entwicklung der Halbleitertechnologie der nächsten Generation geworden.

12 Zoll Sic WaferMerkmal

• Breitband-Lückenmerkmale:Siliziumkarbid hat eine Bandlücke von 3,26 eV (4H-SiC), die viel höher ist als Silizium (1,12 eV), so dass es bei hohen Temperaturen stabil funktionieren kann,Hochfrequenz- und Hochspannungsumgebungen.

• Hohe Wärmeleitfähigkeit:Die Wärmeleitfähigkeit von Siliziumcarbid beträgt 4,9 W/cm·K, mehr als das Dreifache von Silizium,und es kann effektiv Wärme abführen und eignet sich für die Herstellung von Geräten mit hoher Leistungsdichte.

• - Ich weiß.Hohe Abbruchstärke des elektrischen Feldes:Die Abbruchstärke des elektrischen Feldes von Siliziumcarbid beträgt 2,8 MV/cm, das ist das 10-fache von Silizium,mit einer Breite von mehr als 20 mm,.

• - Ich weiß.Hohe Elektronsättigungs-Driftgeschwindigkeit:Siliziumkarbid hat eine Elektronsättigungs-Driftgeschwindigkeit von bis zu 2,0 × 10 ^ 7 cm/s,mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm,.

• Ausgezeichnete chemische Stabilität:Siliziumcarbid weist eine starke Korrosionsbeständigkeit gegenüber den meisten Säuren, Basen und Lösungsmitteln auf und kann in rauen Umgebungen eine stabile Leistung aufrechterhalten.

• Große Größe und hohe Einheitlichkeit:Das 12-Zoll-Siliziumkarbid-Substrat hat eine größere Oberfläche und eine höhere Einheitlichkeit der Kristallqualität.die die Effizienz und den Ertrag der Produktion verbessern und die Produktionskosten senken können.

• - Ich weiß.Niedrige Defektdichte:Durch fortschrittliche Kristallwachstums- und Verarbeitungstechnologiendie Defektdichte von 12-Zoll-Siliziumkarbid-Substraten wird deutlich reduziert, um den Herstellungsbedarf von Hochleistungsgeräten zu decken.

12 Zoll Sic WaferParameter

12 Zoll Sic WaferEinAnwendung- Ich weiß.

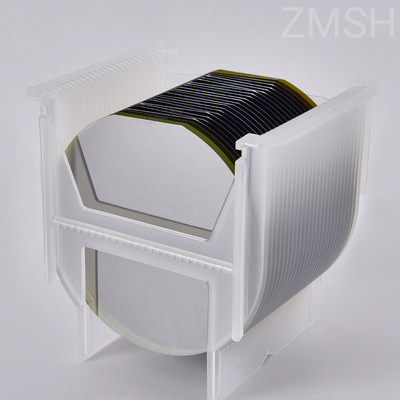

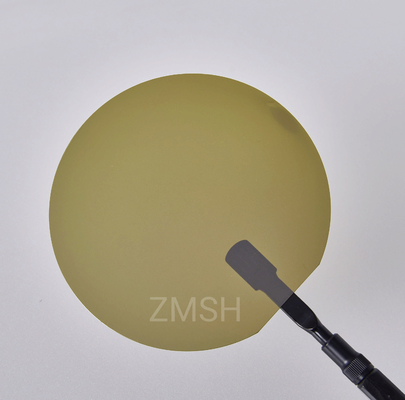

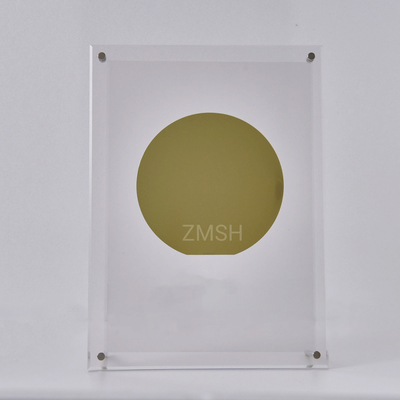

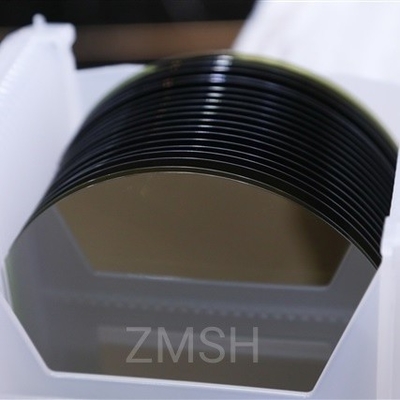

12 Zoll Sic WaferAnzeige

12 "Siliciumcarbid-Substrat mit seinen breitbandartigen Spaltcharakteristiken, hoher Wärmeleitfähigkeit,hohe Auflösungskraft des elektrischen Feldes und hohe Elektronsättigungs-Driftgeschwindigkeit und andere ausgezeichnete Eigenschaften.
