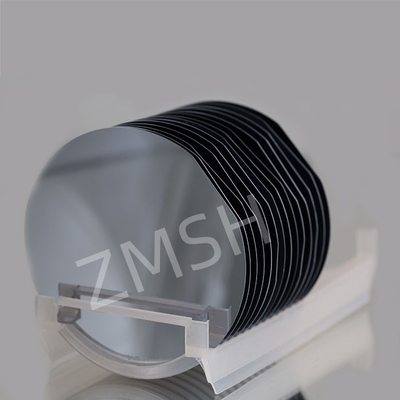

Produkt-Details
Herkunftsort: China
Markenname: ZMSH
Zertifizierung: rohs
Modellnummer: SiC 4H-P
Zahlungs-u. Verschiffen-Ausdrücke
Preis: by case
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000pc/month
Polytype: |
4H-P |
Dichte: |
3,23 G/cm3 |
Widerstand: |
≤ 0,1 Ω.cm |
Mohs-Härte: |
- 9 Jahre.2 |
Oberflächenorientierung: |
Außerhalb der Achse: 2,0° bis 4,0° nach [1120] ± 0,5° |
Grobheit: |
Polnische Ra≤1 nm |
Verpackung: |
Mehrfachwafer-Kassette oder Einfachwaferbehälter |
Anwendung: |
LED-Chip, Satellitenkommunikation |
Polytype: |
4H-P |
Dichte: |
3,23 G/cm3 |
Widerstand: |
≤ 0,1 Ω.cm |
Mohs-Härte: |
- 9 Jahre.2 |
Oberflächenorientierung: |
Außerhalb der Achse: 2,0° bis 4,0° nach [1120] ± 0,5° |
Grobheit: |
Polnische Ra≤1 nm |
Verpackung: |
Mehrfachwafer-Kassette oder Einfachwaferbehälter |
Anwendung: |
LED-Chip, Satellitenkommunikation |

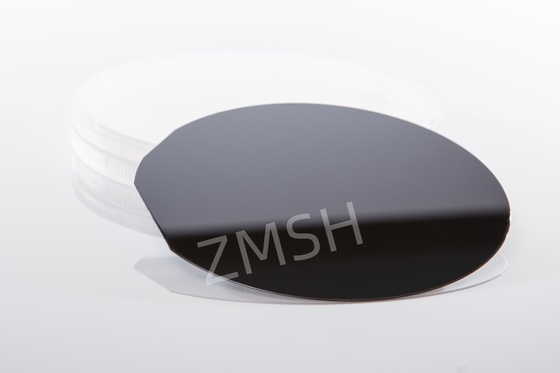

Silikonkarbid Substrat 4H-P Typ bezieht sich auf P-Typ (Positiv-Typ) Silikonkarbid Material mit 4H Kristallstruktur. Unter ihnen beschreibt "4H" eine polykristalline Form von Silikonkarbid,mit einer hexagonalen Gitterstruktur, die unter verschiedenen Kristallformen von Siliziumkarbid häufiger vorkommt, ist wegen seiner hervorragenden physikalischen und chemischen Eigenschaften in der Herstellung von Halbleitergeräten weit verbreitet.der sich auf die Abweichung bezieht Winkel der Schneidrichtung des Substrats in Bezug auf die Kristallspindel, was einen gewissen Einfluß auf die elektrischen und mechanischen Eigenschaften des Materials hat.

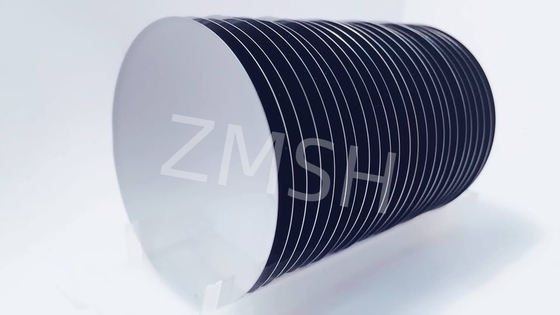

2 Zoll Durchmesser SiliziumSubstrat aus Carbid (SiC) Spezifikation
Wie hoch? Zulassung |
工业级 Produktionsgrad (P-Klasse) |
Forschungsklasse Forschungsgrad (R-Klasse) |
试片级 Schwachstelle (Grad D) |
||
Durchmesser | 500,8 mm±0,38 mm | ||||
厚度 Dicke | 350 μm±25 μm | ||||
晶片方向 Waferorientierung | Abseits der Achse: 2,0° bis 4,0° nach vorne [1120] ± 0,5° für 4H/6H-P, auf der Achse: | ||||
微管密度 Mikropipe Dichte | 0 cm bis 2 | ||||
电阻率 ※Widerstandsfähigkeit | 4H/6H-P | ≤ 0,1 Ω.cm | |||
3C-N | ≤ 0,8 mΩ•cm | ||||
主定位边方向 Primärflächenorientierung | 4H/6H-P | {10-10} ±5,0° | |||
3C-N | {1-10} ±5,0° | ||||
主定位边长度 Primär Flachlänge | 15.9 mm ±1,7 mm | ||||
次定位边长度 Sekundär Flachlänge | 8.0 mm ±1,7 mm | ||||
Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW. von Prime flat ±5,0° | ||||
边缘去除 Edge Ausschluss | 3 mm | 3 mm | |||
总厚度变化/?? 曲度/?? 曲度 TTV/Bow /Warp | Bei der Verwendung von Zylindersäulen ist die Zylindersäule zu verwenden. | ||||
表面粗度※ Rauheit | Polnische Ra≤1 nm | ||||
CMP Ra≤0,2 nm | |||||
边缘裂纹 (强光灯观测) Rand Risse durch hohe Intensität Licht | Keine | 1 zulässig, ≤ 1 mm | |||
六方空洞 ((强光灯观测)) ※ Hexplatten durch hochintensives Licht | Kumulative Fläche ≤ 1 % | Kumulative Fläche ≤ 3 % | |||
Mehrfache (Stronglight) ※ Polytypische Bereiche durch hochintensives Licht | Keine | Kumulative Fläche ≤ 2 % | Kumulative Fläche ≤ 5% | ||
Si 面划痕 ((强光灯观测)) Silikon-Oberflächenkratzungen durch hochintensives Licht |
3 Kratzer auf 1 × Wafer Durchmesser kumulative Länge |
5 Kratzer auf 1 × Wafer Durchmesser kumulative Länge |
8 Kratzer bis 1 × Waferdurchmesser kumulative Länge | ||
崩边 ((强光灯观测) Edge Chips High By Intensity Lichtlicht | Keine | 3 zulässig, jeweils ≤ 0,5 mm | 5 zulässig, jeweils ≤ 1 mm | ||
- Das ist nicht wahr. Silikonbodenverschmutzung durch hohe Intensität |
Keine | ||||
包装 Verpackung | Mehrfachwafer-Kassette oder Einfachwaferbehälter |
Anmerkungen:
※Die Defektgrenzwerte gelten für die gesamte Waferoberfläche mit Ausnahme des Rand-Ausschließungsbereichs. # Die Kratzer sollten nur auf der Si-Seite überprüft werden.
- Ich weiß.
1F: Welche Auswirkungen hat eine Abweichung von der Achse um 2,0° auf die Leistung des Siliziumcarbid-Substrats?
A:Aus der Achse geschnitten kann einige elektrische und mechanische Eigenschaften des SIC-Substrats verbessern, wie z. B. die Erhöhung der Trägermobilität und die Optimierung der Oberflächentopographie,die zur Herstellung und Leistungssteigerung von nachfolgenden Produkten förderlich ist.
2. F:Wie wählt man das richtige Siliziumcarbid-Substrat 4H-P außerhalb der Achse auf 2,0°?
A:ZMSH kann Produkte auswählen, die den Anforderungen des Kunden entsprechen, und zwar anhand des spezifischen Anwendungsszenarios und unter Berücksichtigung von Faktoren wie Substratreinheit, Defektdichte,Kristallintegrität und Dopingkonzentration.
