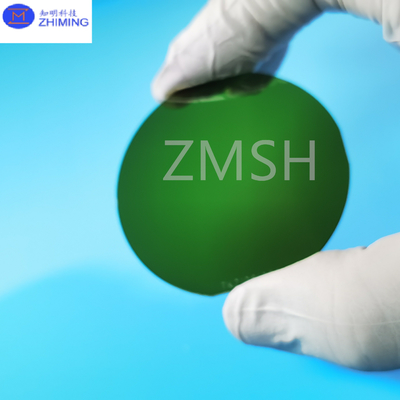

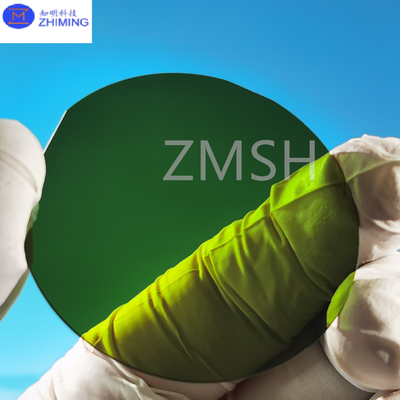

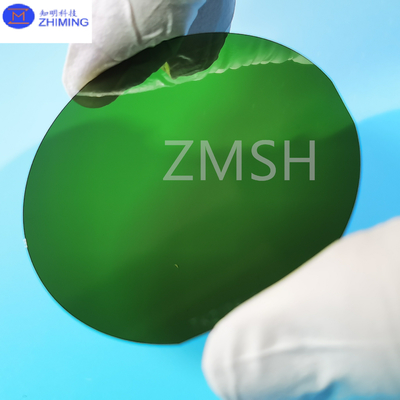

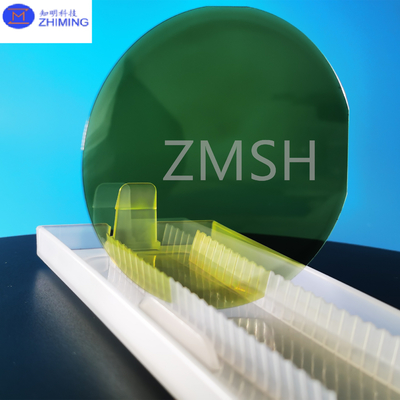

2 Zoll 4 Zoll 6 Zoll 8 Zoll 12 Zoll Siliziumkarbid Wafer SiC 4H-N Dummy Grade Rrime Grade Hochhärte Halbleitermaterialien
2 Zoll 4 Zoll 6 Zoll 8 Zoll 12 Zoll Siliziumkarbid Wafer SiC 4H-N Dummy Grade Rrime Grade Hochhärte Halbleitermaterialien
Über SiC-Wafer
Siliziumkarbidwafer ist eine Art Breitband-Gap-Halbleitermaterial. Die wichtigsten Anwendungsbereiche von Siliziumkarbidwafern sind LED-Festbeleuchtung und Hochfrequenzgeräte.Das Material hat mehrmals mehr als die traditionelle Silizium-Band Lücke, Driftgeschwindigkeit, Abbruchspannung, Wärmeleitfähigkeit, Hochtemperaturbeständigkeit und andere ausgezeichnete Eigenschaften bei hoher Temperatur, hohem Druck, hoher Frequenz, hoher Leistung,Strahlungsbeständigkeit, Mikrowellen und andere elektronische Anwendungen sowie Luft- und Raumfahrt, Militär, Kernenergie und andere Anwendungen in extremen Umgebungen haben unersetzliche Vorteile.
Eigenschaften von SiC-Wafer
Das elektrische Feld des Siliziumcarbids ist etwa zehnmal größer als das des Siliziums.so dass Siliziumkarbidgeräte bei höheren Spannungen ohne Ausfall aufgrund eines übermäßigen elektrischen Feldes arbeiten können.
- Wärmeleitfähigkeit: Die Wärmeleitfähigkeit von Siliziumcarbid ist dreimal so hoch wie bei Silizium,so dass Siliziumkarbid-Geräte in hohen Temperaturen eine gute Wärmeablösung beibehalten können.
-Sättigte Elektronenmigrationsgeschwindigkeit: Siliziumcarbidmaterialien weisen eine höhere Sättigungselektronenmigrationsgeschwindigkeit auf, was die Leistung von Siliziumcarbidgeräten bei hohen Frequenzen verbessert.
- Betriebstemperatur: Die Betriebstemperatur von Siliziumkarbid-Antriebseinrichtungen kann mehr als 600 °C erreichen, was viermal höher ist als bei den gleichen Silizium-Anlagen,und kann extremen Arbeitsumgebungen standhalten.
Sonstige Produktion unserer Firma
Wachstumstechniken von SiC-Wafer
Die Industrieproduktion von Siliziumcarbid-Substraten beruht derzeit hauptsächlich auf der PVT-Methode.Bei dieser Methode muss das Pulver mit hoher Temperatur und Vakuum sublimiert und dann die Bestandteile durch Wärmefeldkontrolle auf der Saatoberfläche wachsen lassen.mit einer Breite von mehr als 20 mm,.
Anwendung von SiC-Wafer
- Leistungselektronik:
Hochfrequenzschalter: in Wechselrichtern und Umrichter, die in Elektrofahrzeugen und erneuerbaren Energiesystemen verwendet werden.
Leistungsverstärker: Bei drahtlosen Kommunikations- und HF-Anwendungen sind SiC-Geräte in der Lage, Hochleistungs- und Hochfrequenzsignale zu verarbeiten.
-Elektrische Antriebssysteme: SiC-Chips werden in Steuer- und Ladesystemen von Elektrofahrzeugmotoren zur Verbesserung der Energieeffizienz und Langlebigkeit eingesetzt.
-Solarumrichter: In Solarenergiesystemen können SiC-Geräte die Effizienz des Wechselrichters verbessern und den Energieverlust reduzieren.
- Anwendungen bei hohen Temperaturen und hohem Druck: Geeignet für Geräte, die unter extremen Bedingungen arbeiten müssen, wie z. B. Sensoren und Elektronik in der Luftfahrt-, Öl- und Gasindustrie.
-LED-Beleuchtung: SiC kann zur Herstellung von LEDs mit hoher Helligkeit verwendet werden, die eine höhere Lichtwirksamkeit und eine längere Lebensdauer bieten.
- Strommanagement: Für effiziente Stromumwandlung und Strommanagementsysteme zur Verbesserung der Energieeffizienz insgesamt.
- Industriegeräte: Bei Industriegeräten mit hoher Leistung und hohen Temperaturen können SiC-Geräte die Zuverlässigkeit und Leistung verbessern.
Häufige Fragen:
F: Unterstützen Sie die Anpassung?
A: Ja, wir können SiC-Wafer nach Ihren Anforderungen anpassen, einschließlich Material, Spezifikationen und Größe.
F: Wie ist die Lieferzeit?
A: (1) Für die Standardprodukte
Für Bestände: Die Lieferung erfolgt 5 Werktage nach Bestellung.
Für maßgeschneiderte Produkte: Die Lieferung erfolgt 2 oder 3 Wochen nach Bestellung.
(2) Für die speziell geformten Produkte beträgt die Lieferung 4 Werkwochen nach der Bestellung.
