Produkt-Details
Herkunftsort: China
Markenname: ZMSH
Zertifizierung: rohs
Modellnummer: 4H-P SiC
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10 Prozent
Preis: by case
Verpackung Informationen: Kunststoffschachtel nach Maß
Lieferzeit: in 30days
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 1000pc/month
Größe: |
5*5mm/10*10mm |
Oberflächenhärte: |
HV0,3>2500 |
Dichte: |
3.21 G/cm3 |
Koeffizient der thermischen Ausdehnung: |
4,5 X 10-6/K |
Dielektrische Konstante: |
9,7 |
Zugfestigkeit: |
>400MPa |
Abbruchspannung: |
5,5 MV/cm |
Anwendungen: |
Elektrofahrzeuge, Satellitenkommunikation |
Größe: |
5*5mm/10*10mm |
Oberflächenhärte: |
HV0,3>2500 |
Dichte: |
3.21 G/cm3 |
Koeffizient der thermischen Ausdehnung: |
4,5 X 10-6/K |
Dielektrische Konstante: |
9,7 |
Zugfestigkeit: |
>400MPa |
Abbruchspannung: |
5,5 MV/cm |
Anwendungen: |
Elektrofahrzeuge, Satellitenkommunikation |
Beschreibung des Produkts:

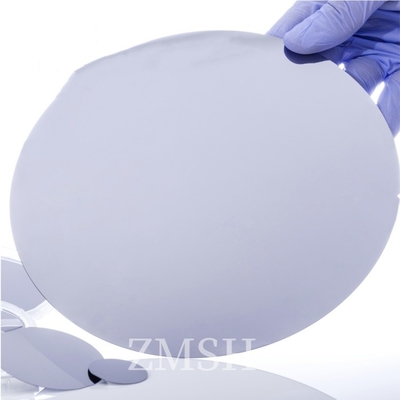

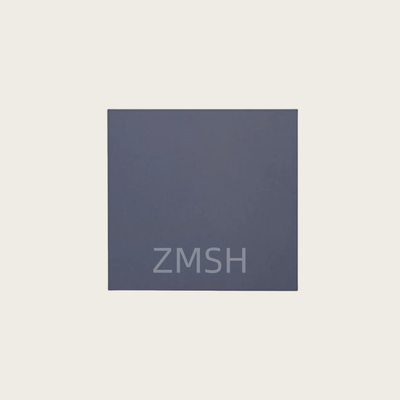

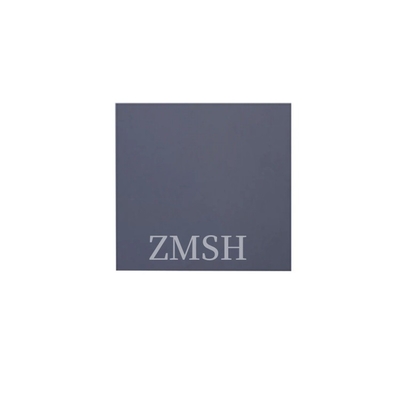

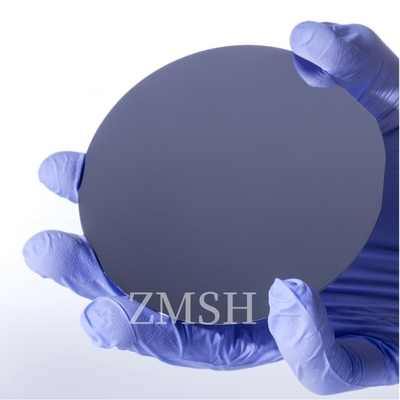

Sic Siliziumkarbid Wafer 5*5mm/10*10mm 4H-P Typ Produktionsgrad für Leistungselektronik
4H-P Siliziumcarbid (SiC) ist ein wichtiges Halbleitermaterial, das häufig in Hochtemperatur-, Hochfrequenz- und Hochleistungsgeräten verwendet wird.4H-SiC ist eine Kristallstruktur, die ein sechseckiges Gitter hatDie breite Bandbreite (ca. 3,26 eV) ermöglicht es, in Umgebungen mit hoher Temperatur und hoher Spannung zu arbeiten.kann die Wärme wirksam leiten und abführenP-Typ doppiertes Siliziumkarbid hat eine geringe Widerstandsfähigkeit und eignet sich für den Bau von PN-Kreuzungen.Die Nachfrage nach Siliziumkarbid des Typs 4H-P wird voraussichtlich weiter steigen., die damit verbundene Forschung und technologische Fortschritte vorantreiben.
Eigenschaften:
· Typ:4H-SiC-Kristall hat eine sechsseckige Gitterstruktur und bietet hervorragende elektrische Eigenschaften.
· Weite Bandbreite:ca. 3,26 eV für Hochtemperatur- und Hochfrequenzanwendungen.
· P-Doping:Die P-Typ-Leitfähigkeit wird durch Doping-Elemente wie Aluminium erreicht, wodurch die Porenleiterkonzentration erhöht wird.
· Widerstandsfähigkeit:Niedrige Widerstandsfähigkeit, geeignet für Hochleistungsgeräte.
· Hohe Wärmeleitfähigkeit:ca. 4,9 W/m·K, wirksame Wärmeableitung, geeignet für Anwendungen mit hoher Leistungsdichte.
· Hochtemperaturbeständigkeit:Es kann stabil in hohem Temperaturumfeld arbeiten.
· Hohe Härte:Sehr hohe mechanische Festigkeit und Zähigkeit bei harten Bedingungen.
· Hochspannung:Fähig, höheren Spannungen standzuhalten und die Größe des Geräts zu reduzieren.
· Niedriger Schaltverlust:Gute Schaltcharakteristiken bei Hochfrequenzbetrieb zur Effizienzsteigerung.
· Korrosionsbeständigkeit:Gute Korrosionsbeständigkeit gegen eine Vielzahl von Chemikalien.
· Weite Anwendungsbereiche:geeignet für Elektrofahrzeuge, Wechselrichter, Hochleistungsverstärker und andere Bereiche.
Technische Parameter:
| Grad |
精选级 ((Z 级) Null MPD-Produktion Klasse (Klasse Z) |
工业级 (P 级) Standardproduktion Klasse (Klasse P) |
测试级 ((D 级) Nicht-Fächer (D-Klasse) |
||
| Durchmesser | 99.5 mm bis 100 mm | ||||
| 厚度 Dicke | 350 μm ± 25 μm | ||||
| 晶片方向 Waferorientierung | Abseits der Achse: 2,0° bis 4,0° nach vorne [112 | 0] ± 0,5° für 4H/6H-P, auf der Achse: | |||
| 微管密度 ※ Mikropipe Dichte | 0 cm bis 2 | ||||
| 电 阻 率 ※ Widerstand | P-Typ 4H/6H-P | ≤ 0,1 Ω·cm | ≤ 0,3 Ω·cm | ||
| n-Typ 3C-N | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |||
|
Hauptposition边方向 primär Flach orientiert |
4H/6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Primär Flachlänge | 32.5 mm ± 2,0 mm | ||||
| 次定位边长度 Sekundär Flachlänge | 18.0 mm ± 2,0 mm | ||||
| Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW. von Prime flat ± 5,0° | ||||
| 边缘去除 Edge Ausschluss | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp | Bei der Verwendung von Zylindersäulen ist die Zylindersäule zu verwenden. | Bei der Verwendung von Folien mit einem Durchmesser von ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
| Oberflächenrauheit ※ Rauheit | Polnische Ra≤1 nm | ||||
| CMP Ra≤0,2 nm | Ra≤0,5 nm | ||||
| 边缘裂纹 (强光灯观测) Rand Risse durch hohe Intensität Licht | Keine | Gesamtlänge ≤ 10 mm, Einzellänge ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Hexplatten durch hochintensives Licht | Kumulative Fläche ≤ 0,05% | Kumulative Fläche ≤ 0,1% | |||
| Mehrfache (Stronglight) ※ Polytypische Bereiche durch hochintensives Licht | Keine | Kumulative Fläche ≤ 3% | |||
| Sichtbarer Kohlenstoff-Einschlüsse | Kumulative Fläche ≤ 0,05% | Kumulative Fläche ≤ 3% | |||
| # Silikon-Oberflächenkratzer durch hochintensives Licht | Keine | Kumulative Länge ≤ 1 × Waferdurchmesser | |||
| 崩边 ((强光灯观测) Edge Chips High By Intensity Light (Schnittstücke mit hoher Lichtintensität) | Keine zulässig Breite und Tiefe ≥ 0,2 mm | 5 zulässig, jeweils ≤ 1 mm | |||
| 面污染物 ((强光灯观测) Silikon Oberflächenverschmutzung durch hohe Intensität | Keine | ||||
Anwendungen:
1.Leistungselektronik
Leistungsumwandler: Für effiziente Leistungsadapter und Wechselrichter für kleinere Größen und höhere Energieeffizienz.
Elektrofahrzeuge: Optimierung der Leistungsumwandlungseffizienz in Antriebsmodule und Ladestationen für Elektrofahrzeuge.
2.HF-Geräte
Mikrowellenverstärker: In Kommunikations- und Radarsystemen verwendet, um zuverlässige Hochfrequenzleistung zu bieten.
Satellitenkommunikation: Hochleistungsverstärker für Kommunikationssatelliten.
3.Hochtemperaturanwendungen
Sensor: Ein Sensor, der in extremen Temperaturen eingesetzt wird und einen stabilen Betrieb ermöglicht.
Industrieausrüstung: Ausrüstung und Instrumente, die an hohe Temperaturen angepasst sind.
4.Optoelektronik
LED-Technologie: Wird zur Verbesserung der Lichteffizienz in spezifischen LEDs mit kurzer Wellenlänge verwendet.
Laser: Effiziente Anwendungen mit Laser.
5.Stromversorgungssystem
Smart Grid: Verbesserung der Energieeffizienz und Stabilität bei der Hochspannungs-Gleichstromübertragung (HGÜ) und dem Netzmanagement.
6.Verbraucherelektronik
Schnellladegerät: Ein tragbares Ladegerät für elektronische Geräte, das die Ladeeffizienz verbessert.
7.Erneuerbare Energien
Solarumrichter: Höhere Energieumwandlungseffizienz in Photovoltaikanlagen erreichen.
Anpassung:
Unser SiC-Substrat ist in 4H-P-Typen erhältlich und RoHS-zertifiziert. Die Mindestbestellmenge beträgt 10pc und der Preis ist pro Fall. Die Verpackungsdetails sind kundenspezifische Plastikkartons.Die Lieferzeit ist innerhalb von 30 Tagen und wir akzeptieren T / T ZahlungsbedingungenWir haben eine Lieferkapazität von 1000 Stück pro Monat.
Unsere Dienstleistungen:
ZMSH bietet eine umfassende Palette von 4H-P-Lösungen für Siliziumkarbid-Substrat, einschließlich hochpräzises Schneiden, professionelles Polieren, maßgeschneidertes Doping,und strenge Qualitätsprüfungen, um sicherzustellen, dass jedes Substrat Ihren spezifischen Anforderungen an hohe Leistung entspricht, hoch zuverlässige und langlebige Halbleitergeräte.
Häufige Fragen:
1. F: Was ist ein Siliziumkarbid-Substrat 4H-P-Typ?
A: Siliziumkarbid-Substrat Typ 4H-P ist ein Siliziumkarbid-Material mit einer spezifischen Kristallstruktur, das hauptsächlich bei der Herstellung von Hochleistungs-Leistungs-Halbleitergeräten verwendet wird.
2. F: Wie wählen Sie ein hochwertiges 4H-P-Siliziumcarbid-Substrat?
A: Wichtige Parameter wie Kristallqualität, Verunreinigungskonzentration, Oberflächenrauheit und Maßgenauigkeit sollten beachtet werden.und Lieferanten mit gutem Ruf und strenger Qualitätskontrolle ausgewählt werden.
3F: Was sind die wichtigsten Schritte im Produktionsprozeß von 4H-P-Siliziumcarbid-Substrat?
A: Jeder Schritt, einschließlich der Schritte der Rohstoffsynthese, des Kristallwachstums, des Schneidens, des Polierens und der Inspektion, erfordert hohe Präzision und strenge Kontrolle, um die Qualität des Endprodukts zu gewährleisten.
Tag: #4H-P Typ Sic, #Silicon Carbide Substrat, #Silicon Carbide Polieren.
