Produkt-Details
Herkunftsort: China
Markenname: ZMSH
Zertifizierung: ROHS
Zahlungs-u. Verschiffen-Ausdrücke
Lieferzeit: 2-4weeks
Zahlungsbedingungen: T/T
Produktbezeichnung: |
Wafer aus Siliziumcarbid |
Zulassung: |
Null MPD-Produktionsgrad &Null MPD-Produktionsgrad &Null MPD-Produktionsgrad |
Micropipe-Dichte: |
0 cm bis 2 |
Widerstand p-Typ 4H/6H-P: |
≤ 0,1 Ω·cm |
Flache hauptsächlichorientierung: |
4H/6H-P {1010} ± 5,0° |
Primäre flache Ausrichtung 3C-N: |
3C-N |
Flache hauptsächlichlänge: |
Flache hauptsächlichlänge |
Flache zweitenslänge: |
18,0 mm ± 2,0 mm |
18,0 mm ± 2,0 mm: |
Polnische Ra≤1 nm |
Produktbezeichnung: |
Wafer aus Siliziumcarbid |
Zulassung: |
Null MPD-Produktionsgrad &Null MPD-Produktionsgrad &Null MPD-Produktionsgrad |
Micropipe-Dichte: |
0 cm bis 2 |
Widerstand p-Typ 4H/6H-P: |
≤ 0,1 Ω·cm |
Flache hauptsächlichorientierung: |
4H/6H-P {1010} ± 5,0° |
Primäre flache Ausrichtung 3C-N: |
3C-N |
Flache hauptsächlichlänge: |
Flache hauptsächlichlänge |
Flache zweitenslänge: |
18,0 mm ± 2,0 mm |
18,0 mm ± 2,0 mm: |
Polnische Ra≤1 nm |

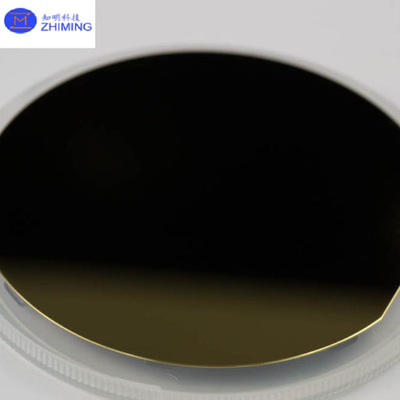

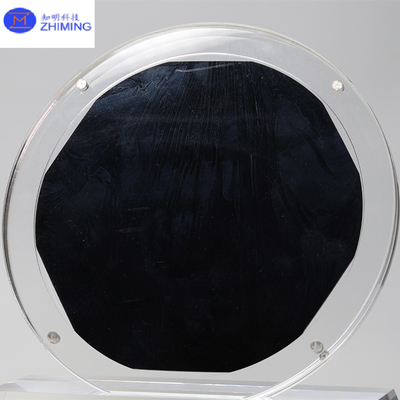

Silikonkarbidwafer 6H P-Typ Standard-Produktionsgrad Dia:145.5 mm bis 150,0 mm Dicke 350 μm ± 25 μm
6H-P-Type-Siliziumkarbid-Wafer
In diesem Papier werden die Entwicklung und Eigenschaften einer 6H-Karbid-Wafer (SiC) dargestellt, die P-Typ ist und nach Standard-Produktionsqualität hergestellt wird.Der Wafer hat einen Durchmesser von 145 bis.5 mm und 150,0 mm, mit einer kontrollierten Dicke von 350 μm ± 25 μm. Aufgrund seiner hohen Wärmeleitfähigkeit, seiner breiten Bandbreite und seiner hervorragenden Widerstandsfähigkeit gegen hohe Spannungen und Temperaturen6H SiC-Wafer eignen sich hervorragend für Anwendungen in der LeistungselektronikDiese Studie konzentriert sich auf den Herstellungsprozess, die Materialeigenschaften und die Leistungsbenchmarks.Einblick in sein Potenzial für kommerzielle Halbleiteranwendungen.
Eigenschaften von 6H-P-Type-Siliziumkarbid-Wafern
Die 6H-P-Typ-Stickplatte aus Siliziumkarbid (SiC) der Produktionsstufe 6H-P-Typ-Stickplatte hat folgende Eigenschaften:
Diese Eigenschaften machen die 6H-P-Type-SiC-Wafer zu einem idealen Material für Hochleistungs-, Hochfrequenz- und Hochtemperaturelektronische Geräte, die häufig in Leistungselektronik, Halbleitergeräten, Radar,und Kommunikationssysteme.
6H-P-Type-Siliziumkarbid-Wafer-Datenkarte
6 Zoll Durchmesser Siliziumkarbid (SiC) Substrat Spezifikation
| Grad |
精选级 ((Z 级) Null MPD-Produktion Klasse (Klasse Z) |
工业级 (P 级) Standardproduktion Klasse (Klasse P) |
测试级 ((D 级) Null MPD-Produktion Klasse (Klasse D) |
||
| Durchmesser | 145.5 mm bis 150,0 mm | ||||
| 厚度 Dicke35 | 350 μm ± 25 μm | ||||
| 晶片方向 Waferorientierung |
- Außerhalb der Achse: 2,0°-4,0° nach [1120] ± 0,5° für 4H/6H-P, auf der Achse: 111°± 0,5° für 3C-N |
||||
| 微管密度 ※ Mikropipe Dichte | 0 cm bis 2 | ||||
| 电 阻 率 ※ Widerstand | P-Typ 4H/6H-P | ≤ 0,1 Ω·cm | ≤ 0,3 Ω·cm | ||
| n-Typ 3C-N | ≤ 0,8 mΩ·cm | ≤ 1 m Ω ̊cm | |||
| 主定位边方向 Primärflächenorientierung | 4H 6H-P |
- {1010} ± 5,0° |
|||
| 3C-N |
- {110} ± 5,0° |
||||
| 主定位边长度 Primär Flachlänge | 32.5 mm ± 2,0 mm | ||||
| 次定位边长度 Sekundär Flachlänge |
18.0 mm ± 2,0 mm |
||||
| Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW. von Prime flat ± 5,0° | ||||
| 边缘去除 Edge Ausschluss | 3 mm | 6 mm | |||
| 局部厚度变化/总厚度变化/?? 曲度/?? 曲度 LTV/TTV/Bow/Warp |
Bei der Verwendung von Zylindersäulen ist die Zylindersäule zu verwenden. |
Bei der Verwendung von Folien mit einem Durchmesser von ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |||
| Oberflächenrauheit ※ Rauheit | PolnischRa≤1 nm | ||||
| CMPRa≤0,2 nm | Ra≤0,5 nm | ||||
|
Randspalten durch hochintensives Licht |
Keine | Gesamtlänge ≤ 10 mm, Einzellänge ≤ 2 mm | |||
| 六方空洞 ((强光灯测)) ※ Hexplatten durch hochintensives Licht | Kumulative Fläche ≤ 0,05% | Kumulative Fläche ≤ 0,1% | |||
| Mehrfache (Stronglight) ※ Polytypische Bereiche durch hochintensives Licht | Keine | Kumulative Fläche ≤ 3% | |||
| Sichtbarer Kohlenstoff-Einschlüsse | Kumulative Fläche ≤ 0,05% | Kumulative Fläche ≤ 3% | |||
| # Silikon-Oberflächenkratzer durch hochintensives Licht | Keine | Kumulative Länge ≤ 1 × Waferdurchmesser | |||
| 崩边 ((强光灯观测) Edge Chips High By Intensity Light (Schnittstücke mit hoher Lichtintensität) | Keine zulässig Breite und Tiefe ≥ 0,2 mm | 5 zulässig, jeweils ≤ 1 mm | |||
| 面污染物 ((强光灯观测) Silikon Oberflächenverschmutzung durch hohe Intensität | Keine | ||||

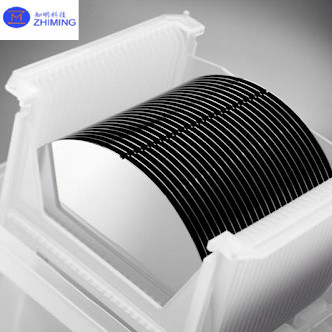

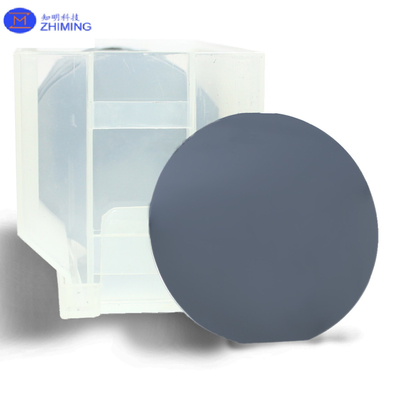

| 包装 Verpackung | Mehrfachwafer-Kassette oder Einfachwaferbehälter | ||||
Orientierung des SiC-Substrats
| Orientierung des SiC-Substrats | |
|
Kristallorientierung |
Orientierungskristallographie des SiC-Substrats Der Neigungswinkel zwischen der c-Achse und dem Vektor senkrecht zur Waferoberfläche (siehe Abbildung 1). |
|
Abweichung der orthogonalen Ausrichtung |
Wenn die Kristallfläche absichtlich von der Kristallfläche (0001) abweicht, wird die Winkel zwischen dem normalen Vektor der auf der Ebene (0001) projizierten Kristallfläche und der Richtung [11-20], die der Ebene (0001) am nächsten liegt. |
| außerhalb der Achse |
< 11-20 > Richtungsweichung 4,0°±0,5° |
| positive Achse | <0001> Abweichung von 0° ± 0,5° |
6H-P-Type-Siliziumkarbid-Wafer
6H-P-Type-SiliziumkarbidwaferAnwendungen
Die 6H-P-Type Silicon Carbide (SiC) -Wafer hat aufgrund ihrer einzigartigen Materialeigenschaften mehrere wichtige Anwendungen, die sie für Hochleistungselektronik und extreme Bedingungen geeignet machen.Zu den wichtigsten Anwendungen gehören:
Elektroelektronik: SiC-Wafer werden häufig in Leistungselektronikgeräten wie MOSFETs, Dioden und Thyristoren verwendet.Umwandler, und Motorantriebe, insbesondere in erneuerbaren Energiesystemen, Elektrofahrzeugen (EVs) und Industrieanlagen.
Hochtemperaturelektronik: Aufgrund der hohen thermischen Stabilität von 6H SiC ist es ideal für Geräte geeignet, die bei extremen Temperaturen arbeiten, wie z. B. Sensoren, Stromversorgungen und Steuerungssysteme für Luftfahrt, Automobilindustrie,und industrielle Anwendungen.
Hochfrequenzgeräte: SiC ist durch seine breite Bandbreite für Funkfrequenz- und Mikrowellenanwendungen geeignet.und drahtlose Kommunikationsinfrastruktur für Hochfrequenz-, Hochleistungsverstärker und Schalter.
Elektrofahrzeuge: SiC-Wafer werden in Leistungsumwandlern, Wechselrichtern und Ladesystemen in Elektrofahrzeugen verwendet, was zu einer verbesserten Effizienz, schnellerem Laden,und eine längere Reichweite aufgrund geringerer Energieverluste im Vergleich zu herkömmlichen Siliziumgeräten.
Luft- und Raumfahrt: SiCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCCEs wird in Hochleistungsverstärkern verwendet, Sender und Sensoren für extreme Umgebungen.
Erneuerbare Energiesysteme: SiC-basierte Geräte sind für Anwendungen im Bereich erneuerbarer Energien wie Solarumrichter und Windenergiesysteme von wesentlicher Bedeutung,aufgrund ihrer hohen Effizienz und ihrer Fähigkeit, hohe Spannungen und Temperaturen zu bewältigen, wodurch Energieverluste reduziert und die Gesamtleistung des Systems verbessert werden.
Hochleistungs-Schaltgeräte: SiC-Wafer werden zur Herstellung von Hochleistungs-Halbleiterschaltern verwendet, die in industriellen Stromnetzen verwendet werden,bei denen die Effizienz und die Fähigkeit, unter hohen Strom- und Spannungsbedingungen zu arbeiten, von entscheidender Bedeutung sind.
LEDs und Optoelektronik: SiC wird als Substrat für die Herstellung von LEDs verwendet, insbesondere für LEDs mit hoher Helligkeit und hoher Leistung sowie für optoelektronische Geräte, die in Sensoren und optischen Kommunikationssystemen verwendet werden.
Diese Anwendungen profitieren von der Fähigkeit der 6H-P-Type SiC-Wafer, hohe Spannungen zu bewältigen, bei extremen Temperaturen zu arbeiten und eine ausgezeichnete Wärmeleitfähigkeit und Hochfrequenzleistung zu bieten.Damit ist es ein kritisches Material für fortschrittliche Elektronik.
Fragen und Antworten
- Was ist das?Was ist der Unterschied zwischen 4H und 6H Siliziumkarbid?
A:Der Hauptunterschied zwischen 4H- und 6H-Siliziumkarbid (SiC) liegt in ihrer Kristallstruktur, die ihre elektronischen und physikalischen Eigenschaften erheblich beeinflusst.
Kristallstruktur:
4H und 6H beziehen sich auf verschiedene Polytypen von SiC, die durch Variationen ihrer Stapelsequenzen gekennzeichnet sind.und die Zahl (4 oder 6) zeigt die Anzahl der Si-C-Doppelschichten in einer Einheitszelle an.
Elektronenmobilität:
Einer der wichtigsten Unterschiede besteht in ihrer Elektronenmobilität, die ihre Effizienz in elektronischen Geräten beeinflusst.
Bandgap:
Sowohl 4H als auch 6H SiC haben breite Bandbreiten, aber 4H-SiC hat einen etwas größeren Bandgap (3,26 eV) im Vergleich zu 6H-SiC (3,0 eV).Dies macht 4H-SiC für Hochspannungs- und Hochtemperaturanwendungen geeigneter.
Kommerzielle Verwendung:
Aufgrund seiner überlegenen Elektronenmobilität und größerer Bandbreite,4H-SiCist der bevorzugte Polytyp für Leistungseinrichtungen, insbesondere in Hochspannungs- und Hochleistungsanwendungen wie Elektrofahrzeuge, Solarumrichter und Industrieelektronik.
6H-SiC, ist zwar noch in Gebrauch, ist aber im Allgemeinen für Leistungselektronik weniger bevorzugt, kann aber in Leistungsschwachen Anwendungen gefunden werden oder wo der Unterschied in der Mobilität nicht so kritisch ist.
Zusammengefasst gilt 4H-SiC aufgrund seiner überlegenen Elektronenmobilität und größeren Bandbreiten im Vergleich zu 6H-SiC als besser für Hochleistungs-Leistungselektronik.
