8 Zoll SiC Wafer Siliziumkarbid Wafer Prime Dummy Forschungsgrad 500um 350 Um

8 Zoll SiC-Wafer Siliziumkarbid-Wafer Primär-Dummy-Forschungsklasse 500um 350 um

Einführung des Produktes

Unser Unternehmen ist spezialisiert auf die Bereitstellung von hochwertigen 8-Zoll-Single-Crystal-Siliziumkarbid- (SiC) -Wafern für die elektronische und optoelektronische Industrie.SiC ist ein Halbleitermaterial der nächsten Generation, bekannt für seine einzigartigen elektrischen und thermischen Eigenschaften.Im Vergleich zu Silizium- und GaAs-Wafer ist SiC besonders gut für Geräte mit hoher Temperatur und hoher Leistung geeignet.

Unsere 8-Zoll-SiC-Wafer umfassen verschiedene Typen und Sorten, um unterschiedlichen Anwendungsbedürfnissen gerecht zu werden.jeder mit seiner eigenen spezifischen Kristallstruktur und Stacksequenz von AtomenDiese Wafer sind in verschiedenen Leitungstypen erhältlich, darunter N-Typ, Stickstoff- und Halbisoliervarianten.

Neben dem Typ und der Qualität verstehen wir die Bedeutung zusätzlicher Spezifikationen für eine optimale Leistung und Qualität.und Defektdichte sind entscheidende Faktoren bei der Bestimmung der Eignung von SiC-Wafer für bestimmte AnwendungenWir liefern umfassende Produktinformationen und können auf Anfrage weitere Einzelheiten anbieten.

Siliziumcarbid (SiC) fand zunächst industrielle Verwendung als Schleifmaterial und gewann später an Bedeutung in der LED-Technologie.Seine außergewöhnlichen physikalischen Eigenschaften haben dazu geführt, dass es in verschiedenen Halbleiteranwendungen in verschiedenen Branchen weit verbreitet istMit den Begrenzungen des Moore-Gesetzes nähern sich viele Halbleiterunternehmen SiC als Material der Zukunft wegen seiner hervorragenden Leistungsmerkmale.

In der Halbleiterindustrie wird 4H-SiC im Vergleich zu 6H-SiC häufiger verwendet. Die Bezeichnungen 4H- und 6H- beziehen sich auf die Kristallgitterstruktur von Siliziumkarbid,Angabe der spezifischen Stapelfolge der Atome im Kristall.

Bitte wenden Sie sich an uns, um weitere Informationen über unser Sortiment an 8-Zoll-SiC-Wafern zu erhalten und wie sie Ihre spezifischen Anforderungen in der sich rasch entwickelnden Halbleiterlandschaft erfüllen können.

Produktparameter

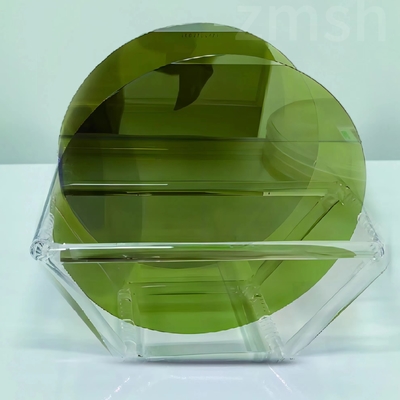

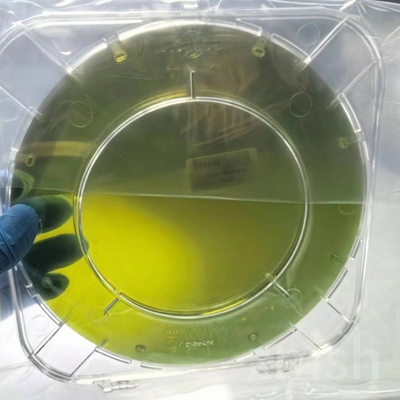

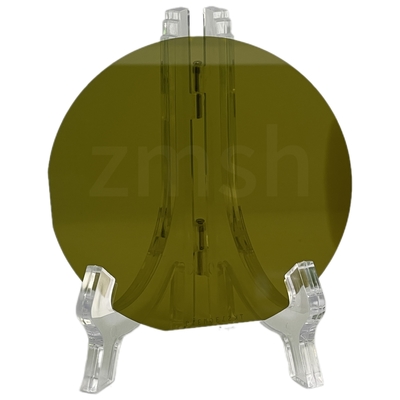

Produktanzeige

Produktionstechnik

Der Herstellungsprozess von 8-Zoll-Siliziumkarbid-Wafern (SiC) umfasst mehrere kritische Schritte, um ihre Qualität und Eignung für Halbleiteranwendungen zu gewährleisten.

Batch-Lapping: Sobald eine Kugel SiC-Kristall in einzelne Wafer gewachsen ist, werden sie in ein Batch-Lapping-System geladen.Dieses System verringert die Dicke der Wafer und sorgt dafür, dass die Oberfläche und die Unterfläche parallel sindJede Wafer wird dann manuell entladen, gemessen und nach Dicke sortiert.
Oberflächenvorbereitung: Die Oberflächenvorbereitung ist entscheidend für die Herstellung hochwertiger SiC-Wafer.Die Dichte der Verwerfungen und Kratzer muss unter einem bestimmten Niveau gehalten werden, um den Qualitätsstandards gerecht zu werden.Wenn die Oberfläche zu rau ist, wird eine Drahtsäge verwendet, um sie zu zerbrechen, obwohl dieser Prozeß arbeitsintensiv und kostspielig ist.
Wafer-Rückgewinnungsprozess: X-Trinsic bietet einen Wafer-Rückgewinnungsprozess an, bei dem die beschädigte Oberflächenschicht einer Wafer entfernt und neu poliert wird, um sie in einen gerätefähigen Zustand zu bringen.Dieses Verfahren kann den Unternehmen Kosten sparen und den Ertrag einer bestimmten Wafer um bis zu 50% erhöhen.
Chargenverarbeitung: Die aktuelle Produktion von SiC-Wafern erfolgt typischerweise mit Hilfe von Chargenverarbeitungswerkzeugen, die einen geringeren Durchsatz haben und auf kleinere Wafer beschränkt sind.Da sich die Industrie in Richtung größerer Wafergrößen bewegt, müssen sich die Werkzeuge für die Chargenverarbeitung möglicherweise anpassen, um größere Wafer effizient aufnehmen zu können.
Inspektion und Beseitigung von Defekten: Während des Herstellungsprozesses werden SiC-Kristalle auf Verwerfungen und Defekte überprüft.und alle Mängel beseitigt werden, um die Gesamtleistung und Qualität der Halbleiterwafer zu gewährleisten.
Reinheit und Epitaxialfilmverarbeitung: Nach Herstellung des Siliziumsubstrats wird es verarbeitet, um eine möglichst hohe Reinheit zu gewährleisten.Eine ordnungsgemäße Verarbeitung ist unerlässlich, um Fehler im Epitaxialfilm zu vermeiden., was zu qualitativ hochwertigeren und effizienteren Wafern führt, die spezifischen Anforderungen angepasst werden können.

Insgesamt umfasst der Herstellungsprozess von 8-Zoll-SiC-Wafern eine Reihe präziser Schritte zur Herstellung hochwertiger Halbleitermaterialien, die für eine Vielzahl von Anwendungen geeignet sind.

Häufige Fragen:

F: Wie ist der Versand und die Kosten?

A:(1) Wir akzeptieren DHL, Fedex, EMS usw.

(2) Es ist in Ordnung, wenn Sie ein eigenes Expresskonto haben, wenn nicht, können wir Ihnen helfen, sie zu versenden und

Die Fracht entspricht der tatsächlichen Rechnung.

F: Wie zahlen?

A: T/T 100% Anzahlung vor Lieferung.

F: Was ist Ihr MOQ?

A: (1) Für Lagerbestände beträgt die MOQ 1 Stück. Wenn 2-5 Stück ist es besser.

(2) Für kundenspezifische Waren beträgt die MOQ 10 Stück.

F: Wie ist die Lieferzeit?

A: (1) Für die Standardprodukte

Für Bestände: Die Lieferung erfolgt 5 Werktage nach Bestellung.

Für maßgeschneiderte Produkte: Die Lieferung erfolgt 2 -4 Wochen nach der Bestellung.

F: Haben Sie Standardprodukte?

A: Unsere Standardprodukte sind auf Lager.
