A-Achse Saphirwafer 60/40 Oberfläche und Schutz DSP monokristalline

Beschreibung des Produkts:

In der Halbleiterindustrie werden Saphirwafer wegen ihrer hervorragenden Kompatibilität mit verschiedenen epitaxialen Verfahren, einschließlich solcher mit III-V-Nitrid, Supraleitern,und Magnetfolien. Ihre geringe Gitterunterstimmung mit diesen Materialien und ihre robusten physikalischen und chemischen Eigenschaften machen sie ideal für komplexe Anwendungen wie nichtpolares und halbpolares GaN, ZnO,und AlN-EpitaxialwachstumSie werden auch für die Herstellung verschiedener Halbleiterdünnfolien verwendet, z. B. für Silicon On Sapphire (SOS) und als optische Fenster..999%) Einkristall-Aluminium-Oxid (Al2O3), diese Wafer weisen eine überlegene Oberflächenrauheit, Flachheit und Sauberkeit auf,Eigenschaften, die für eine optimale Leistung sowohl bei der Halbleiterherstellung als auch bei optischen Anwendungen unerlässlich sindWenn Sie einen zuverlässigen Lieferanten von hochwertigen Saphirwafern benötigen, wäre es von Vorteil, einen spezialisierten Anbieter zu finden.

Es ist wichtig zu betonen, dass der Einsatz von Saphirwafern viele fortschrittliche technologische Anwendungen unterstützt.die für die Verbesserung der Effizienz und Leistung elektronischer und optischer Geräte von entscheidender Bedeutung istIm Zuge der technologischen Weiterentwicklung nimmt die Rolle der Saphirwafer weiter zu und stärkt ihre Position als wichtige Komponente in den Spitzenbereichen der Materialwissenschaft und -technik.

Eigenschaften:

Anwendungen:

C-Ebene Saphir Substrate werden weit verbreitet für die Ablagerung von Breitbandnitriden und Oxid Halbleitermaterialien, wie Galliumnitrid (GaN), Aluminiumnitrid (AlN),Indiumnitrid (InN), Zinkoxid (ZnO für die Emission von ultraviolettem Licht) und Zinnoxid (SnO2 für ultraviolette Leuchtstoffe).Diese Substrate sind aufgrund ihrer hervorragenden Kompatibilität mit III-V und II-VI zusammengesetzten Halbleitern besonders bevorzugt..

Darüber hinaus werden Standard-C-Plane (0001) Saphirsubstrate bei der Herstellung von weißen und blauen LEDs weit verbreitet.sowie ultraviolette und tiefe ultraviolette LED-Epitaxialschichten unter Verwendung von Techniken wie Metallorganische Chemische Dampfdeposition (MOCVD) und Molekularstrahl-Epitaxie (MBE)Sie werden auch in der Plasma-Verstärkten Chemischen Dampfdeposition (PECVD) für das epitaxielle Wachstum verwendet.

Darüber hinaus dienen Standardsafirsubstrate verschiedenen Hightech-Anwendungen, einschließlich als Substrate für Heterojunction Bipolar Transistors (HBTs), Laserdioden (LDs) und ultraviolette Detektoren.Sie werden auch als Substrate für Nanoröhrchen und als Wärmeabbaumaterialien bei hohen Temperaturen verwendetDiese Vielseitigkeit macht Saphirsubstrate zu einem wichtigen Bestandteil für die Entwicklung moderner technologischer Lösungen in verschiedenen Branchen.von erneuerbaren Energien zu fortschrittlicher Elektronik und Photonik, was ihre zentrale Rolle bei der Ermöglichung innovativer, leistungsstarker Anwendungen widerspiegelt.

Vorteile:

Die von Zhiming Technology bereitgestellten Saphirwafer werden aus 99,999% hochreinen, einkristallinen optischen Al2O3-Materialien hergestellt, die eine außergewöhnliche Qualität gewährleisten.Verwendung spezialisierter chemisch-mechanischer Poliertechniken (CMP), erreichen wir eine kostengünstige und überlegene Leistung mit einer Oberflächenrauheit von weniger als 0,2 nm auf der C-Ebene und weniger als 0,5 nm auf anderen Ebenen, einschließlich A, M, R, N, V und 10-14 Ebenen.Jede Wafer wird in einem Reinraum der Klasse 100 mit ultrareinem Wasser mit einem Widerstand von mehr als 18 MΩ*cm einer strengen Reinigung unterzogen, die ein Höchstmaß an Sauberkeit garantieren.

Um die Flexibilität der Forschung für unsere Kunden zu maximieren, sind die Wafer entweder als 25 Stück pro Box oder einzeln verpackt.Gewährleistung der Rechenschaftspflicht und Qualitätssicherung in der gesamten LieferketteDie Wafer werden in kompakten und robusten Kartons verpackt, um einen sicheren Transport und Kosteneinsparungen zu gewährleisten.

Als führender Zulieferer von Saphirwafern ist Zhiming Technology bestrebt, die besten Produkte und Dienstleistungen anzubieten und nutzt unsere Technologie zum Nutzen der globalen Gemeinschaft.Unser Fokus liegt auf kontinuierlicher Innovation und Kundenzufriedenheit, die sich bemühen, den spezifischen Bedürfnissen von Forschern und Fachleuten aus der Industrie weltweit gerecht zu werden.

Verpackung und Versand:

Häufige Fragen:

F: Welcher Markenname trägt das Saphirwaferprodukt?

A: Der Markenname ist ZMSH.

F: Wo wird das Produkt aus Saphirwafer hergestellt?

A: Das Produkt wird in China hergestellt.

F: Welche Zertifizierungen hat das Saphirwaferprodukt?

A: Das Produkt ist ROHS-zertifiziert.

F: Wie hoch ist die Mindestbestellmenge für das Saphirwaferprodukt?

A: Die Mindestbestellmenge beträgt 25 Stück.

F: Wie hoch ist der Preis für das Saphirwaferprodukt?

A: Der Preis wird von Fall zu Fall festgelegt.

F: Welche Verpackungsdetails gibt es für das Saphirwaferprodukt?

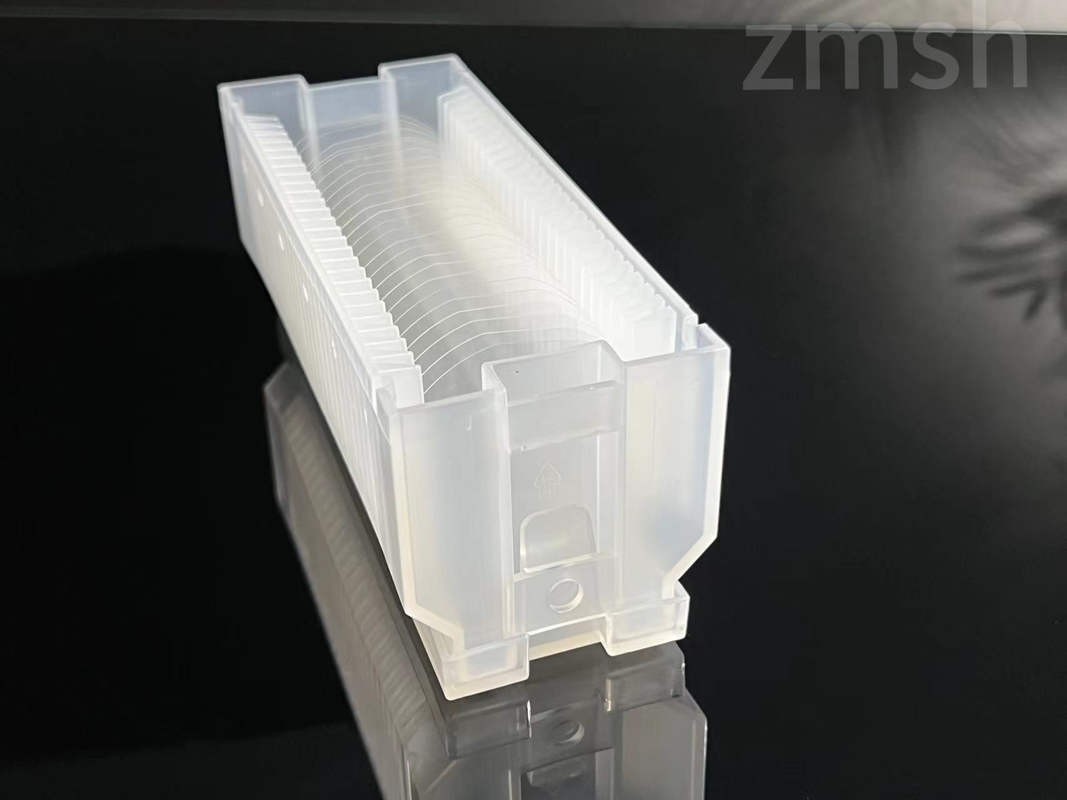

A: Das Produkt ist in einer Kassettenbox mit 25 Stück verpackt.

F: Wie lange dauert die Lieferzeit für das Saphirwaferprodukt?

A: Das Produkt wird innerhalb von 30 Tagen geliefert.

F: Welche Zahlungsbedingungen gelten für das Produkt aus Saphirwafer?

A: Die Zahlungsbedingungen sind T/T.

F: Wie hoch ist die Versorgungsfähigkeit des Saphirwaferprodukts?

A: Die Lieferkapazität beträgt 20.000 Stück pro Monat.
