Saphirrohr

Produktübersicht

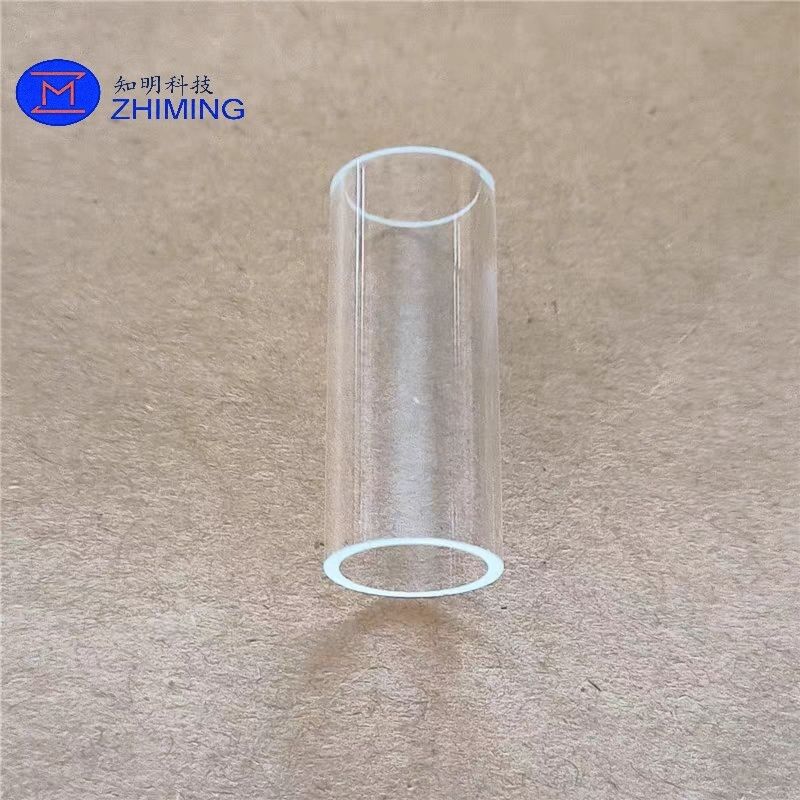

    EFG-Saphirrohre und -profile sind einkristalline Saphirkomponenten, die mittels des Edge-defined Film-fed Growth (EFG)-Verfahrens direkt aus hochreinem Aluminiumoxid der Reinheit 4N5 gezüchtet werden. Das Grundprinzip besteht darin, den Kristallquerschnitt durch maßgefertigte Molybdän-Düsen zu formen: Geschmolzenes Aluminiumoxid steigt durch Kapillarkraft entlang der internen Schlitze der Düse nach oben und bildet einen Flüssigkeitsfilm. Nachdem der Impfkristall den Flüssigkeitsfilm berührt, wird er langsam nach oben gezogen, wobei die Schmelze kontinuierlich entlang der Kristallorientierung des Impfkristalls kristallisiert und erstarrt. Dadurch wachsen direkt lange Einkristallprofile mit exakt derselben Querschnittsform wie die Düse. Dieses Verfahren erzielt eine endkonturnahe Formgebung (Near-Net-Shape), was nachfolgende Bearbeitungszugaben wie Schneiden und Bohren erheblich reduziert. Seine Materialausnutzungsrate und Massenproduktionseffizienz sind der herkömmlichen Kyropoulos-Vollblockbearbeitungslösung deutlich überlegen. Die Produkte weisen alle inhärenten Vorteile von einkristallinem Saphir auf: hohe Temperaturbeständigkeit, extreme Härte, hohe Korrosionsbeständigkeit, hervorragende elektrische Isolation und eine breitbandige Lichtdurchlässigkeit, und zeichnen sich durch herausragende Längen, geringe Wandstärken sowie hohe Wirtschaftlichkeit aus. Kundenspezifische Geometrien wie gerade Rohre, Stufenrohre, Reduzierrohre, Rundstäbe, dünne Platten und Sonderprofile sind verfügbar. Sie stellen kostengünstige Einkristall-Lösungen für Hochtemperaturindustrien, allgemeine Halbleiterprozesse, die Förderung chemischer Fluide und die optische Inspektion dar.

Wesentliche technische Merkmale
1. Endkonturnahes EFG-Züchtungsverfahren
    Maßgeschneiderte Düsen formen den Kristallquerschnitt direkt, sodass die gezüchteten Profile bereits nahezu der Endform entsprechen. Ein aufwendiger Materialabtrag aus massiven Kristallblöcken wie beim Kyropoulos-Verfahren entfällt. Die Materialausnutzung kann über 60 % erreichen (bei mechanisch bearbeiteten Kyropoulos-Rohren üblicherweise unter 20 %), was den Rohstoffverlust sowie die Bearbeitungskosten erheblich senkt und sich ideal für die Serienfertigung standardisierter Produkte eignet.

2. Spezifikationsvorteil durch große Längen & geringe Wandstärken
    Lange Profile mit einer Länge von über 1500 mm können in einem einzigen Durchlauf gezüchtet werden, wobei die minimale Wandstärke auf 0,3 mm geregelt werden kann – ideal für den Medientransport über lange Strecken und die Bestückung langer Öfen. Bedingt durch die Blockgröße erfordern lange Kyropoulos-Rohre ein Zusammenfügen, und die Bearbeitung dünnwandiger Rohre ist mit enormen Materialverlusten und hohen Kosten verbunden.

3. Hochreine Einkristall-Materialbasis
    Das Basismaterial ist hochreines einkristallines α-Al₂O₃ der Reinheit 4N5 (≥99,995 %), ein monolithischer Einkristall frei von Korngrenzen, Poren und Verunreinigungsseigerungen. Obwohl seine Kristallgüte der von Kyropoulos-gezüchteten Blöcken geringfügig nachsteht, ist sie herkömmlichen Rohren aus polykristalliner Aluminiumoxidkeramik oder Quarzglas weit überlegen und erfüllt die Leistungsanforderungen der meisten Industrieanwendungen.

4. Ultrahohe Temperatur- & Thermoschockbeständigkeit
    Das Material besitzt einen Schmelzpunkt von 2050℃ und eine Dauerbetriebstemperatur von bis zu 1600℃ in oxidierender Atmosphäre. Dank des niedrigen thermischen Ausdehnungskoeffizienten weist es bei hohen Temperaturen minimale Maßveränderungen auf und widersteht starken Thermoschocks ohne Rissbildung – optimal für thermische Anwendungen wie Rohröfen, Hochtemperatursintern und Mitteltemperatur-Plasma.

5. Hohe Härte, Verschleiß- & chemische Korrosionsbeständigkeit
    Mit einer Mohshärte von 9 verfügt es über eine hervorragende Verschleiß- und Kratzfestigkeit und widersteht Hochdruck-Fluidströmungen sowie Partikelabrieb. Es zeichnet sich durch eine extrem hohe chemische Inertheit aus, widersteht den meisten starken Säuren, Laugen und organischen Lösungsmitteln bei Raumtemperatur und wird lediglich von Flusssäure und heißer Phosphorsäure langsam angegriffen. Seine Lebensdauer ist deutlich länger als die von Quarz- und Glasrohren.

6. Hervorragende elektrische Isolation & optische Leistung
    Mit einem spezifischen Widerstand bei Raumtemperatur von über 10¹⁴ Ω·cm und stabilen dielektrischen Eigenschaften gewährleistet es eine zuverlässige Hochspannungsisolation – ideal für HF- und Hochleistungs-Spannungsanwendungen. Es weist eine hohe Transmission im Wellenlängenbereich von 190 nm (UV) bis 4,5 μm (mittleres Infrarot) auf und erfüllt alle Anforderungen an die optische Durchlässigkeit bei der Fluidbeobachtung, optischen Inspektion und UV-Reaktion.

7. Umfassende Struktur-Maßanfertigung & Präzisionsbearbeitung
    Profile mit verschiedenen Querschnitten wie rund, quadratisch und Sonderformen können durch Werkzeugwechsel individuell angepasst werden. Verfügbar sind unter anderem gerade Rohre, Stufenrohre, Reduzierrohre und genutete Rohre. Weiterverarbeitungsschritte wie Stirnflächenpolieren, Innen-/Außen-Feinschleifen, Anfasen, Präzisionsbohren und Metallisierungsversiegelungen können präzise nach Vorgabe der Anlagenschnittstellen ausgeführt werden.

8. Großserienfertigung & Kostenvorteil
    Überlange Profile können in einem einzigen Ziehvorgang hergestellt und anschließend durch Trennen und Segmentieren in mehrere Endprodukte aufgeteilt werden, was zu einer hohen Effizienz in der Serienfertigung führt. In Verbindung mit der hohen Materialausnutzung durch die endkonturnahe Formgebung sind die Gesamtkosten des Produkts deutlich niedriger als bei vergleichbaren Kyropoulos-Produkten – optimal für kostenbewusste industrielle Großserienanwendungen.

Standard-Spezifikationen

Typische Anwendungen

1. Hochtemperaturindustrie: Auskleidungen für Rohröfen, Schutzrohre für Hochtemperatursintern, Thermoelement-Schutzhülsen, metallurgische Hochtemperatur-Förderrohre; hält 1600℃ Hochtemperatur und Thermoschocks im Dauerbetrieb stand und ersetzt Quarzrohre zur deutlichen Verlängerung der Lebensdauer
2. Allgemeine Halbleitertechnik: Plasma-Gaszuleitungsrohre im mittleren und unteren Segment, Prozessreinigungsleitungen, Wafer-Transfer-Schutzhülsen; beständig gegen Plasmabeschuss mittlerer Intensität, mit besserer Wirtschaftlichkeit als High-End-Kyropoulos-Halbleiterrohre
3. Chemische Fluidtechnik: Förderrohre für stark korrosive Fluide, Beobachtungsrohre für chemische Reaktionen, Reinstmedien-Rohrleitungen; beständig gegen die meisten Säuren und Laugen bei garantierter Medienreinheit
4. Optik- & Inspektionsbereich: Durchflusszellen für die optische Detektion, UV-Reaktionsrohre, Spektrometer-Probenrohre, Laserkavitäts-Schutzrohre; vereint hohe optische Transmission mit chemischer Beständigkeit
5. Allgemeiner Industriebereich: Verschleißfeste Wellenhülsen, Fluiddüsen, Sensorschutzhülsen, Hochtemperatur-Schauglasrohre; ersetzt Metalle, Kunststoffe und herkömmliche Keramiken für eine deutlich längere Lebensdauer

Qualitätskontrolle

Es ist ein durchgängiges Qualitätskontrollsystem von der Düsenherstellung bis zur Auslieferung der Endprodukte etabliert, und jedes Produkt durchläuft strenge mehrdimensionale Prüfungen. Zu den Kernprüfpunkten gehören: Maßgenauigkeitsprüfung von Innen-/Außendurchmesser und Wandstärke, Koaxialitäts- und Geradheitskalibrierung, lückenlose visuelle Fehlerprüfung der Rohre (Kratzer, Kantenausbrüche, Blasen, Einschlüsse), Oberflächenrauheitsprüfung, stichprobenartige Druck- und Dichtheitsprüfungen sowie die Verifizierung der optischen Transmission. Für Industrieprodukte können Standard-Prüfberichte und für Produkte mit speziellen Anforderungen XRD-Kristallorientierungsberichte bereitgestellt werden, was präzise Parameter und stabile Leistung für unterschiedliche Industrieanforderungen garantiert.
