Saphir-Oblate
Created with Pixso. Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte

Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte

Markenbezeichnung: ZMSH
Modellnummer: Saphirrohr
MOQ: 25
Preis: Fluctuates with market
Lieferzeit: 4-9 Wochen
Zahlungsbedingungen: T/T
Einzelheiten
Herkunftsort:
Shanghai, China
Material:
Synthetisches einkristallines Al₂O₃ (Saphir)
Struktur:
Gerades Rohr / Stufenrohr / Saphir + Metallbaugruppe
Außendurchmesser (OD):
Kundenspezifisch (φ2mm – φ120mm)
Wandstärke:
Kundenspezifisch (0,3 mm – 10 mm)
Gesamtlänge:
Bis zu 1500 mm / kundenspezifisch
Oberflächenbeschaffenheit:
Geschliffen / Feingeschliffen / Poliert nach Bedarf
Materielle Reinheit:
Güteklasse 4N5 (≥ 99,995 % Al₂O₃)
Hauptanwendung:
Halbleiterplasma / Hochtemperaturofen / optische Verwendung
Hervorheben:

Saphirrohr Präzisionsbearbeitung

,

Saphirwafer hohe Transmission

,

Saphirrohr Sekundärbearbeitung

Produkt-Beschreibung

Produktübersicht

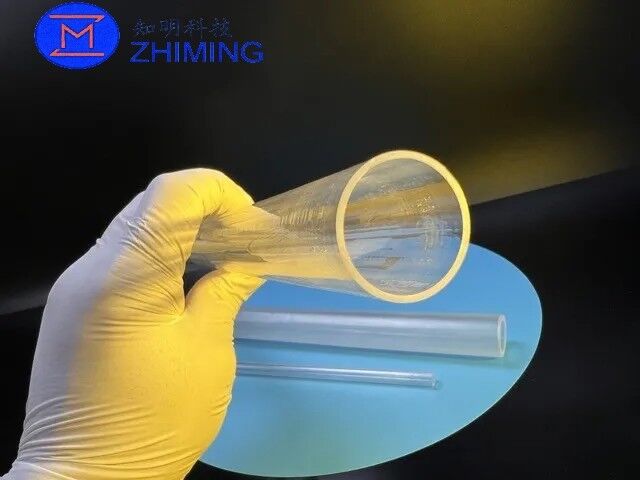

   Saphirtuben sind röhrenförmige Einkristallkomponenten, die aus hochreinem synthetischem Einkristallkorund (α-Al₂O₃) gefertigt werden. Einkristallbarren werden durch Verfahren wie die Kyropoulos-Methode und Edge-defined Film-fed Growth (EFG) gezüchtet und dann durch mehrere Verfahren bearbeitet, einschließlich präziser interner Zerspanung, zylindrischem Innen-/Außenschleifen und Endflächenpolieren.Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe HärteSie erben alle hervorragenden Eigenschaften von Saphir-Einkristallmaterialien und integrieren fünf Kernvorteile: Hochtemperatur-, hohe Härte-, starke Korrosionsbeständigkeit, hohe elektrische Isolierung und Breitbandlichtdurchlässigkeit. Sie können unter extremen Arbeitsbedingungen wie hohen Temperaturen, hohem Druck, starker Korrosion und Plasmabeschuss lange Zeit stabil arbeiten und dienen als hochwertige Upgrade-Alternative zu Quarzrohren, Borosilikatglasrohren und gewöhnlichen Keramikrohren. Sie werden häufig in Halbleitern, Hochtemperaturindustrien, optischen Lasern, chemischen Flüssigkeiten, wissenschaftlichen Forschungsinstrumenten und anderen Bereichen eingesetzt. Die Produkte unterstützen die vollständige dimensionale Anpassung und die sekundäre Präzisionsbearbeitung und können die Installationsschnittstellen und Prozessanforderungen verschiedener Geräte erfüllen.



Kerntechnische Merkmale



1. Hochreines Einkristallmaterialsystem

    Einkristalle werden aus hochreinem Aluminiumoxid-Rohmaterial der Güteklasse 4N5 (99,995 %) und höher mit einer hexagonalen α-Kristallstruktur gezüchtet. Die gesamte Röhre ist frei von Korngrenzen, Poren und Verunreinigungsausscheidungen. Ihre Kristallintegrität und Gleichmäßigkeit sind denen von polykristallinen Keramik- und Glasrohren weit überlegen und gewährleisten eine langfristige Leistungsstabilität unter extremen Arbeitsbedingungen.



2. Ultrahohe Temperatur- und Thermoschockbeständigkeit

    Das Material hat einen Schmelzpunkt von bis zu 2050℃, eine langfristige Dauerbetriebstemperatur von bis zu 1600℃ und eine kurzzeitige Hochtemperaturtoleranz von 1900℃. Sein Wärmeausdehnungskoeffizient beträgt nur 5,8 × 10⁻⁶/℃, viel niedriger als bei normalem Glas, und es kann starken Thermoschocks ohne Rissbildung standhalten. Es ist für Hochtemperatur-Thermoszenarien wie Röhrenöfen, Hochtemperatursintern und Plasmareaktionen geeignet.Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte



3. Ultrahohe mechanische Festigkeit und Verschleißfestigkeit

    Mit einer Mohs-Härte von 9, nur von Diamant übertroffen, hat es eine Biegefestigkeit von etwa 400 MPa und eine Druckfestigkeit von etwa 2000 MPa. Die Rohrwand hat eine starke mechanische Steifigkeit, Verschleiß- und Kratzfestigkeit und kann Hochdruck-Flüssigkeitsspülungen und Hochgeschwindigkeits-Luftstromerosion widerstehen. Es ist nicht leicht, nach langer Nutzungsdauer Kratzer und Verschleiß zu erzeugen, und seine Lebensdauer ist mehrmals so hoch wie die von Quarzrohren.



4. Starke chemische Inertheit und Korrosionsbeständigkeit

    Es ist bei Raumtemperatur praktisch unlöslich in allen starken Säuren, Laugen und organischen Lösungsmitteln und kann nur langsam von Flusssäure und heißer Phosphorsäure korrodiert werden. Es kann rauen Prozessumgebungen wie Plasmaätzen und Dampfabscheidung in der Halbleiterfertigung standhalten, ohne Partikelabscheidung und Materialalterung, wodurch die Prozessreinheit und die Produktausbeute gewährleistet werden.



5. Hervorragende elektrische Isolations- und Dielektrizitätseigenschaften

    Mit einem Raumtemperaturwiderstand von über 10¹⁴ Ω·cm verfügt es über eine ausgezeichnete elektrische Isolierung, eine stabile Dielektrizitätskonstante und einen extrem geringen dielektrischen Verlust. Es kann eine zuverlässige elektrische Isolierung unter Hochspannungs- und Hochfrequenzarbeitsbedingungen ohne Leckage, Funkenbildung und Signalstörungen erreichen und eignet sich für RF-Plasma, Hochspannungsnetzteile, Mikrowellengeräte und andere Szenarien.Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte



6. Breitbandige hohe Transmissionsleistung

    Es hat eine hohe Lichtdurchlässigkeit in einem breiten Band von 190 nm Ultraviolett bis 4,5 μm Mittelinfrarot, und die sichtbare Lichtdurchlässigkeit kann mehr als 85 % erreichen. Optische Rohre können eine Spiegelpolitur an Innen- und Außenwänden erreichen, und die Lichttransmissionseffizienz kann durch Antireflexionsbeschichtungen weiter verbessert werden. Sie eignen sich für optische Anwendungen wie Laserhohlräume, optische Detektionsdurchflusszellen und ultraviolette Reaktionsgeräte.



7. Vollparametrische Anpassung und Präzisionsbearbeitungsfähigkeit

    Vollständige dimensionale Anpassung von Außendurchmesser, Innendurchmesser, Wandstärke und Länge wird unterstützt. Verschiedene Strukturen wie gerade Rohre, gestufte Rohre, Reduzierrohre, gerillte Rohre und geflanschte Rohre können bearbeitet werden. Sekundärbearbeitungen wie Endflächen-Spiegelpolitur, feines zylindrisches Innen-/Außenschleifen, Anfasen, Präzisionsbohren und Oberflächenstrukturierung können durchgeführt werden, um die Installationsanforderungen der Geräte genau zu erfüllen.



8. Dichtungsmontage und SystemkompatibilitätSaphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte

    Hochpräzise Dichtungsmontage von Saphirtuben mit Metallgehäusen und Keramiksockeln kann realisiert werden. Unterstützende Komponenten wie kundenspezifische Flansche, Dichtungsflächen und Positionierungsstrukturen sind verfügbar. Fertige Produkte können direkt an Anlagenrohrleitungssysteme mit zuverlässiger Dichtleistung angeschlossen werden und erfüllen die Dichtungsanforderungen von Hochvakuum-, Hochdruck- und Hochrein-Gaslieferungen.





Standard Spezifikationen



 Artikel  Spezifikation
 Produktname   Saphirtube
 Material

Hochreines synthetisches Einkristallkorund (α-Al₂O₃)


 Kristallstruktur  Hexagonale α-Phase
 Außendurchmesser (OD) φ2mm – φ120mm (Anpassbar)
 Innendurchmesser (ID) φ1mm – φ110mm (Anpassbar)
 Wandstärke 0,3 mm – 10 mm (Anpassbar)
 Gesamtlänge  1500mm (Bis zu 1500mm, anpassbar)
 Oberflächengüte

Geschliffen / Fein geschliffen / Spiegelpoliert (Anpassbar)


 Materialreinheit 4N5 Klasse (≥99,995 %)
 Schmelzpunkt 2050℃
 Langzeit-Betriebstemperatur ≤ 1600℃
 Mohs-Härte Grad 9
 Transmissionsband 190nm – 4,5 μm
 Optionale Strukturen

Gerade / Gestuft / Reduzierend / Gerillt / Metallversiegelte Montage


 Anwendung

Halbleiter / Hochtemperatur-Ofen / Optischer Laser / Chemische Flüssigkeit / Wissenschaftliches Instrument





Saphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte





Typische Anwendungen

  1. Halbleiterbereich: Plasmageneratorrohre, Reaktionskammer-Linerrohre, Prozessgaszuführungsrohre, Ätzanlagen-Schutzrohre, Halbleiterreinigungsprozessleitungen
  2. Hochtemperatur-Industriebereich: Röhrenofen-Liner, Hochtemperatursinter-Schutzrohre, Thermoelementschutzhülsen, Einkristallzüchtungs-Ofenrohre, metallurgische Hochtemperatur-Beobachtungsrohre
  3. Optischer Laserbereich: Festkörperlaser-Hohlraumrohre, Laserblitzlampen-Schutzrohre, optische Detektionsdurchflusszellen, UV/IR-Optikfensterrohre, Spektrometer-Probenrohre
  4. Chemischer Flüssigkeitsbereich: Hochkorrosive Flüssigkeitszuführungsrohre, chemische Reaktionsrohre, Hochrein-Medium-Leitungen, Hochdruck-Flüssigkeits-BeobachtungsrohreSaphirrohr:Verfügbar über beide Wachstumsverfahren KY und EFG Hochtemperatur-Experimente hohe Härte
  5. Wissenschaftliche Forschung & Medizinbereich: Labor-Hochtemperatur-Reaktionsrohre, biomedizinische Beobachtungsrohre, MEMS-Geräte-Verpackungsrohre, Kernstrahlungsdetektions-Fensterrohre

Qualitätskontrolle

    Ein vollständiges Qualitätskontrollsystem für Halbleiterqualität ist etabliert. Jede Saphirtube durchläuft eine strenge mehrdimensionale Inspektion, und ein vollständiges Analysezertifikat (COA) kann bereitgestellt werden. Kerninspektionspunkte umfassen: Maßgenauigkeitsprüfung von Innen-/Außendurchmesser und Wandstärke, Koaxialitäts- und Geradheitskalibrierung, visuelle Fehlerprüfung der gesamten Röhre (Kratzer, Kantenabsplitterungen, Blasen, Verunreinigungen), Oberflächenrauheit und Oberflächengüteprüfung, Druckfestigkeits- und Luftdichtheitsprüfung, Stichprobenprüfung der optischen Transmission, Überprüfung der Sauberkeit und staubfreien Verpackung, um genaue Produktparameter und stabile Leistung zu gewährleisten, um die strengen Anforderungen von High-End-Industrie- und wissenschaftlichen Forschungsszenarien zu erfüllen.
