Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y

Produkt-Details

Herkunftsort: China

Markenname: zmkj

Modellnummer: LT-001

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 25pcs

Preis: by case

Verpackung Informationen: HAUSTIER Filme oder casstle 25pcs Fall durch Reinigungsraum mit 100 Graden

Lieferzeit: 15-30days

Versorgungsmaterial-Fähigkeit: 5000pcs/month

Erhalten Sie besten Preis
Hervorheben:

Oblate 4inch LiTaO3

,

LT Lithium Tantalate Thin Oblaten

,

Oblate des Halbleiter-LiNbO3

Materialien:
Einzelner Kristall LT LN
Industrie:
Halbleiterwafer, Sägeoblate, optische Oblate
Anwendung:
5G, SÄGE-Gerät, optisches Glas,
Farbe:
gelb, rot, schwarz
Größe:
4inch
Orientierung:
Y-42° Common
Materialien:
Einzelner Kristall LT LN
Industrie:
Halbleiterwafer, Sägeoblate, optische Oblate
Anwendung:
5G, SÄGE-Gerät, optisches Glas,
Farbe:
gelb, rot, schwarz
Größe:
4inch
Orientierung:
Y-42° Common
Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y

Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y

LT u. LN-Oblate

Das Grundprinzip von SÄGE-Geräten ist die Generation von elastischen Oberflächenwellen von den elektrischen Signalen und von ihrer Rückumwandlung. Das Substratmaterial ist ein piezoelektrischer Kristall solcher Quarz (SiO2), Lithium Tantalate (LiTaO3) oder Lithium-Niobat (LiNbO3). Dieses sind einzelne Kristallmaterialien, die nach dem Wachstumsprozess mit einer definierten Orientierung zu einer Oblate herausgeschnitten werden. NQW produzierte diese Oblate für SÄGE-Fertigung und R&D-Mitten. Finden Sie bitte unterhalb der typischen Spezifikationsanforderungen.

Anwendung

Hauptsächlich verwendet auf den photoelektrischen und anderen Gebieten

Spezifikation

  • Oblate size4 " 6" 4" 6"
  • Durchmesser (Millimeter) 100,0 ± 0.2150.0 ± 0.2100.0 ± 0.2150.0 ± 0,2
  • Stärke (μm) 350 ± 20500 ± 20200/350 ± 20200/350 ± 20
  • Orientation128º gedrehtes Y axis128º drehte Y axis36-50º gedrehtes Y axis36-50º drehte y-Achse
  • Orientierungs-Ebene (Millimeter) 32,5 ± 1.047.5 ± 1.032.5 ± 1.047.5 ± 1,0
  • NTV (μm) ≦4≦4≦4≦4
  • PLNTV (≦0.5μm, Standortgröße 5mm) (%) 100100100100
  • Sori (μm) ≦50≦50≦50≦75/≦50
  • Oberfläche: Front sidePolishedPolishedPolishedPolished
  • Oberfläche: Zurück sideLapped
  • (GASCHROMATOGRAPHIE #2000) eingehüllt
  • (GASCHROMATOGRAPHIE #2000) eingehüllt
  • (GC#1000) eingehüllt
  • (GC#2000/GC#1000)

Produktanzeige

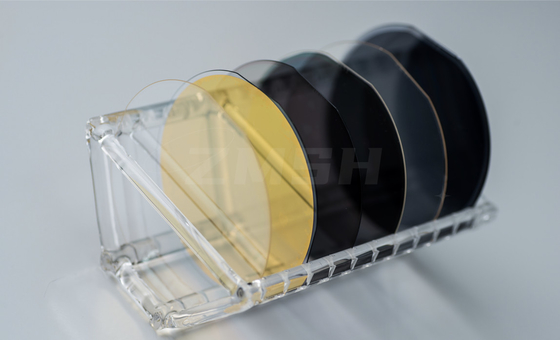

Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y 0

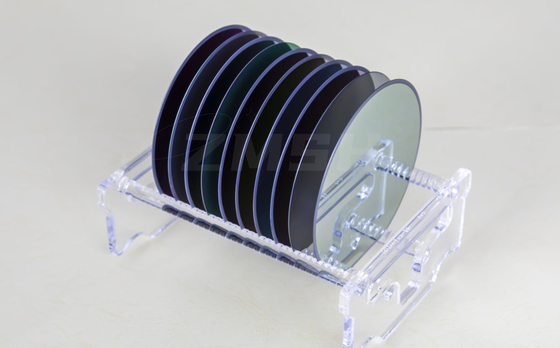

Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y 1

Verwandte Produkte

GaAs-Oblate

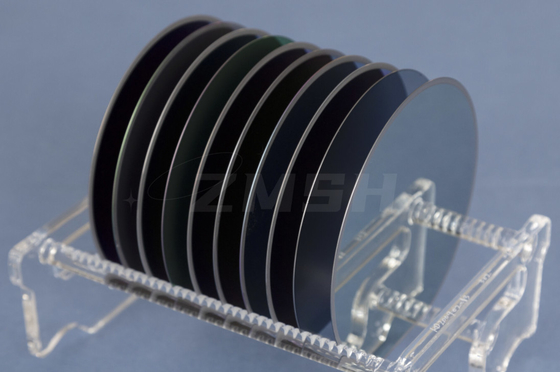

Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y 2

GE-Oblate

Oblaten LN LiTaO3 LiNbO3 LT Thin Films Wafers 42°Y 3

FAQ

Q. Haben Sie irgendeinen Vorrat an Oblate oder Barren?

ja sind aslike 3inch, allgemeine Substratoblaten der Größe 4inch auf Lager.


Q. Wo wird Ihre Firma lokalisiert?
Unsere Firma gelegen in Shanghai, China. Fabrik ist in Wuxi-Stadt.

Q., wie lang nimmt, um die Produkte zu erhalten?
Im Allgemeinen nimmt es 1~4 Wochen, um zu verarbeiten und dann Lieferung.

Es ist, von der Quantität und von der Größe der Produkte abzuhängen.

Q: Wie über Lohnausdruck u. -lieferung?

T/T 50%deposit und linkes Teil vor Lieferung durch UHRKETTE.
