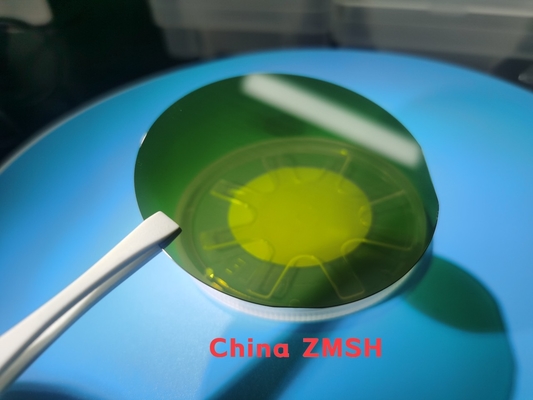

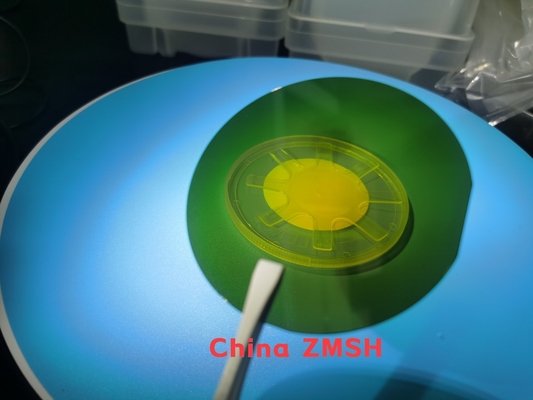

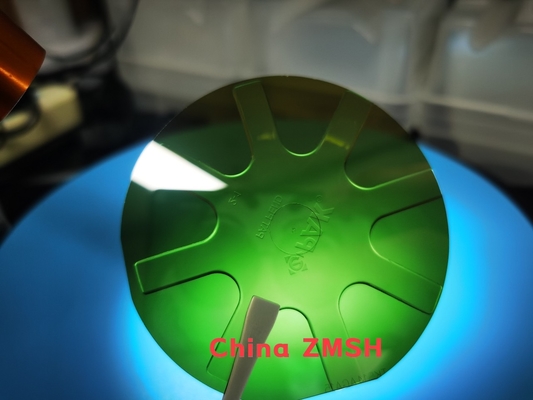

4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device
  • 4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device
  • 4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device
  • 4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device
  • 4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device
  • 4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device

4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device

Herkunftsort China
Markenname tankblue
Zertifizierung CE
Modellnummer 4h-n
Produkt-Details
Materialien:
SIC Kristall
Art:
4h-n
Reinheit:
99,9995 %
Widerstandskraft:
0.015~0.028ohm.cm
Größe:
2-8inch 2inch, 3inch, 4inch, 6inch, 8inch
Stärke:
350um oder besonders angefertigt
MPD:
《2cm-2
Anwendung:
für SBD MOS Device
TTV:
《15um
Bogen:
《25um
Kette:
《45um
Oberfläche:
Si-Gesicht CMP, Cgesicht Parlamentarier
Markieren:

4 H-N Sic Crystal

,

sic Oblaten 6inch

,

SBD-Gerät-sic Oblaten

Produkt-Beschreibung





Oblaten 4inch 6inch 4H-N sic blinder Hauptproduktionsgrad für SBD MOS Device



1. Vergleich von Drittgenerations- Halbleitermaterialien



Ist ein Drittgenerations- Halbleitermaterial, das große Vorteile in Niederleistungs hat, Miniaturisierungs-, Hochspannungs- und Hochfrequenzanwendungsszenario sic Kristall. Die Drittgenerations- Halbleitermaterialien werden durch Silikonkarbid und Galliumnitrid dargestellt. Verglichen mit den vorhergehenden zwei Generationen von Halbleitermaterialien, ist der größte Vorteil seine breite Band-freie Breite, die garantiert, dass sie höhere elektrische Feldstärke eindringen kann und für das Vorbereiten von Hochspannungs- und Hochfrequenzstarkstromgeräten passend ist.

2. Klassifikation

   Substrate des Silikonkarbids sic können in zwei Kategorien unterteilt werden: halb-Isolier Karbidsubstrate des Silikons (UNO-dopend des hohen Reinheitsgrades und V-lackiertes 4H-SEMI) mit hoher Widerstandskraft (resistorivity ≥107Ω·cm) und leitfähige Silikonkarbidsubstrate mit niedriger Widerstandskraft (die Widerstandskraftstrecke ist 15-30mΩ·cm).

4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 04H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 14H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 2

2. Spezifikation für Oblaten 6inch 4H-N sic. (2inch, 3inch 4inch, sic Oblate 8inch ist auch verfügbar)

Grad

Nullmpd-Produktion

Grad (z-Grad)

Standardproduktions-Grad (p-Grad)

Blinder Grad

(D-Grad)

Durchmesser 99,5 mm~100.0 Millimeter
Stärke 4H-N 350 μm±20 μm 350 μm±25 μm
4H-SI 500 μm±20 μm 500 μm±25 μm
 Oblaten-Orientierung Weg von der Achse: 4.0°toward <1120> ±0.5°for 4H-N, auf Achse: <0001> ±0.5°for 4H-SI
 Micropipe-Dichte 4H-N ≤0.5cm-2 cm2 ≤2 cm2 ≤15
4H-SI ≤1cm-2 cm2 ≤5 cm2 ≤15
※ Widerstandskraft 4H-N 0.015~0.025 Ω·cm 0.015~0.028 Ω·cm
4H-SI ≥1E9 Ω·cm ≥1E5 Ω·cm
 Flache hauptsächlichorientierung {10-10} ±5.0°
 Flache hauptsächlichlänge 32,5 mm±2.0 Millimeter
Flache zweitenslänge 18,0 mm±2.0 Millimeter
 Flache zweitensorientierung Silikon nach oben: 90°CW. von flachem Haupt±5.0°
 Rand-Ausschluss 3 Millimeter
LTV/TTV/Bow /Warp ≤3 μm/≤5 μm/≤15 μm/≤30 μm ≤10 μm/≤15 μm/≤25 μm/≤40 μm

※ Rauheit

Polnisches Ra≤1 Nanometer
CMP Ra≤0.2 Nanometer Ra≤0.5 Nanometer

 Rand-Sprünge durch hohe Intensitäts-Licht



Kein Kumulatives Länge ≤ 10 Millimeter, einzelnes length≤2 Millimeter
 Hexen-Platten durch hohe Intensitäts-Licht Kumulativer Bereich ≤0.05% Kumulativer Bereich ≤0.1%
 Polytype-Bereiche durch hohe Intensitäts-Licht Kein Kumulatives area≤3%
 Sichtkohlenstoff-Einbeziehungen Kumulativer Bereich ≤0.05% Kumulativer Bereich ≤3%

Silikon-Oberflächen-Kratzer durch hohe Intensitäts-Licht

Kein Kumulativ len ‚gth≤1×wafer-Durchmesser
Rand Chips High By Intensity Light Keine ermöglichten Breite und Tiefe ≥0.2 Millimeter 5 gewährt, ≤1 Millimeter jeder

Silikon-Oberflächenverschmutzung durch hohe Intensität

Kein

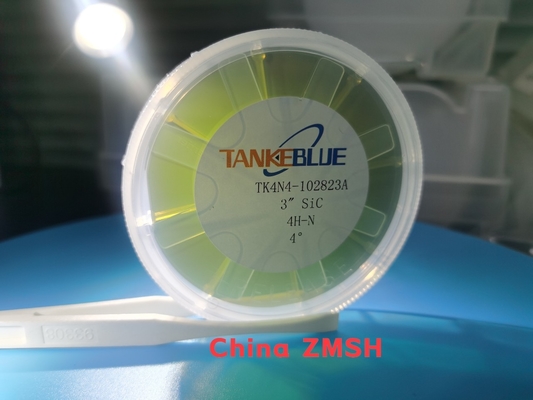

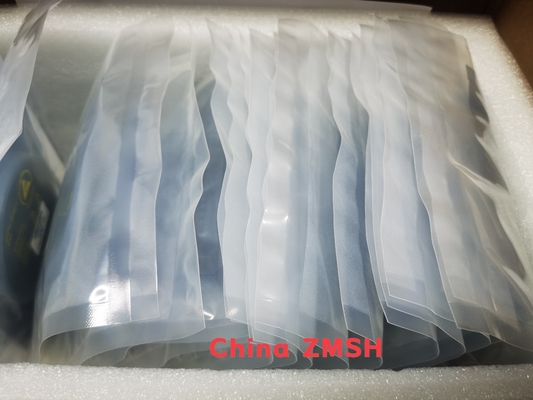

Verpacken Multi-Oblate Kassette oder einzelner Oblaten-Behälter



N-artige sic Spezifikationen der Substrat-6inch
Eigentum Grad P-MOS P-SBD Grad D-Grad
Crystal Specifications
Crystal Form 4H
Polytype-Bereich Keine ermöglichten Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Hexen-Platten Keine ermöglichten Area≤5%
Sechseckiges Polycrystal Keine ermöglichten
Einbeziehungen a Area≤0.05% Area≤0.05% N/A
Widerstandskraft 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
(Stapelfehler) ≤0.5% Bereich ≤1% Bereich N/A
Metallische Oberflächenverschmutzung (Al, Cr, F.E., Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mangan) cm2 ≤1E11
Mechanische Spezifikationen
Durchmesser 150,0 Millimeter +0mm/-0.2mm
Oberflächenorientierung Aus-Achse: 4°toward <11-20>±0.5°
Flache hauptsächlichlänge 47,5 Millimeter ± 1,5 Millimeter
Flache zweitenslänge Keine Sekundärebene
Flache hauptsächlichorientierung <11-20>±1°
Flache zweitensorientierung N/A
Orthogonales Misorientation ±5.0°
Oberflächenende C-Gesicht: Optisches Polnisches, Si-Gesicht: CMP
Oblaten-Rand Abschrägung
Oberflächenrauigkeit
(10μm×10μm)
Si-Gesicht Ra≤0.20 Nanometer; C-Gesicht Ra≤0.50 Nanometer
Stärke a μm 350.0μm± 25,0
LTV (10mm×10mm) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(BOGEN) a ≤15μm ≤25μm ≤40μm
(Verzerrung) a ≤25μm ≤40μm ≤60μm
Oberflächenspezifikationen
Chips/Einzüge Keine ermöglichten ≥0.5mm-Breite und -tiefe Breite und Tiefe Qty.2 ≤1.0 Millimeter
Kratzer a
(Si-Gesicht, CS8520)
≤5 und kumulativer Length≤0.5×Wafer-Durchmesser ≤5 und kumulativer Length≤1.5×-Oblaten-Durchmesser
TUA (2mm*2mm) ≥98% ≥95% N/A
Sprünge Keine ermöglichten
Verschmutzung Keine ermöglichten
Rand-Ausschluss 3mm



4H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 34H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 44H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 54H-N 4inch 6inch sic Oblaten-Halbleiter-Material für SBD MOS Device 6

2. Industrielle Kette

Die industrielle Kette des Silikonkarbids sic wird in materielle Vorbereitung des Substrates, Wachstum der Epitaxial- Schicht, Gerätherstellung und abwärts gerichtete Anwendungen unterteilt. Silikonkarbidmonokristalle werden normalerweise durch körperliches Dampfgetriebe (PVT-Methode) vorbereitet, und dann werden Epitaxial- Blätter durch chemisches Bedampfen (CVD-Methode) auf dem Substrat erzeugt, und die relevanten Geräte werden schließlich hergestellt. In der industriellen Kette von sic Geräten, wegen der Schwierigkeit der Substratfertigungstechnik, wird der Wert der industriellen Kette hauptsächlich in der aufwärts gerichteten Substratverbindung konzentriert.



ZMSH-Technologie kann Kunden mit importiertem und inländischem hochwertigem leitfähigem, 2-6inch, das sic und Substraten halb-isolieren HPSI (der hohe Halb-isolierende Reinheitsgrad) in den Reihen versehen; Darüber hinaus kann sie Kunden mit den homogenen und heterogenen Epitaxial- Blättern des Silikonkarbids versehen und kann entsprechend dem spezifischen Bedarf von Kunden, ohne Mindestbestellmenge auch besonders angefertigt werden.
