Produkt-Details
Herkunftsort: China
Markenname: zmsh
Modellnummer: Geformtes besonders angefertigt
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 10pcs
Preis: by case
Verpackung Informationen: in den Kassetten einzelnen Oblatenbehältern
Lieferzeit: Innerhalb 15days
Versorgungsmaterial-Fähigkeit: Durchkontaktierung
Material: |
SiC-Einkristall |
Industrie: |
mit einer Breite von mehr als 10 mm, |
Anwendungen: |
Gerät, Epi-ready Wafer, 5G, Leistungselektronik, Detektor, |
Farbe: |
Grün, blau, weiß |
angepasst: |
O.K. |
Typ: |
4H-N,6H-N |
Material: |
SiC-Einkristall |
Industrie: |
mit einer Breite von mehr als 10 mm, |
Anwendungen: |
Gerät, Epi-ready Wafer, 5G, Leistungselektronik, Detektor, |
Farbe: |
Grün, blau, weiß |
angepasst: |
O.K. |
Typ: |
4H-N,6H-N |
10x10mm 5x5mm maßgeschneiderte quadratische SIC-Substrate, 1-Zoll-SIC-Wafer, SIC-Kristallchips, SIC-Halbleiter-Substrate, 6H-N-SIC-Wafer, hochreine Siliziumkarbid-Wafer
Sie sind in der Lage, sich zu bewegen.
Wir bieten Halbleitermaterialien an, insbesondere für SiC-Wafer, SiC-Substraten des Polytypes 4H und 6H in verschiedenen Qualitätsklassen für Forscher und Industriehersteller.Wir haben eine gute Beziehung zur SiC-Kristall-Wachstumsfabrik undWir besitzen auch die SiC-Wafer-Verarbeitungstechnologie, haben eine Produktionslinie zur Herstellung von SiC-Substrat und SiC-Wafer aufgebaut.Als professionelles Unternehmen, das von führenden Herstellern aus den Bereichen der fortgeschrittenen und hochtechnologischen Materialforschung und staatlichen Instituten und Chinas Halbleiterlabor investiert wurde., sind wir bestrebt, die Qualität von SiC-Wafer kontinuierlich zu verbessern, derzeit Substanzen und große Substrate zu entwickeln.
Anwendungsbereiche
1 Hochfrequenz- und Hochleistungselektronikgeräte Schottky-Dioden, JFET, BJT, PiN,
Dioden, IGBT, MOSFET
2 optoelektronische Geräte: hauptsächlich in GaN/SiC-blauen LED-Substratmaterialien (GaN/SiC) verwendet
Vorteil
• Niedrige Gitterunterschiede• Hohe Wärmeleitfähigkeit
• Niedriger Stromverbrauch
• Ausgezeichnete Übergangsmerkmale
• Hohe Bandlücke
angepasste Substrate und Teile aus Siliziumcarbid (SiC), bekannt für ihre bemerkenswerte Härte von 9,4 auf der Mohs-Skala,sind sehr begehrt für die Verwendung in einer Vielzahl von industriellen und wissenschaftlichen AnwendungenIhre außergewöhnlichen mechanischen, thermischen und chemischen Eigenschaften machen sie ideal für Umgebungen, in denen Haltbarkeit und Leistung unter extremen Bedingungen von entscheidender Bedeutung sind.
Herstellung von Halbleitern: SiC-Substrate werden häufig bei der Herstellung von Hochleistungs- und Hochtemperatur-Halbleitern wie MOSFETs, Schottky-Dioden und Leistungsumrichter verwendet.Individuelle Größen von SiC-Substraten sind besonders nützlich für spezifische Geräteanforderungen in Branchen wie erneuerbare Energien (Solarumrichter), Automobilindustrie (Elektrofahrzeuge) und Luft- und Raumfahrt (Flugzeugindustrie).

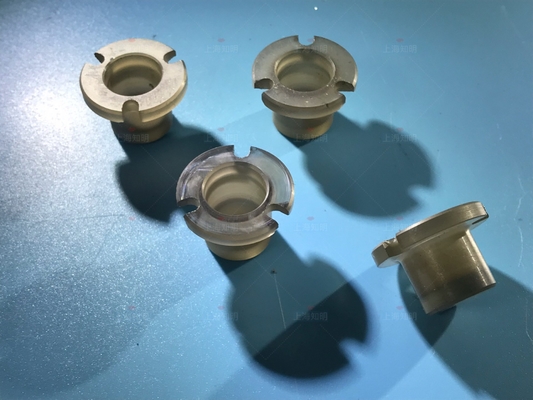

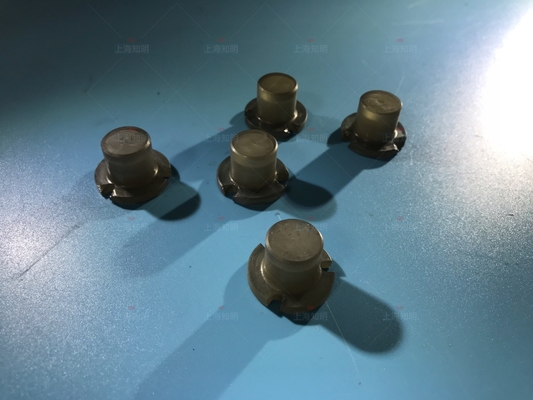

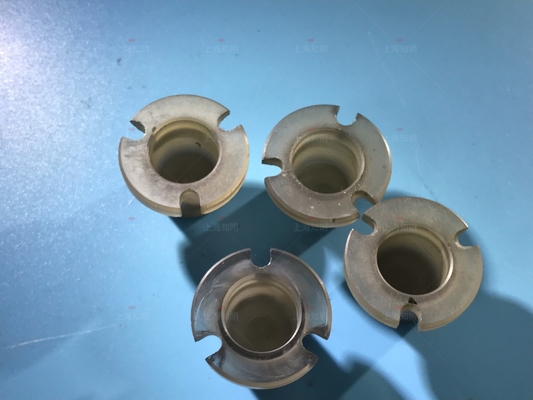

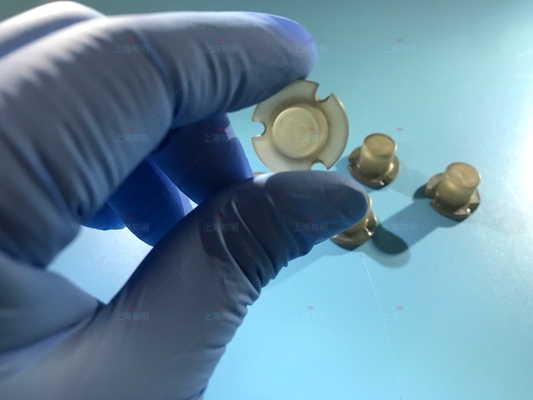

Ausrüstungsteile: SiCC ̊ ist aufgrund seiner Härte und Verschleißfestigkeit ein hervorragendes Material zur Herstellung von individuellen Teilen für Maschinen und Industrieanlagen.muss einer hohen Belastung standhalten, extreme Hitze und ätzende Stoffe, was die Haltbarkeit und Wärmeschlagbeständigkeit von SiC ̊ unerlässlich macht.
Optik und Photonik: SiC wird auch bei der Herstellung von optischen Komponenten und Spiegeln für hochpräzise Geräte, insbesondere in Hochtemperaturumgebungen, verwendet.Die thermische Stabilität gewährleistet eine zuverlässige Leistung in wissenschaftlichen Instrumenten, Laser und andere sensible Anwendungen.
Zusammengefasst bieten kundenspezifische SiC-Substrate und -teile eine unübertroffene Härte, Wärmebeständigkeit und chemische Trägheit, was sie in verschiedenen Hightech-Industrien von unschätzbarem Wert macht.
Beginn 2 Zoll Größe für Sic Substrate
| 2 Zoll Durchmesser Siliziumkarbid (SiC) Substrat Spezifikation | ||||||||||
| Zulassung | Null MPD-Klasse | Produktionsgrad | Forschungsgrad | Schwachstelle | ||||||
| Durchmesser | 500,8 mm±0,2 mm | |||||||||
| Stärke | 330 μm±25 μm oder 430±25 μm oder 1000±25 μm | |||||||||
| Waferorientierung | Außerhalb der Achse: 4,0° in Richtung < 1120> ± 0,5° für 4H-N/4H-SI | |||||||||
| Mikropipendichte | ≤ 0 cm-2 | ≤ 5 cm-2 | ≤ 15 cm2 | ≤ 100 cm2 | ||||||
| Widerstand | 4H-N | 00,015 bis 0,028 Ω•cm | ||||||||
| 6H-N | 00,02 bis 0,1 Ω•cm | |||||||||
| 4/6H-SI | ≥1E5 Ω·cm | |||||||||
| Primäre Wohnung | {10-10} ± 5,0° | |||||||||
| Primärflächige Länge | 18.5 mm±2.0 mm | |||||||||
| Sekundäre flache Länge | 10.0 mm±2,0 mm | |||||||||
| Sekundäre flache Ausrichtung | Silikon nach oben: 90° CW. von Prime flat ±5,0° | |||||||||
| Grenze ausgeschlossen | 1 mm | |||||||||
| TTV/Bow/Warp | ≤ 10 μm /≤ 10 μm /≤ 15 μm | |||||||||
| Grobheit | Polnische Ra≤1 nm | |||||||||
| CMP Ra≤0,5 nm | ||||||||||
| Risse durch hochintensives Licht | Keine | 1 zulässig, ≤ 2 mm | Kumulative Länge ≤ 10 mm, Einzellänge ≤ 2 mm | |||||||
| Hex-Platten mit hoher Lichtstärke | Kumulative Fläche ≤ 1% | Kumulative Fläche ≤ 1% | Kumulative Fläche ≤ 3% | |||||||
| Polytypbereiche nach Lichtstärke | Keine | Kumulative Fläche ≤ 2% | Kumulative Fläche ≤ 5% | |||||||
| Kratzer durch Licht mit hoher Intensität | 3 Kratzer bis 1 × Waferdurchmesser kumulative Länge | 5 Kratzer bis 1 × Waferdurchmesser kumulative Länge | 5 Kratzer bis 1 × Waferdurchmesser kumulative Länge | |||||||
| Kantenchip | Keine | 3 zulässig, jeweils ≤ 0,5 mm | 5 zulässig, jeweils ≤ 1 mm | |||||||
Bildgröße: 10x10x0,5 mmm,
Toleranz: ± 0,03 mm
Streichhölzer Tiefe x Breite: 0,4 mm x 0,5 mm
TYPE:4H-Semi
Oberfläche: poliert (ssp oder dsp)
- Ich weiß nicht.0.5 nm
1Was ist Ihr Paket?
A: Wir liefern eine automatische Adsorptionsfilmbox als Paket.
2.F: Wie lang ist Ihre Zahlungsfrist?
A: Unsere Zahlungsfrist beträgt T/T 50% im Voraus, 50% vor Lieferung.
3.F: Wie kann ich Proben bekommen?
A: Becauce angepasste Form Produkte, wir hoffen, dass Sie min viel als Probe bestellen können.
4.- Was ist das?Wie lange brauchen wir, um die Proben zu bekommen?
A: Wir schicken die Proben in 10-25 Tagen nach Ihrer Bestätigung.
5F: Wie geht es Ihrer Fabrik bei der Qualitätskontrolle?
A:Qualität steht an erster Stelle.
Vom Anfang bis zum Ende.
