Haus
>
PRODUKTE
>
Oblate LiNbO3
>
|
| Herkunftsort | China |
| Markenname | zmkj |
| Modellnummer | LT-6inch |

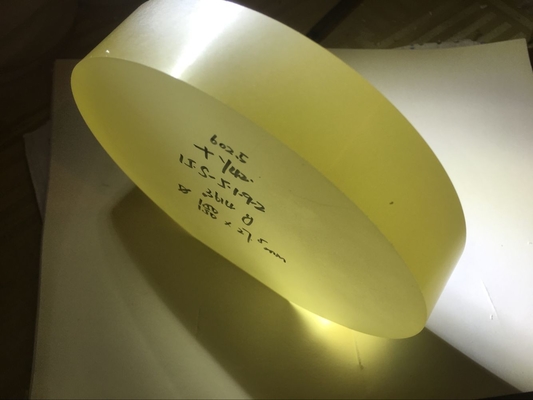

Lithium Tantalate Kristall- 6inch dia150mm LiTaO3 LT-Oblatenbarren, Oblate der Lithium-Niobat-Kristall-Substrate LiNbO3 für Säge
Piezoelektrische Kristalle Crystal Lithium Tantalate LT LiTaO3
Lithium Tantalate (LT, LiTaO3) hat einzigartige Eigenschaften, die, wie ein Material Gebrauch in den elektrooptischen und akustisch-optischen Anwendungen findet. Diese können sein: akustische Oberflächenwellengeräte, Massengeräte der akustischen Welle, piezoelektrische Wandler und piezoelektrische Sensoren. Die 36° und 42 ° Schnitte Lithium Tantalate haben weitverbreitete Annahme für den Telekommunikationshandy-Hörermarkt bei Frequenzen von 800 bis 2100 MHZ gezeigt. Diese Orientierungen zeigen einen optimierten Bandbreiten-/Einfügungsdämpfungskompromiß in der Leistung und beherrschen die stetig wachsenden Mobiltelefonverkäufe.
| Eigenschaften | LiTaO3 (LT) |
| Art des Materials | Einzelner Kristall |
| Crystal Structure | Trigonal, = 5,154, c = 13.784Å |
| Schmelzpunkt | 1650℃ |
| Curie-Temperatur | 607℃ |
| Sendebereich | 400 – 5000 Nanometer |
| Absorptionskante | 270nm |
| Absorptionsverlust | < 0=""> |
| Brechungskoeffizient | no=2.176, ne=2.180 (bei 0,633 µm) no=2.131, ne=2.134 (bei µm 1,2) |
| Dichte | 7.45g/cm3 |
| Wärmeleitfähigkeit | 8.78x 10-7 m2/sec |
| Optische Homogenität | ~10-5 |
| Härte (Mohs) | 5 |
| Elastischer Koeffizient | CE11 2,33 (X 1011 N/m2) CE33 2,77 (X 1011 N/m2) |
| Dielektrizitätskonstante | ε11/ε0 52,7 ε33/ε0 44,5 |
| Wasserlöslichkeit | unlöslich im Wasser |
| NLO-Koeffizienten | d33 = 13,8 pm/V |
| d22= 2,4 pm/V | |
| d11= 0,85 pm/V | |
| Galvano-Optikkoeffizienten | r31 =8.4 pm/V, @633nm |
| r22 =20 pm/V, @633nm | |
| r33 =30.5 pm/V, @633nm | |
| Schaden-Schwelle | 2 MW/cm2@532nm |
| Standarddurchmesser | dia150x50mm |
Kristalle des Eigenschafts-piezoelektrischen Kristalles LiTaO3
| Ausgezeichnetes photoelektrisches Eigentum |
| Hohe Schaden-Schwelle |
| Hohe Curie-Temperatur |
Spezifikation für Sägegrad
| 36°Y-cut±0.2° | 42°Y-cut±0.2° | X-cut±0.2° | |
| Durchmesser | 100±0.3mm, 150±0.5mm | |||
| 1. der Ebene | 22±2mm, 32±2mm, 47.5±2mm | 22±2mm, 32±2mm, 47.5±2mm Senkrechtes zu 112°Y±0.2° | ||
| 2. der Ebene | 10±2mm CW270°from 1. VON | 10±2mm CW315°from 1. VON | 10±2mm CW315° oder 270°from 1. VON | |
| Stärke | 200~250±25um for3-4inch, 300-350±25um, 500±25um (6inch) | |||
| Vordere Oberfläche | „+“, Ra<1nm, | |||
| Hintere Oberfläche | GC#1000, GC#2000 hüllte ein | |||
| LTV | <1um, at5x5mm-Zone | |||
| BOGEN | ≤25um | |||
Kristalle des piezoelektrischen Kristalles LiTaO3
| Spezifikation | Herkömmlich | Hohe Präzision |
| Materialien | LiTaO3 (LT) | LiTaO3 (LT) |
| Orientierung | X-112°Y, 36°Y, 42°Y±0.5° | X-112°Y, 36°Y, 42°Y±0.5° |
| Parallel | 30 ″ | 10" |
| Senkrechtes | 10 ′ | 5' |
| Oberflächenbeschaffenheit | 40/20 | 20/10 |
| Wellenfront-Verzerrung | λ/4@632nm | λ/8@632nm |
| Oberflächenflachheit | λ/4@632nm | λ/8@632nm |
| Klare Öffnung | >90% | >90% |
| Abschrägung | <0> | <0> |
| Stärke-/Durchmesser-Toleranz | ±0.1 Millimeter | ±0.1 Millimeter |
| Maximale Maße | dia150×50mm | dia150×50mm |
FAQ
Q1. Ist Ihre Firma eine Fabrik oder eine Geschäftsfirma?
Wir haben eine Fabrik, die viel die Art verarbeiten, die zu den Oblaten Kristall ist, durch besonders angefertigt
Q2. Konnten Sie Probe liefern?
Ja können wir Probe entsprechend der Anforderung des Kunden durch UHRKETTE liefern.
Q3. Haben Sie irgendeinen Vorrat an Oblate oder Barren?
Wir verarbeiten viel Größenoblate und -linse entsprechend Kundenanforderung.
So haben wir wenig Größe auf Lager, wenn es allgemeine Spezifikation ist.
allgemeine Größe wie wie 3inch, Substrate 4inch 0.3mm und Barren sind auf Lager
Q4.Where wird Ihre Firma lokalisiert?
Unsere Firma gelegen in Shanghai, China. Fabrik ist in Wuxi-Stadt.
Q5. Wie lang nimmt, um die Produkte zu erhalten?
Im Allgemeinen nimmt es 1~3 Wochen, um zu verarbeiten und dann Lieferung.
Es ist, von der Quantität und von der Größe der Produkte abzuhängen.
Treten Sie mit uns jederzeit in Verbindung
