Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem
  • Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem
  • Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem
  • Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem
  • Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem
  • Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem

Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem

Herkunftsort China
Markenname zmsh
Modellnummer 10x10mm
Produkt-Details
Material:
sic einzelner Kristall
Industrie:
Halbleiterwafer,
Anwendungen:
Gerät, epi-bereite Oblate, 5G, Leistungselektronik, Detektor,
Farbe:
grün, blau, weiß
Kundenspezifische:
O.K.
Typ:
4H-N, 6H-N
Markieren:

sic Oblate

,

sic Substrat

Produkt-Beschreibung

10x10mm 5x5mm fertigte quadratische sic Substrate, 1inch sic Oblaten, sic Kristallchips, sic Halbleitersubstrate, 6H-N SIC Oblate, Silikonkarbidoblate des hohen Reinheitsgrades besonders an
----------------------------------------------------------------------------------------------------------------------------
wir bieten Halbleitermaterialien, besonders für sic Oblate, sic Teilstaat von polytype 4H und 6H in den verschiedenen Qualitätsgraden für Forscher- und Industriehersteller an. Wir haben ein gutes Verhältnis zur sic Kristallwachstumsfabrik und, wir besitzen haben auch die sic Verfahrenstechnik der Oblate, sic hergestellt einer Fertigungsstraße zum Substrat des Herstellers und sic Oblate. Wie eine Berufsfirma, die durch die führenden Hersteller von den Feldern von modernen und High-Techen materiellen Forschungs- und Zustandsinstituten und Chinas von Halbleiter-Labor investiert wird, wir gewidmet werden, um die Qualität der Oblate, z.Z. Teilstaaten ununterbrochen sic zu verbessern und große Substrate zu entwickeln.

Verwendungsgebiete
1 Schottky-Dioden der Hochfrequenz- und der hohen Leistungelektronischen geräte, JFET, BJT, PiN,
Dioden, IGBT, MOSFET
2 optoelektronische Geräte: hauptsächlich verwendet in GaN/im sic blauen LED-Substratmaterial (GaN/sic) LED
Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem 0


Advantagement
• Niedrige Gitterfehlanpassung• Hohe Wärmeleitfähigkeit

• Leistungsaufnahme der geringen Energie

• Ausgezeichnete vorübergehende Eigenschaften

• Hohe Bandlücke


allgemeine Größe 2inch für sic Substrate

Durchmesser 2inch Silikon-Karbid-(sic) Substrat-Spezifikation
GradNullmpd-GradProduktions-GradForschungs-GradBlinder Grad

Durchmesser50,8 mm±0.2mm

Stärke330 μm±25μm oder 430±25um oder 1000um±25um

Oblaten-OrientierungWeg von der Achse: 4.0° in Richtung zu <1120> ±0.5° für 4H-N/4H-SI auf Achse: <0001>±0.5° für 6H-N/6H-SI/4H-N/4H-SI

Micropipe-Dichtecm2 ≤0cm2 ≤5cm2 ≤15cm2 ≤100

Widerstandskraft4H-N0.015~0.028 Ω•cm

6H-N0.02~0.1 Ω•cm

4/6H-SI≥1E5 Ω·cm

Primärebene{10-10} ±5.0°

Flache hauptsächlichlänge18,5 mm±2.0 Millimeter

Flache zweitenslänge10.0mm±2.0 Millimeter

Flache zweitensorientierungSilikon nach oben: 90° CW. von flachem Haupt±5.0°

Randausschluß1 Millimeter

TTV/Bow /Warp≤10μm/≤10μm/≤15μm

RauheitPolnisches Ra≤1 Nanometer

CMP Ra≤0.5 Nanometer

Sprünge durch Licht der hohen IntensitätKein1 gewährt, ≤2 MillimeterKumulatives Länge ≤ 10mm, einzelnes length≤2mm


Hexen-Platten durch Licht der hohen IntensitätKumulativer Bereich ≤1%Kumulativer Bereich ≤1%Kumulativer Bereich ≤3%

Polytype-Bereiche durch Licht der hohen IntensitätKeinKumulativer Bereich ≤2%Kumulativer Bereich ≤5%


Kratzer durch Licht der hohen Intensität3 Kratzer zur kumulativen Länge des Durchmessers 1×wafer5 Kratzer zur kumulativen Länge des Durchmessers 1×wafer5 Kratzer zur kumulativen Länge des Durchmessers 1×wafer


RandchipKein3 gewährt, ≤0.5 Millimeter jeder5 gewährt, ≤1 Millimeter jeder



Bildgröße: 10x10x0.5mmt,
Toleranz: ±0.03mm
Breite der Matchtiefe x: 0.4mmx0.5mm
ART: 4H-semi
Oberfläche: Polier (ssp oder dsp)
Ra: 0.5nm

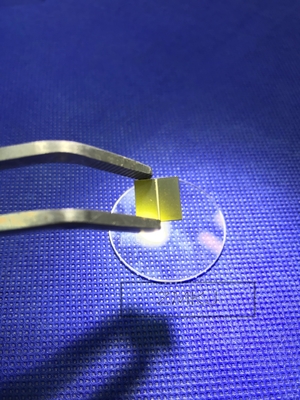

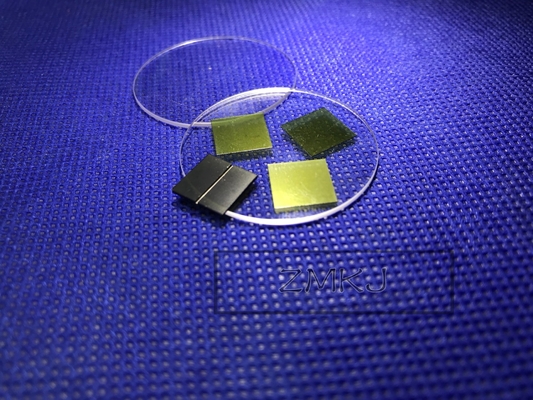

Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem 1Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem 2

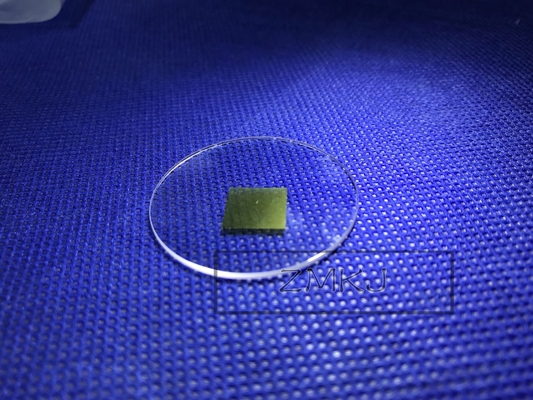

Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem 3Kundengebundene Größen-Quadrat-sic Chip-niedrige Gitter-Fehlanpassung mit hoch thermischem 4

FAQ

1. Q: Was ist Ihr Paket? Sind sie sicher?
A: wir stellen automatischen Aufnahmefilmkasten als Paket zur Verfügung.
2.Q: Was ist Ihre Zahlungsbedingung?
A: Unsere Zahlungsbedingung ist T/T 50% im Voraus, 50% vor Lieferung.
3.Q: Wie kann ich einige Proben erhalten?
A: Becauce fertigte Formprodukte, wir hoffen besonders an, dass Sie Mindesteinschuss als Probe bestellen können.
4.Q: Wie lang Zeit können wir die Proben erhalten?
A: Wir senden die Proben in 10 - 25 Tage nachdem Sie bestätigen.
5.Q: Wie tut Ihre Fabrik betreffend Qualitätskontrolle?
A: Qualität ist zuerst unser Motto, Befestigungshohe wichtigkeit der Arbeitskräfte immer zur Qualität, die von steuert
der Anfang zum eigentlichen Ende.
