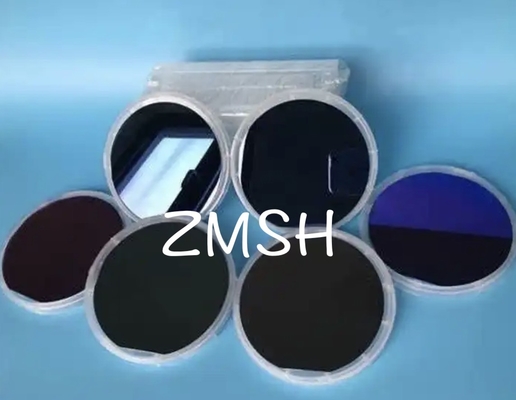

Indiumphosphat Wafer InP Halbleiter Substrate Epitaxial 2'' 3' Dicke 350um
BeschreibungIndiumphosphat:
Indium-Phosphid-Chips (InP) sind ein weit verbreitetes Material in der Optoelektronik und Halbleitergeräten.
- Hohe Elektronenmobilität: Indiumphosphatchips haben eine hohe Elektronenmobilität, was bedeutet, dass sich Elektronen schneller durch das Material bewegen.
- Kontrollierte Materialeigenschaften: Die Eigenschaften von Indiumphosphorwaffen können durch Kontrolle des epitaxialen Wachstumsprozesses des Materials und der Dopingtechniken reguliert werden.
- Breitband-Lücke: Die Indium-Phosphid-Wafer verfügt über eine breite Bandlücke, die es ermöglicht, im sichtbaren und Infrarotlichtbereich zu arbeiten.
- Hohe Sättigungs-Driftgeschwindigkeit: Die Indiumphosphat-Wafer hat eine hohe Sättigungs-Driftgeschwindigkeit, was bedeutet, dass die Elektronen-Driftgeschwindigkeit unter einem hohen elektrischen Feld ihr Maximum erreicht.
- Ausgezeichnete Wärmeleitfähigkeit: Die Indiumphosphorwafer weist eine hohe Wärmeleitfähigkeit auf, was bedeutet, dass sie in der Lage ist, Wärme effizient zu leiten und abzuleiten,so die Zuverlässigkeit und Leistungsstabilität des Geräts verbessern.
Merkmale derIndiumphosphat:
Indium-Phosphid-Chips (InP) weisen einige bemerkenswerte Eigenschaften auf, die sie in der Optoelektronik und Halbleitern weit verbreitet machen.Im Folgenden sind einige der Hauptmerkmale von Indiumphosphid-Chip-Materialien aufgeführt::
- Direkte Bandlücke: Indiumphosphid hat eine direkte Bandlücke, die es in optischen Geräten hervorragend macht.
- Breitband-Gap-Bereich: Indiumphosphid hat eine breite Bandbreite vom Infrarot bis zum ultravioletten Spektrum.
- Hohe Elektronenbeweglichkeit: Indiumphosphat hat eine hohe Elektronenbeweglichkeit, was es in der Hochfrequenzelektronik und der Hochgeschwindigkeitsoptoelektronik hervorragend macht.
- Ausgezeichnete Wärmeleitfähigkeit: Indiumphosphid hat eine hohe Wärmeleitfähigkeit und kann Wärme wirksam abführen.
- Gute mechanische und chemische Stabilität: Indiumphosphorchips haben eine gute mechanische und chemische Stabilität und können Stabilität und Zuverlässigkeit unter verschiedenen Umweltbedingungen aufrechterhalten.
- Verstellbare Bandstruktur: Die Bandstruktur von Indiumphosphidmaterialien kann durch Doping- und Legierungstechniken reguliert werden, um den Anforderungen verschiedener Geräte gerecht zu werden.
Technische Parameter vonIndiumphosphat:
Artikel
|
Parameter
|
UOM
|
Material
|
InP
|
|
Leitungstyp/Dopant
|
S-C-N/S
|
|
Zulassung
|
Du Dummkopf.
|
|
Durchmesser
|
100.0+/-0.3
|
mm
|
Orientierung
|
(100) +/- 0,5°
|
|
Lamellärzweibundeneinheit
|
nützliche Einzelkristallfläche mit (100) Orientierung > 80%
|
|
Primäre flache Orientierung
|
EJ ((0-1-1)
|
mm
|
Primärflächige Länge
|
32.5+/-1
|
|
Sekundäre flache Ausrichtung
|
EJ ((0-11)
|
|
Sekundäre flache Länge
|
18+/-1
|
|
AnwendungenIndiumphosphat:
Indium-Phosphid-Wafer (InP) haben eine breite Palette von Anwendungen in der Optoelektronik und Halbleiter-Substraten:
- Optische Kommunikation: InP-Wafer werden im Bereich der optischen Kommunikation für Hochgeschwindigkeits-Optische Faserkommunikationssysteme weit verbreitet.mit einer Leistung von nicht mehr als 10 W, optische Empfänger, optische Verstärker und optische Glasfaserkoppler.
- Fotoelektronische Geräte: InP-Wafer werden zur Herstellung von photoelektronischen Geräten wie Photodioden, Photodetektoren, Solarzellen und Fotocouplern verwendet.
- Hochgeschwindigkeitselektronische Geräte: InP-Substrate werden im Bereich der Hochfrequenz-elektronischen Geräte weit verbreitet.Die Transistoren mit hoher Elektronenmobilität (HEMT) von InP-Waffen werden zur Vorbereitung von Geräten wie Hochfrequenzverstärkern verwendet, HF-Switches und Mikrowellen-Integrierten Schaltungen für Anwendungen wie drahtlose Kommunikation, Radarsysteme und Satellitenkommunikation.
- Integrierte optische Geräte: InP-Wafer werden verwendet, um integrierte optische Geräte wie optische Wellenleitungen, optische Modulatoren, optische Schalter und optische Verstärker herzustellen.
- Photonikforschung: InP-Wafer spielen eine wichtige Rolle in der Photonikforschung. Sie werden in Laborforschung, Quantenoptik, Quanteninformationsverarbeitung und optischen Quantengeräten verwendet.
- Neben den oben genannten Anwendungen werden InP-Wafer auch in anderen Bereichen eingesetzt, wie z. B. optische Sensorik, Biomedizin, Lichtspeicherung und Halbleitersubstrate.
Häufige Fragen:
F1: Welcher Markenname ist derInP-Wafer?
A1: DieInP-Wafer istvon ZMSH hergestellt.
F2: Was ist der Durchmesser derInP-Wafer?
A2: Der DurchmesserInP-Wafer istZwei Meter, drei Meter, vier Meter.
F3: Wo ist derInP-WaferVon wem?
A3: DieInP-Waferist aus China.
F4: Ist dieInP-WaferROHS-zertifiziert?
A4: Ja, dieInP-Wafer ist ROHS-zertifiziert.
F5: Wie viele InPKann ich Waffeln gleich kaufen?
A5: Die Mindestbestellmenge derInP-Waferist 5 Stück.
