Saphirwafer:Hohe Härte Ausgezeichnete elektrische Isolierung Gute Wärmeleitfähigkeit

Markenbezeichnung:	ZMSH

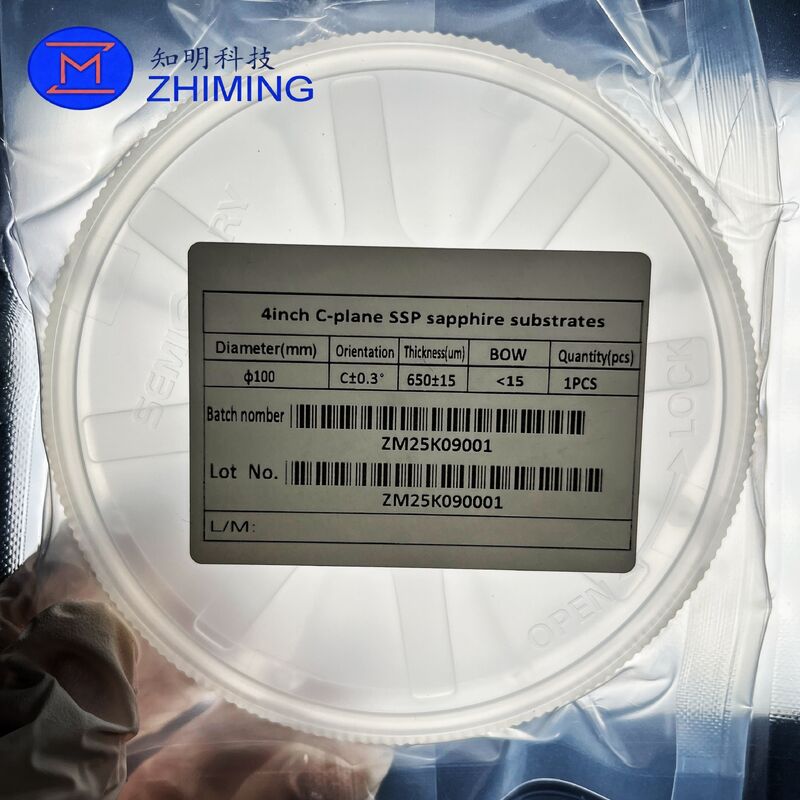

Modellnummer:	4-Zoll-C-Plan-SSP-Saphirsubstrate
MOQ:	25
Preis:	Fluctuates with market
Lieferzeit:	4-9 Wochen
Zahlungsbedingungen:	T/T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Kristallorientierung:

C-Ebene / A / R / M

Durchmesser:

2/4/6 Zoll

Dicke:

650 ± 15 um

Kristallwachstumsmethode:

KY / EFG / CZ

Oberfläche:

Poliert oder je nach Anwendung

Poliertyp:

SSP / DSP

Produkt-Beschreibung

Informationen zu Saphirsubstraten

Saphirsubstrate sind kritische Basismaterialien für LEDs und GaN-Bauteile. Obwohl ihre eigene Marktgröße (weltweit bis 2031 voraussichtlich rund 833 Millionen US-Dollar) relativ begrenzt ist, bilden sie die Grundlage für nachgelagerte Anwendungen im Wert von Billionen von Dollar und haben strategische und wegweisende Bedeutung. Saphirwafer:Hohe Härte Ausgezeichnete elektrische Isolierung Gute Wärmeleitfähigkeit

Vorgelagert: Hochreines Aluminiumoxid (hauptsächlich 4N5 und höher), Kristallwachstumsausrüstung (wie Kyropoulos-Öfen) und Wolfram-Molybdän-Wärmefelder. Einige hochwertige Rohstoffe und Kernausrüstungen sind immer noch teilweise importabhängig.

Mittlerer Bereich: Saphirkristallwachstum → Kernentnahme → Schneiden → Läppen → Polieren → gemustertes Saphirsubstrat (PSS). Dieses Segment weist die höchsten technischen Barrieren und die höchste Wertschöpfung auf.

Nachgelagert: LED-Chips (machen über 80 % des Verbrauchs aus), Unterhaltungselektronik (Abdeckplatten, Kamakomponenten), Halbleiter der dritten Generation (GaN-Leistungs-/HF-Geräte), optische Fenster usw. Nachgelagerte Anwendungen erweitern sich von traditionellen LEDs hin zu diversifizierten Bereichen.

4-Zoll-C-Plane-SSP-Saphirsubstrate sind Einkristall-Aluminiumoxid-Wafer (Al₂O₃) mit einer (0001)-Kristallorientierung, die hauptsächlich über die Kristallwachstumsmethoden Kyropoulos (KY), HEM oder EFG hergestellt werden. SSP steht für Single Side Polished: Die vordere, epitaxiereife Oberfläche wird ultrapräzise poliert, um eine extrem geringe Oberflächenrauheit zu erzielen, während die Rückseite fein geschliffen bleibt.

Hauptmerkmale

Hochreines Einkristall-Saphirmaterial

Unsere Saphirsubstrate werden aus hochreinem synthetischem Einkristall-Aluminiumoxid (Al₂O₃) miteiner ultrahohen Reinheit von 4N5/5N hergestellt, speziell entwickelt für optoelektronische und Halbleiterfertigungsumgebungen mit hohen Standards. Das Material zeichnet sich durch hervorragende thermische Stabilität, chemische Inertheit, Plasma-Korrosionsbeständigkeit und herausragende mechanische Steifigkeit aus und behält stabile physikalische und optische Eigenschaften unter Hochtemperatur-Epitaxie, Vakuumverarbeitung und rauen chemischen Prozessbedingungen bei.

Mehrere Kristallorientierungsoptionen für diverse Bauteile

Saphirsubstrate sind mit gängigen Kristallorientierungen erhältlich, um unterschiedlichen Anforderungen von Halbleiter- und optoelektronischen Bauteilen gerecht zu werden. C-Plane-Substrate sind für die GaN-Epitaxie und die Massenproduktion von LEDs optimiert; R-Plane-Substrate unterstützen SOS (Silicon-on-Sapphire) HF- und Hochgeschwindigkeits-Mikroelektronikbauteile; A-Plane- und M-Plane-Optionen bedienen nicht-polare/semi-polare GaN-Bauteile und spezielle Laserkomponenten. Kundenspezifische Off-Angle-Spezifikationen sind verfügbar, um die Epitaxiewachstumsqualität und die Ausbeute der Bauteile zu verbessern.

Ultrapräzise Polier- und Ebenheitsleistung

Erhältlichin SSP (Single Side Polished) und DSP (Double Side Polished) Qualitäten für verschiedene Prozessszenarien. Epitaxiereife polierte Oberflächen erzielen eine extrem geringe Oberflächenrauheit Ra< 0,3 nm, mit streng kontrollierten TTV-, BOW- und WARP-Werten. Die ultra-glatte, defektfreie Oberfläche erfüllt perfekt die MOCVD-Epitaxiewachstumsstandards und gewährleistet eine gleichmäßige GaN-Schichtabscheidung und eine hohe Konsistenz der Chip-Leistung.

Hervorragende elektrische und optische Eigenschaften

Saphirsubstrate bieten eine überlegene elektrische Isolierung und geringe dielektrischeVerlusteundisolieren effektiv Schaltungsstörungen für Hochfrequenz- und Leistungs-HalbleiterBauteile. Sie zeichnen sich durch eine extrem breite UV-Vis-IR-Spektraldurchlässigkeit, eine geringe Ausgasungsrate und stabile

optischeLeistung aus, was sie ideal für optische Fensterkomponenten, präzise optoelektronische Verpackungen undVakuum-Halbleiterprozessumgebungen macht.

Kundenspezifische Präzisionssubstratherstellung

Substratspezifikationen können vollständig nach den technischen Anforderungen des Kunden angepasst werden, einschließlich:

Waferdurchmesser: 2/3/4/6/8/12 Zoll
Standard- und kundenspezifische Dicke
Kristallorientierung & präziser Off-Angle
SSP / DSP Polierverfahren
Oberflächenrauheit & Ebenheitstoleranz
Kantenfasen & Kantenbearbeitung
Oberflächenfunktionsmusterung (PSS/NPSS)
Reinheitsgrad & Präzisionsreinigungsprozess

Funktionale Verarbeitung & kundenspezifische Mehrwertdienste

Neben Standard-Saphirsubstraten bieten wir kundenspezifische Funktionsverarbeitung über den gesamten Prozess an, um diversifizierte Kundenanwendungen zu unterstützen. Verfügbare Dienstleistungen umfassen:

Herstellung von PSS / NPSS gemusterten Substraten
Voll-/Kanten-/Ring-/Rahmen-/lokalisierte Metallisierung (Au/Ti/Cr/Ni-Beschichtung)
Ultra-dünne Wafer-Schneidung & Spannungsentlastungsverarbeitung
Hochpräzises Schneiden, Bohren und Formen
Kundenspezifische Oberflächenbearbeitung (Polieren/Schleifen/Sandstrahlen)
Strenge Qualitätsprüfung und vollständige COA-Zertifizierung

Kundenspezifische Ersatz- und OEM-konforme Substratlösungen

Wir unterstützen die kundenspezifische Entwicklung und Produktion von Saphirsubstraten basierend auf Kundenzeichnungen, Musterbenchmarks, Ausrüstungsprozessparametern, bestehenden Komponenten-Spezifikationen und Reverse-Engineering-Anforderungen. Alle Produkte entsprechen den RoHS- und REACH-Standards und bieten stabile, hochertragreiche Substratlösungen für die Verbesserung von Halbleiterprozessen, die Ausrüstungspaarung und lokale Ersatzprojekte.

Typische Anwendungen

Saphirsubstrate sind grundlegende Basismaterialien, die in der optoelektronischen und Halbleiterindustrie weit verbreitet sind und für die folgenden Geräte und Herstellungsprozesse eingesetzt werden:

Epitaxie und Chip-Herstellung von blauen/grünen/ultravioletten LEDs
Produktion von Mini-LED / Micro-LED High-End-Display-Geräten
GaN-basierte Leistungs-Halbleiter und HF-Kommunikationsgeräte
SOS (Silicon-on-Sapphire) Hochfrequenz-Integrierte Schaltkreise
Automobilbeleuchtung, optoelektronische Komponenten für Fahrzeuge
AR/VR optische Fenster und präzise optische Komponenten
MEMS-Sensoren und Mikrofluidik-Chip-Träger
Hochpräzise optische Fenster und Infrarot-Übertragungskomponenten
Halbleiter-Vakuumgeräte und emissionsarme Isolierteile
Verpackung von Hochleistungs-Optoelektronik-Bauteilen und Substrate für das Wärmemanagement

Saphirsubstrate werden für gängige optoelektronische und Halbleiterszenarien kommerziell in Massenproduktion hergestellt und zeichnen sich durch stabile Chargenkonsistenz, niedrige Fehlerrate und hervorragende Prozesskompatibilität aus.

Produktspezifikationen

Artikel	Spezifikation
Produkt	Saphirsubstrat / Wafer
Material	Synthetischer Saphir / Al₂O₃ Einkristall
Wachstumsmethode	Kyropoulos / Edge-Defined Film-Fed Growth (EFG)
Kristallstruktur	Hexagonal (α-Al₂O₃)
Durchmesser	2" / 3" / 4" / 6" / 8" oder kundenspezifisch
Dicke	Kundenspezifisch (z. B. 430 µm – 1000 µm)
Orientierung	c-Ebene (0001) / a-Ebene (11-20) / r-Ebene (1-102) / m-Ebene (10-10)
Oberflächenfinish	SSP (Single Side Polished) / DSP (Double Side Polished) / Geläppt / Geschliffen
Oberflächenqualität	Kratzer-Dig gemäß MIL-PRF-13830B (z. B. 40/20, 20/10)
TTV (Total Thickness Variation)	≤ 5 µm (oder nach Kundenwunsch)
Bow / Warp	≤ 10 µm (oder nach Kundenwunsch)
Rauheit (Ra)	Poliert: ≤ 0,2 nm / Geläppt: ≤ 0,5 µm
Kantentyp	Mit Hauptflach / Ohne Flach (Vollrund)
Flachlänge	Kundenspezifisch (gemäß SEMI-Standard oder Kundenzeichnung)
Kantenprofil	Abgeschrägt / Abgerundet nach Bedarf
Dotierung / Reinheit	Hohe Reinheit (≥ 99,99 % Al₂O₃)
Beschichtung	Unbeschichtet / AR-Beschichtung / ITO-Beschichtung / Metallbeschichtung verfügbar
Anwendung	LED / Halbleiter / Optik / HF & Mikrowelle / Uhren / Unterhaltungselektronik

Warum Saphirsubstrate für Halbleiter- und Optoelektronikanwendungen wählen?

Saphirsubstrate sind grundlegende Basismaterialien, die in der Halbleiter-Epitaxie, der Herstellung von optoelektronischen Bauteilen und in mikroelektronischen Verarbeitungssystemen weit verbreitet sind. Sie dienen als Träger für das Wachstum von GaN-, ZnO- und anderen Epitaxieschichten und arbeiten in extremen Fertigungsumgebungen mit hohen Temperaturen, starker Plasmaerosion, chemischer Korrosion und hochfrequenten elektromagnetischen Feldern.

Im Vergleich zu herkömmlichen Silizium-, Quarz- und gängigen Keramiksubstratmaterialien integrieren hochreine Einkristall-Saphirsubstrate überlegene umfassende physikalische und chemische Eigenschaften, was sie für High-End-Halbleiter- und optoelektronische Prozesse unersetzlich macht. Zu den Hauptvorteilen gehören:

Extreme Hochtemperaturstabilität: Mit einem Schmelzpunkt von bis zu 2050 °C behält es unter langfristiger Hochtemperatur-Epitaxie und Glühprozessen eine stabile Kristallstruktur und Dimensionsgenauigkeit bei und vermeidet effektiv Substratverformungen und Bauteilausfälle.
Ultrahohe mechanische Steifigkeit und Härte: Mit einer Mohs-Härte von 9, nur von Diamant übertroffen, bietet es eine hervorragende Verschleißfestigkeit und strukturelle Stabilität und widersteht mechanischen Beschädigungen und Verzug während des präzisen Schneidens, Ätzens und Dünnschichtwachstums.
Überlegene chemische Inertheit: Es ist beständig gegen Korrosion durch verschiedene saure, alkalische und reaktive Prozessgase, die in der Halbleiterfertigung verwendet werden, ohne chemische Reaktionen oder Oberflächenverschlechterungen, was extrem saubere Prozessbedingungen gewährleistet.
Hervorragende Plasma- und Strahlungsbeständigkeit: Es hält langfristiger Plasma-Bombardierung und ultravioletter Strahlung bei Dünnschichtabscheidungs- und Ätzprozessen stand, mit geringer Oberflächenschädigungsrate und stabiler Leistung.
Isolierende und dielektrische Eigenschaften: Mit hohem spezifischem Widerstand und geringem dielektrischen Verlust bietet es eine zuverlässige elektrische Isolierung für Hochfrequenz- und Hochleistungs-Optoelektronik-Bauteile und reduziert effektiv Signalstörungen.
Hohe optische Durchlässigkeit: Erzielt eine hervorragende Lichtdurchlässigkeit in den ultravioletten, sichtbaren und infraroten Bändern und passt sich perfekt an die Herstellung von lichtemittierenden und Fotodetektor-Bauteilen an.
Langfristige Prozessbeständigkeit: Es behält eine konsistente Oberflächenebene und Kristallqualität in wiederholten und strengen Halbleiterproduktionsprozessen bei, was die Häufigkeit des Substratwechsels und die Produktionskosten erheblich reduziert.

Aus diesen Gründen sind Saphirsubstrate zum bevorzugten Mainstream-Material für LED-Epitaxiewafer, Leistungs-Halbleiterbauteile, Mikrowellen-Radiofrequenz-Bauteile und andere Kern-Halbleiterkomponenten geworden.

Kundenspezifische Saphirsubstrat-Herstellung

Wir sind spezialisiert auf kundenspezifische und standardisierte Saphirsubstrat-Herstellung für Halbleiter- und optoelektronische Geräte und konzentrieren uns auf hochpräzise, maßgeschneiderte Lösungen für die industrielle Produktion und die Labor-F&E. Wir durchbrechen die Grenzen fester Standard-Spezifikationen und passen Substrate vollständig an die tatsächlichen Prozessparameter, Ausrüstungspaarungsanforderungen und Bauteildesignstandards der Kunden an.

Umfassende Anpassungsoptionen decken vollständige Prozess-Substratparameter und unterstützende Strukturen ab:

Kernparameter von Saphirsubstraten

Waferdurchmesser (2/4/6/8 Zoll und spezielle kundenspezifische Größen)
Substratdicke
Kristallorientierung (C-Ebene, A-Ebene, R-Ebene, M-Ebene und kundenspezifische spezielle Kristall-Ebenen)
Kantenform und Fasenspezifikationen
Design der Flach-/Notch-Positionierung
Oberflächenrauheit und Ebenheit
Anforderungen an doppelseitige/einseitig polierte Oberflächen
Ultra-saubere Oberflächenbehandlung und Spannungsentlastungsverarbeitung

Passende Strukturkomponenten

Kundenspezifische Anpassung der Substratträger-Vorrichtung
Bearbeitung von Positionierungslöchern und -nuten
Metall-Passbasis und Hülsenstruktur
Spezifikationen der Montage- und Befestigungsschnittstelle
Integrierte Montage von Substrat und Hilfsteilen

Wir können fertige integrierte Komponenten liefern, die mit Saphirsubstraten und passenden Metall-/Keramikteilen montiert sind, um die direkten Installations- und Nutzungsanforderungen der Kunden zu erfüllen.

Ersatz- und Reverse-Engineering-Service

Für eingestellte Saphirsubstrate, schwer zu beschaffende Originalteile und nicht standardmäßige kundenspezifische Substrate für spezielle Halbleitergeräte bieten wir professionelle Reverse-Engineering- und Ersatzfertigungsdienste an. Kunden können die folgenden Informationen für Bewertung und Angebot bereitstellen:

Original-Teilenummer der Ausrüstung
Detaillierte technische Zeichnungen und Parameterspezifikationen
Klare Produktfotos und physische Muster (neu/gebraucht)
Wichtige Dimensions- und Kristallparameterdaten
Informationen zum unterstützenden Ausrüstungsmodell und zur Charge
Spezifische Anwendungsszenarien und Prozessumgebungsparameter

Unser professionelles Ingenieurteam wird eine umfassende Bewertung der Substratstruktur, der Kristallleistung, der Verarbeitungsschwierigkeit und der Herstellbarkeit durchführen, bevor ein formelles Angebot erstellt wird. Alle kundenspezifischen Ersatzsubstrate werden auf Prozesskompatibilität optimiert. Die endgültige passende Leistung wird gemäß der tatsächlichen Ausrüstungskonfiguration und den Produktionsstandardprozessen des Kunden bestätigt, um eine Null-Differenz im Nutzungseffekt zu gewährleisten.

Qualitätskontrolle

Wir führen eine präzise Qualitätsprüfung über den gesamten Prozess für alle Saphirsubstrate durch und können gezielte Prüfposten und vollständige Testberichte gemäß den Projektanforderungen des Kunden und den Industriestandards bereitstellen. Kernprüfinhalte umfassen:

Vollständige Dimensionsprüfung (Durchmesser, Dicke, Toleranzkalibrierung)
Erkennung der Kristallorientierungsgenauigkeit
Prüfung der Oberflächenebene, des Verzugs und der Rauheit
Visuelle Defektprüfung (Kratzer, Vertiefungen, Risse, Einschlüsse)
Erkennung von Sauberkeit und Oberflächenspannung
Prüfung der Montagegenauigkeit und der Passungstoleranz
Prüfung der professionellen Anti-Kollisions- und staubdichten Verpackung

Formelle Inspektionsberichte mit vollständigen Testdaten können zur Unterstützung der Wareneingangsprüfung des Kunden und der Rückverfolgbarkeit der Produktionsqualität bereitgestellt werden.

Welche Informationen sollten Sie für ein Angebot senden?

Um eine genaue Angebotserstellung zu gewährleisten und den Lieferzyklus zu verkürzen, geben Sie bitte die folgenden detaillierten Informationen bei der Beratung an:

Vollständige technische Zeichnungen und Parameterblätter des Produkts
Anforderungen an Substratdurchmesser, Dicke und Toleranz
Standards für Kristallorientierung und Oberflächenbearbeitung
Anforderungen an Oberflächenfinish, Poliergrad und Sauberkeit
Parameter von passenden Hilfskomponenten (falls vorhanden)
Marke, Modell und unterstützende Prozessbedingungen der Ausrüstung
Original-OEM-Teilenummer (falls verfügbar)
Erforderliche Menge und Chargenbedarf
Spezifischer Anwendungsprozess und Anforderungen an extreme Umgebungsbedingungen
Wenn keine vollständigen technischen Zeichnungen verfügbar sind, stellen Sie bitte klare hochauflösende Fotos und physische Muster des Substrats zur Verfügung, damit unser Team Parameterprüfungen und Scheme-Bewertungen durchführen kann.

FAQ

Wofür werden Saphirsubstrate hauptsächlich verwendet?

Saphirsubstrate sind Kern-Trägermaterialien für die Herstellung von Halbleiter- und optoelektronischen Bauteilen, die hauptsächlich in GaN-basierten LED-Epitaxiewafern, Leistungs-Elektronikbauteilen, Mikrowellen-HF-Chips, ultravioletten photoelektrischen Bauteilen, Halbleiter-Plasma-Verarbeitungsgeräten und anderen Bereichen eingesetzt werden und für Hochtemperatur-Epitaxie, Dünnschichtabscheidung und Präzisionsätzprozesse geeignet sind.

Können Sie kundenspezifische integrierte Substrat-Baugruppen liefern?

Ja. Neben einzelnen Saphirsubstrat-Wafern können wir verschiedene passende Vorrichtungen, Metallbasen, Positionierungskomponenten und fertige integrierte Baugruppen nach Zeichnungen und Musteranforderungen kundenspezifisch anfertigen und eine One-Stop-Unterstützungsversorgung realisieren.

Können Sie Ersatzsubstrate für alte und spezielle Geräte herstellen?

Ja. Wir unterstützen die vollständige kundenspezifische Fertigung, einschließlich zeichnungsbasierter Produktion und Muster-Reverse-Engineering. Kunden können Original-Teilenummern, technische Parameter, physische Muster und Geräteinformationen bereitstellen, und unser Team wird die Leistungsanpassung und alternative Fertigung abschließen.

Können alle Kernparameter von Saphirsubstraten angepasst werden?

Ja. Alle Schlüsselparameter, einschließlich Substratgröße, Dicke, Kristallorientierung, Kantenbearbeitung, Oberflächenrauheit, Ebenheit und Poliergrad, können vollständig nach den Prozessanforderungen des Kunden angepasst werden, um personalisierte F&E- und Produktionsbedürfnisse zu erfüllen.

Unterstützen Sie Kleinserien- und Prototypenbestellungen?

Ja. Wir unterstützen vollumfänglich die Prototypenentwicklung, Kleinserien-Labortests, Ersatzteile für die Geräteinstandhaltung und Massenproduktions-Chargenaufträge. Wir werden das Produktionsschema und die Angebotserstellung basierend auf kundenspezifischen Parametern und der Verarbeitungsschwierigkeit bewerten.
