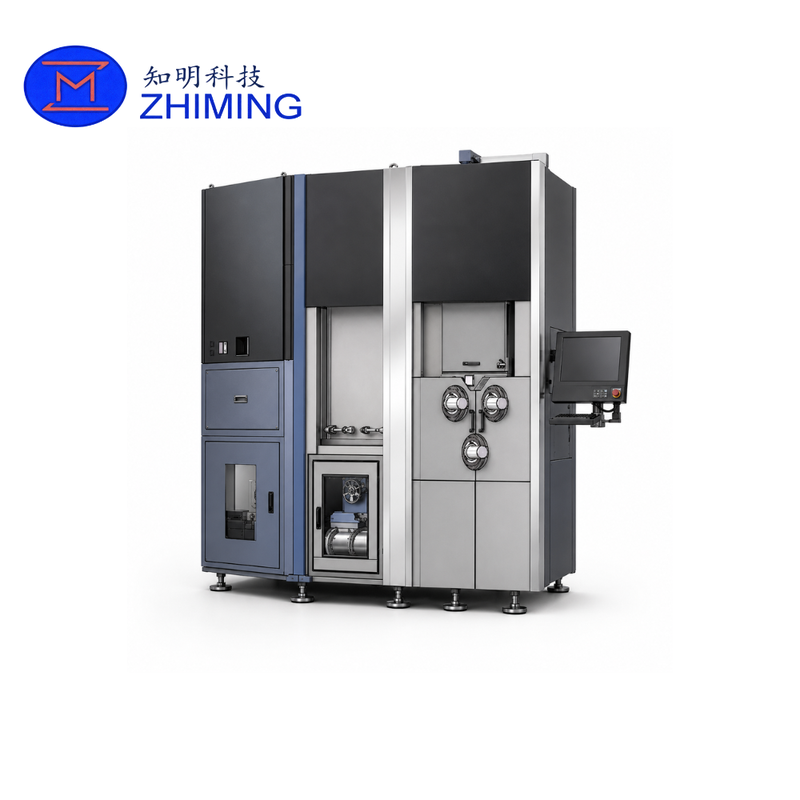

Die Precision Multi-Wire Saw for Semiconductor Wafer Cutting ist ein industrielles Schneidsystem, das für Anwendungen entwickelt wurde, die eine kontrollierte Drahtbewegung, eine stabile Spannung, eine präzise Zuführung,Schnitt in dünnem Querschnitt und gleichbleibende Maschinensteifigkeit.
Die Ausrüstung umfaßt Drahtversorgung und -aufnahme, Drahtdurchführung, Spannungskontrolle, Führräder, Hauptrollerantrieb, Werkstückzufuhr, Schlammzirkulation,Wärmeaustausch und elektrische Steuerung in einer MaschinenplattformDie mitgelieferte Ausrüstungsdokumentation identifiziert die beabsichtigte Anwendung in der Industrie als Halbleiter-Wafer-Schneiderei.
mit einer maximalen spezifizierten Drahtgeschwindigkeit von 2200 m/min, einem unterstützten Drahtdurchmesserbereich von 0,014×0,10 mm, einer verstellbaren Spannung von 0 bis 15 N und einer variablen Schneidzufuhr von 0,01 bis 5 mm/min,Das System bietet eine flexible Plattform für Feinschnur-Wafer-Schneidverfahren.
Diese Maschine kann für Halbleiter-Produktionslinien, Pilotproduktion, Materialverarbeitungsanlagen und Forschungsumgebungen in Betracht gezogen werden, in denen die SchneidgenauigkeitDie Stabilität des Drahtes und die Wiederholbarkeit der Ausrüstung sind wichtig..
Die Maschine unterstützt eine maximale Drahtgeschwindigkeit von
2200 m/min
Eine hohe Drahtgeschwindigkeit ist besonders wichtig, wenn feinerer Draht verwendet wird, da bei Verringerung des Drahtdurchmesser Schnittkraft und Prozessstabilität erhalten bleiben müssen.
Der verfügbare Durchmesserbereich der Drähte beträgt:
0.014 mm bis 0.10 mm
Dies ermöglicht es Benutzern, die Spezifikationen des Drahtes entsprechend dem Ziel-Slice-Prozess auszuwählen.
Die Spannung des Drahtes kann von:
0 ̊15 N
Der Spannungsarm dient dazu, den Stahldraht während des Betriebs an der gewählten Spannung zu halten.Das Spannungssystem wird mit einem Motor angetrieben und kann entsprechend den Anforderungen des Prozesses eingestellt werden..
Eine stabile Spannung ist eine der wichtigsten mechanischen Voraussetzungen für die Aufrechterhaltung einer vorhersehbaren Drahtbewegung beim Scheiden von Wafern.
Die Maschine verwendet eine gesteuerte Zuführungseinheit mit einer maximalen Bewegung von ca.
220 mm
Schneidgeschwindigkeit der Zufuhr:
00,01 ‰ 5 mm/min
Schnellzufuhrgeschwindigkeit:
200 mm/min
Das Werkstück wird an die Zuführungsanlage befestigt und gemäß den ausgewählten Prozessparametern durch den Schneidbereich bewegt.
Die für die Ausrüstung festgelegte Standardverarbeitungshülle beträgt:
| Parameter | Spezifikation |
|---|---|
| Maximale Werkstückgröße | W90 × H220 × L450 mm |
| Höchstlänge des Werkstücks | 450 mm |
| Futtermittelreisen | ≤ 220 mm |
| Klemmen des Werkstücks | Automatische hydraulische Spannung |
| Schnittrichtung | Abwärtszufuhr |
| Bewegung des Drahtes | Rezipro- / Einrichtung |
Das System unterstützt auch die kombinierte Beförderung des Werkstücks nach der ursprünglichen technischen Konfiguration.
| Artikel | Spezifikation |
|---|---|
| Maximale Drahtgeschwindigkeit | 2200 m/min |
| Durchmesser des Drahtes | 0.014·0,10 mm |
| Höchstgehalt an Draht | 100 km |
| Drahtspannung | 0 ̊15 N |
| Zuführungsschlag | ≤ 220 mm |
| Verringerung der Speisegeschwindigkeit | 00,01 ‰ 5 mm/min |
| Schnelle Zufuhr | 200 mm/min |
| Hauptradgeschwindigkeit | < 4500 R/min |
| Höchstdurchmesser der Hauptwalze | Ø160 mm |
| Anzahl der Hauptwalzen | 3 Stück + 3 Ersatzteile |
| Einheitliche Schlammbehälter | 300 L |
| Klemmen des Werkstücks | Automatische Hydraulik |
| Wire Break-Erkennung | Eingeschlossen |
| Standardstromversorgung | Wechselstrom 380 V ± 10%, 50/60 Hz |
| Maschinendimensionen | Bei der Verwendung von L1750 × W1600 × H2900 mm |
| Maschinengewicht | Ungefähr 8 Tonnen. |
Diese Parameter stammen aus der mitgelieferten Ausrüstungskonfiguration.
Die Maschine umfasst mehrere koordinierte Teilsysteme, die für die Steuerung der Drahtbewegung verantwortlich sind.
Die Wicklungsanlage hält die neue Drahtspülung und die Empfangsspülung und ist für die Versorgung und Lagerung des Stahldrahtes während des Maschinenbetriebs zuständig.
Der Durchschlagmechanismus hilft dem Draht, sich glatt zu lösen und gleichmäßig zurückzuwickeln.
Die Spannungseinheit hält den Draht während des Schneidens bei einer kontrollierten Spannung.
Die Leiträder werden verwendet, um den Draht zu lenken und eine stabile Bewegung des Drahtes zu unterstützen.
Der Hauptspindelbereich führt die eigentliche Schneiderei zwischen den Rollen durch.
Das Werkstück wird an das Futtersystem befestigt und während des Schneidens mit einer programmierten Geschwindigkeit bewegt.
Diese Einheiten werden als Hauptkomponenten des Gesamtmaschinensystems bezeichnet.
Die Schneidmaschine ist mit einem Güllerkreislaufsystem mit einer Behälterkapazität von
300 L
Der Schlammbehälter liefert während der Verarbeitung Kühl- und Schneidflüssigkeit.
Ein Wärmetauscher dient zur Steuerung der Temperatur der Schneidflüssigkeit durch externes Kühlwasser.
| Kühlparameter | Anforderung |
|---|---|
| Wassertemperatur | 11 ± 1°C |
| Wasserfluss | 20 ‰ 50 L/min |
| Wasserdruck | 00,4 MPa |
| Kühlkapazität | ≥ 5 kW |
Der Kühlwasserkreislauf nutzt eine Isolierung, um die Kondensation zu reduzieren.
Das Maschinengehäuse verwendet eine hochfeste Stahlkonstruktion, während die Basis eine integrierte Gusskonstruktion verwendet, um die allgemeine Steifigkeit zu verbessern.
Die Ausrüstung ist außerdem mit einem unter der Maschine befindlichen Tablett ausgelegt, um die Möglichkeit zu verringern, dass Flüssigkeit direkt auf den Montageboden austritt.
Im oberen Teil der Ausrüstung ist eine pneumatische Sicherheitseinrichtung zu installieren, um die Sicherheit und Stabilität der Hubplattform zu verbessern.
Das Antriebssystem verwendet eine direkte Verbindung.
Gemäß der mitgelieferten Ausrüstungsspezifikation umfassen die Hauptvorteile der direkten Antriebsstruktur:
Die Hauptwalzen werden ebenfalls individuell mit einem Motor angetrieben. Diese Konstruktion soll die Belastung, die vom Draht auf die Walzen übertragen wird, reduzieren und den Verschleiß der Walzrohr und den Drahtverbrauch reduzieren.
Der dokumentierte Abstand zwischen den Rollenachsen beträgt ungefähr:
270 mm
Der kürzere Abstand soll den Abstand zwischen den Hauptwalzen verringern und somit die Schneidbedingungen verbessern.
Gemäß der ursprünglichen technischen Dokumentation soll dieses Design den Schneidertrag verbessern und gleichzeitig die Bearbeitungszeit und den Drahtverbrauch reduzieren.
Bei der Waferschneidung besteht ein wichtiges Prozessrisiko durch Drahtbruch.
Die Ausrüstung umfasst als Teil ihrer Standardtechnischen Konfiguration die Erkennung von Drahtbrüchen.
Die Maschine verwendet außerdem eine doppelseitige Alarmüberwachung, um die Brückensensensibilität zu verbessern.Das Steuerungssystem beinhaltet einen Schutz, der den Drahtbruch bei unerwarteter Stromausfall verringern soll.
Die Spezifikation für die Annahme der Maschine enthält mehrere wichtige mechanische Prüfparameter:
| Inspektionsparameter | Anforderung |
|---|---|
| Ausfall der Hauptwalze | ≤ 0,02 mm |
| Spindelbox Taper Radial Abfluss | ≤ 0,005 mm |
| Ausfall des Spindelkerns | ≤ 0,005 mm |
| Taper-Kontaktverhältnis | ≥ 70% |
| Vertikale Geradheit der Zuführung | ≤ 0,005 mm / 150 mm |
| Wire Twist (Drahtdrehen) | < 5 Drehungen / m |
| Vibration der Versorgungs-/Aufnahmespindel | ≤ 5 m/s2 |
| Versorgungs-/Aufnahme-Rollenausfluss | ≤ 0,15 mm |
Diese Werte definieren die dokumentierten Annahmeanforderungen auf Maschinenebene.
Die Ausrüstungsdokumentation besagt:
Schnittgenauigkeit: ±0,01 mm
und
Mindestschnittdicke: < 0,05 mm
Die in der Produktion erreichbare exakte Dicke hängt vom Werkstück, der Drahtspezifikation, dem Prozessrezept, der Schneidflüssigkeit, der Handhabungsmethode und der erforderlichen Ausbeute ab.
Für sehr dünne Waferprojekte sollten die Kunden die Zieldicke und Toleranz vor der Fertigstellung der Ausrüstung angeben.
Standardleistung der Maschine:
Drei-Phasen-Vierdraht-Wechselstrom 380 V ± 10%, 50/60 Hz
In der technischen Dokumentation ist die Montage von Kupferkabeln mit einer Größe von 16 mm2 oder mehr festgelegt.
Der Referenzmaschinenenergieverbrauch beträgt etwa:
5 kWh
Der tatsächliche Verbrauch kann je nach Betriebsbedingungen und Hilfssystemen variieren.
Zu den empfohlenen Umweltbedingungen gehören:
| Artikel | Anforderung |
|---|---|
| Umgebungstemperatur | 18°C bis 28°C |
| Relative Luftfeuchtigkeit | ≤ 75% |
| Vibrationen | ≤ 0,5 G |
Die Maschinenspezifikation bestätigt auch die Unterstützung einer maximalen Drahtlagerkapazität über 100 km bei Verwendung von Ø0,03 mm Draht, sechs Führrädern, einem 300 L-Schlammbehälter und einer hydraulischen Werkstückspange.
Die dokumentierte Anwendung dieser Ausrüstung ist:
Halbleiter-Wafer-Schneiden.
Typische Kundenprojekte können unterschiedliche Waferdurchmesser, Zieldicken und Produktionsanforderungen beinhalten.
Weil das Schneidverhalten je nach Material signifikant variiert,Kunden, die verschiedene Halbleiter- oder zerbrechliche Materialien verarbeiten möchten, sollten ZMSH die Materialinformationen zur Prozessbewertung zur Verfügung stellen, bevor die endgültige Maschinenkonfiguration bestätigt wird..
![]()
Unterschiedliche Halbleiterwaferprojekte können unterschiedliche Anforderungen anbringen:
Zu den in der Ausrüstungsdokumentation aufgeführten optionalen Konfigurationen gehören SECS II-Kommunikation, Kühlausrüstung und Temperaturregelung für die Befestigung des Werkstücks.
ZMSH kann daher die Ausrüstungskonfiguration entsprechend den Prozessanforderungen des Kunden bewerten.
![]()
Bei einem Angebot oder einer technischen Bewertung bitte Folgendes angeben:
Die Bereitstellung dieser Angaben hilft bei der Bestimmung der geeigneten Maschinen- und Prozesskonfiguration.
Die maximale angegebene Drahtgeschwindigkeit beträgt 2200 m/min.
Der angegebene Durchmesser des Drahtes beträgt 0,014×0,10 mm.
Die Ausrüstungsdokumentation besagt, dass bei den entsprechenden Betriebsbedingungen Schnittstärken unter 0,05 mm möglich sind.
