Saphir temporärer Waferträger für fortgeschrittene Halbleiterverpackungen

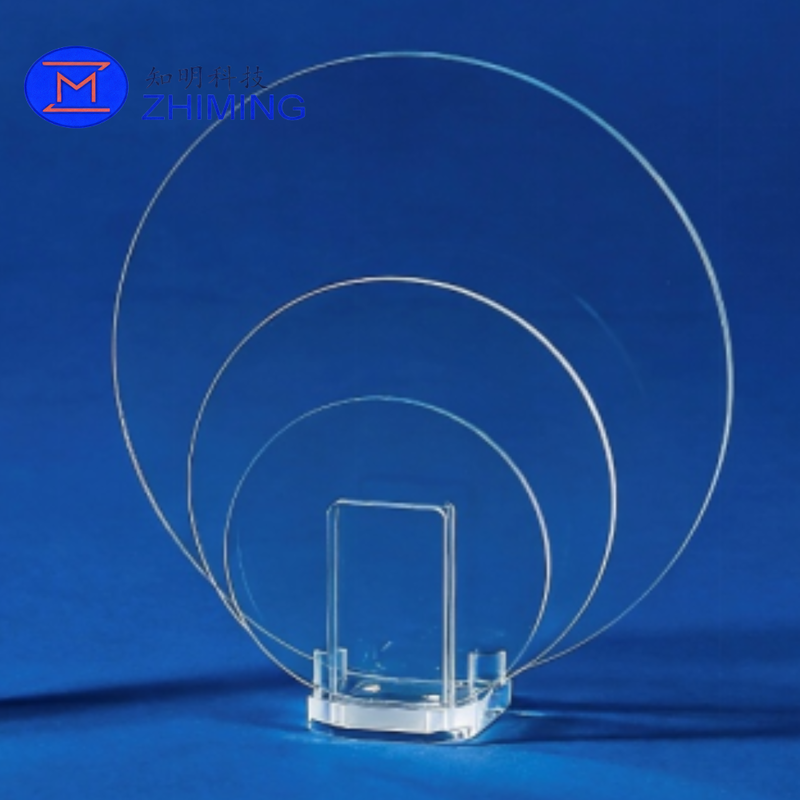

Temporärer Saphir-Waferträger für fortschrittliche Halbleiterverpackungen

Produktübersicht

Der temporäre Saphir-Waferträger ist eine Hochleistungssubstratlösung, die für fortschrittliche Halbleiterverpackungsprozesse entwickelt wurde, einschließlich Handhabung ultradünner Wafer, 2,5D/3D-IC-Integration, TSV, RDL und Fan-Out-Panel-Level-Packaging (FOPLP).

Es bietet eine starre, thermisch stabile und maßgenaue Trägerplattform für temporäre Bond- und Debonding-Prozesse und ermöglicht so eine stabile Verarbeitung ultradünner Wafer unter 50 μm. Durch die Bewältigung kritischer Herausforderungen durch Verzug und spannungsbedingte Verformung verbessert der Träger die Prozessausbeute, Ausrichtungsgenauigkeit und Fertigungsstabilität in fortschrittlichen Verpackungsabläufen erheblich.

Herausforderungen der Branche

Da sich die Halbleiterverpackung immer weiter in Richtung höherer Integrationsdichte und dünnerer Waferstrukturen weiterentwickelt, stehen Hersteller vor zunehmenden Schwierigkeiten, die strukturelle Stabilität während mehrstufiger thermischer und mechanischer Prozesse aufrechtzuerhalten.

Zu den wichtigsten Herausforderungen gehören:

• Nichtübereinstimmung des Wärmeausdehnungskoeffizienten (CTE) zwischen Chip, Substrat, Interposer, Unterfüllung und Formmassen
• Spannungsakkumulation bei wiederholten Temperaturwechseln
• Härtungsschrumpfung von Klebe- und Verkapselungsmaterialien
• Ungleichmäßige Dickenverteilung in ultradünnen Waferstapeln
• Durch Verzug verursachte Ausrichtungsabweichung und Ertragsverschlechterung
• Mechanische Zerbrechlichkeit ultradünner Wafer (<50 μm Dicke)

Diese Probleme schränken insgesamt die Prozessskalierbarkeit ein, verringern die Ausbeute und erhöhen die Herstellungskosten in modernen Verpackungsproduktionslinien.

Lösung: Temporäre Trägerplattform von Sapphire

Saphir ist aufgrund seiner einzigartigen Kombination aus mechanischen, optischen und thermischen Eigenschaften ein ideales technisches Material für temporäre Waferträger. Es bietet eine stabile physikalische Grundlage für anspruchsvolle, fortschrittliche Verpackungsprozesse, bei denen Präzision und Wiederholbarkeit von entscheidender Bedeutung sind.

Der Saphirträger ermöglicht:

• Hochstabile Waferunterstützung beim Schleifen, Bonden und Dünnen
• Kontrollierte Verformung unter Temperaturwechselumgebungen
• Kompatibilität mit laserbasierten Debonding-Prozessen
• Gleichmäßige Spannungsverteilung auf großformatigen Substraten
• Wiederverwendbare und chemisch stabile Leistung in industriellen Umgebungen

Hauptvorteile

1. Ultrahohe mechanische Steifigkeit

Mit einem Elastizitätsmodul von 345–420 GPa unterdrückt Saphir effektiv Biegung und Verzug und sorgt so für strukturelle Stabilität bei thermischen und mechanischen Prozessen mit hoher Belastung.

2. Hohe Härte und Verschleißfestigkeit

Die Vickers-Härte von 1800–2200 HV bietet eine hervorragende Beständigkeit gegen Oberflächenschäden und ermöglicht so eine lange Lebensdauer und wiederholte Prozesszyklen.

3. Optische Übertragungsfähigkeit

Hohe Durchlässigkeit (>83 % im Bereich von 300–1200 nm) unterstützt Laser-Debonding-Prozesse und gewährleistet die Kompatibilität mit mehreren temporären Bonding-Technologien.

4. Überlegene Materialgleichmäßigkeit

Geringe interne Schwankungen sorgen für eine gleichmäßige Spannungsverteilung, minimieren lokale Verformungen und verbessern die Prozesskonsistenz auf Waferebene.

5. Thermische und chemische Stabilität

Stabil unter Hochtemperaturwechsel- und chemischen Reinigungsumgebungen, wodurch es für industrielle Halbleiterprozesse mit hohem Wiederverwendungsgrad geeignet ist.

Technische Spezifikationen

Wafer- und Panelformate

Maß- und Oberflächengenauigkeit

Anwendungen

• Fortschrittliche Wafer-Ausdünnungsprozesse
• Heterogene 2,5D/3D-IC-Integration
• TSV-Herstellung (Through-Silicon Via).
• RDL-Prozesse (Redistribution Layer).
• Temporäre Wafer-Bonding- und Debonding-Systeme
• Fan-Out-Panel-Level-Packaging (FOPLP)
• Handhabung ultradünner Wafer (<50 μm)

Technischer Wert

Der temporäre Saphir-Waferträger ermöglicht es Halbleiterherstellern, kritische Verzugs- und Stabilitätsbeschränkungen bei fortschrittlichen Verpackungen zu überwinden, indem er Folgendes liefert:

• Verbesserte Dimensionsstabilität auf Waferebene
• Reduzierter verzugsbedingter Ertragsverlust
• Erhöhte Ausrichtungsgenauigkeit bei Fine-Pitch-Prozessen
• Stabile Handhabung ultradünner Wafer
• Höhere Prozesswiederholbarkeit und höherer Durchsatz
• Kompatibilität mit heterogenen Integrationsplattformen der nächsten Generation

FAQ

F1: Warum eignet sich Saphir für fortschrittliche Verpackungsträger?
A: Saphir vereint ultrahohe Steifigkeit, Härte und thermische Stabilität, was den Verzug deutlich reduziert und die Dimensionskontrolle bei der Verarbeitung ultradünner Wafer verbessert.

F2: Ist der Träger mit Laser-Debonding-Prozessen kompatibel?
A: Ja. Sapphire bietet eine hohe optische Durchlässigkeit im UV- bis mittleren IR-Bereich und ist daher vollständig kompatibel mit laserbasiertem Debonding und anderen fortschrittlichen Trenntechniken.

F3: Können Saphirträger große Verpackungsanwendungen auf Panelebene unterstützen?
A: Ja. Saphirträger können in großen Plattenformaten mit hervorragender Ebenheit und gleichmäßiger Spannungsverteilung hergestellt werden, wodurch sie für FOPLP und andere großflächige fortschrittliche Verpackungstechnologien geeignet sind.
