Saphir-Oblate
Created with Pixso. High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte

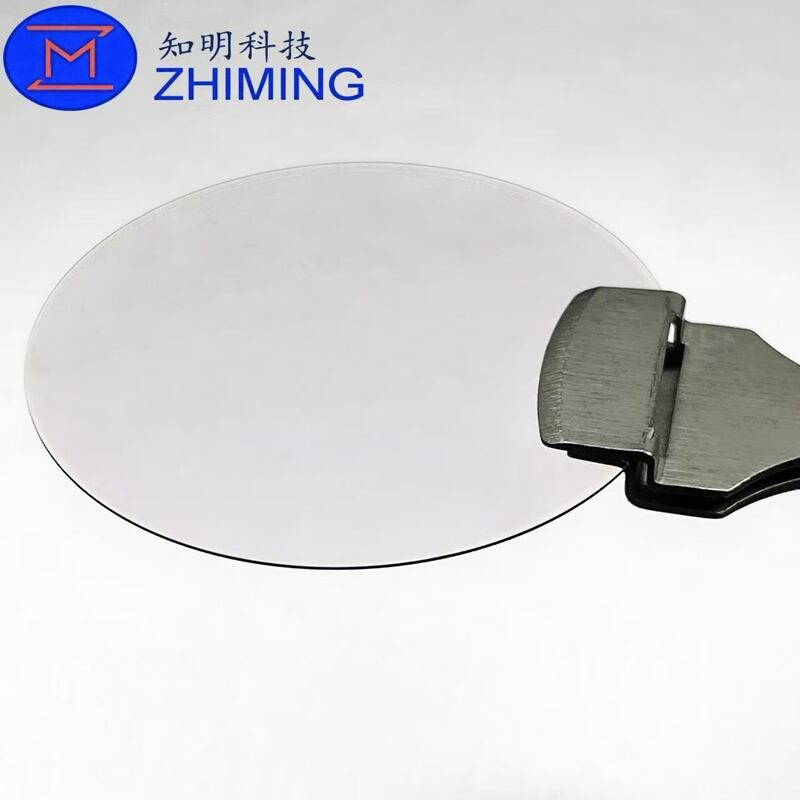

High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte

Markenbezeichnung: ZMSH
Modellnummer: 2 bis 12 Zoll alle verfügbar
MOQ: 5
Preis: by case
Lieferzeit: 2-4 Wochen
Zahlungsbedingungen: T/T
Einzelheiten
Herkunftsort:
China
Herkunftsort:
China
Material:
99,999% Al2O3
Industrie:
Geführtes, optisches Glas, eli-bereite Oblate
Anwendung:
Semicondutor-Oblate, geführter Chip, optisches Glasfenster, elektronische Keramik
Farbe:
weiß oder rot oder blau
Visionslichttransmissivität:
85%
advantagement:
hohes hardness9.0, Verschleißfestigkeit
Typ:
Einzelner Kristall
Verpackung Informationen:
Vakuumversiegelte Behälter mit Stickstoff füllen in einer Umwelt der Klasse 100 nach
Produkt-Beschreibung



Beschreibung des Produkts





Unsere Saphirwafer sind ausEinkristallhaltiges Aluminiumoxid (Al2O3)mit einemhexagonale Gitterstruktur, in der RegelC-Ebene, A-Ebene und R-Ebene Orientierungen. mit einer breiten optischen Transparenz vonNahe-ultraviolett (190 nm) bis mittleres InfrarotDiese Wafer sind ideal füroptische Komponenten, Infrarotgeräte, Hochleistungslaserfenster und Maskenmaterialien.Safirehohe Härte, thermische Stabilität, Korrosionsbeständigkeit, hoher Schmelzpunkt (2045°C) und hervorragende TransparenzSie ist ein zuverlässiges Material für anspruchsvolle Anwendungen, obwohl sie eine präzise Verarbeitung erfordert.



FürHerstellung von LEDs, sind Saphirwafer für hochwertigeGaN-Epitaxialwachstum, da die Oberflächenbearbeitung die Helligkeit und Gleichmäßigkeit derweiße, blaue und grüne LEDsDie minimale Gitterunterschiede zwischen Saphir-C-Flächen-Substraten und III-V/II-VI-Dünnfolien sorgen für eine ausgezeichnete Ausrichtung mitProzesse der Hochtemperatur-Epitaxie, so daß Saphirwafer für fortschrittliche optoelektronische Geräte unverzichtbar sind.



    High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 0     High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 1        High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 2     High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 3














Saphirwafer Struktur, Eigenschaften und Anwendungen







1Struktur und Zusammensetzung
Unsere Saphirwafer sindEinkristall Al2O3mit einemhexagonale R-3c-KristallstrukturJedes Aluminium-Ion ist von sechs Sauerstoff-Ionen umgeben und bildet eine stabileAlO6-OktaedernetzDieses hoch symmetrische 3D-Gitter sorgt für eine hervorragende mechanische und chemische Stabilität.



2. Optische und elektronische Eigenschaften
Saphir-Wafer sindhohe optische Transparenzüber eine breite Palette vonUV bis nahe Infrarot (150-5500 nm), mit einem Brechungsindex um 1.76, so dass sie ideal fürmit einer Breite von mehr als 20 mm,Elektrisch gesehen ist Saphir einhochisoliertes Materialmit einemBreitbandspalt (~ 9,9 eV), geringer dielektrischer Verlust und ausgezeichnete Leistung beimit einer Leistung von mehr als 100 W und einer Leistung von mehr als 100 W, einschließlichHEMT und GaN-basierte Elektronik.



3. Mechanische und thermische Eigenschaften
Mit einemMohs-Härte von 9, Saphirwafer sind kratz- und abnutzungsbeständig.hohe mechanische Festigkeitfür die Präzisionsbearbeitung hohem Druck standhalten undAbmessungsstabilitätDie Wärmeleitfähigkeit liegt bei25 W/m·K, ist der Schmelzpunkt2054 °C, und der Wärmeausdehnungskoeffizient ist gering (8,4 × 10−6/K), was Saphirwafer fürHochtemperatur- und anspruchsvolle industrielle Anwendungen.







Durchmesser 2 bis 12 Zoll
Stärke 650 ± 20 μm
Orientierung C-Ebene (0001) bis M-Ebene (1-100) oder A-Ebene ((1 1-2 0) 0.2±0.1° /0.3±0.1°, R-Ebene (1-1 0 2), A-Ebene (1 1-2 0 ), M-Ebene ((1-1 0 0)
TTV 20 μm
LTV 20 μm
TIR 20 μm
Bogen 20 μm
Warpgeschwindigkeit 20 μm
Vorderfläche Epipoliert (Ra< 0,2 nm)
Rückenoberfläche Fein gemahlen (Ra=0,5 bis 1,2 μm), Epipoliert (Ra< 0,2 nm)
Anmerkung Kann nach den spezifischen Anforderungen der Kunden hochwertige Saphir-Substrat-Wafer liefern














Saphirwafer Herstellungsprozess:





  1. Kristallwachstum¢ Einkristallsafir von hoher Qualität wird mit fortschrittlichen Kristallzuchtöfen angebaut.
  2. Kristallorientierung¢ Die Saphirkristalle auf der Sägemaschine genau ausrichten, um eine genaue Verarbeitung zu gewährleisten.
  3. Abbau von Stäben¢ Die Saphirstangen werden mit kontrollierten Methoden aus dem Kristall geschnitten, um die strukturelle Integrität zu erhalten.
  4. Schleifmaschine• Verwenden Sie zylindrische Schleifmaschinen, um präzise Außendurchmesser und glatte Oberflächen zu erreichen.
  5. Erste QualitätsprüfungÜberprüfen Sie die Saphirstangen, um die Größe und die Orientierung der Kristalle zu überprüfen.
  6. Position der Stange für das Schneiden¢ Die Saphirstangen an der Schneidmaschine ausrichten, damit die Wafer genau geschnitten werden.
  7. SchneidenDie Saphirstangen werden mit hoher Präzision in dünne Wafer geschnitten.
  8. Polstern¢ Schnittschäden beseitigen und die Plattheit der Wafer für hochwertige Oberflächen verbessern.
  9. Zersplittern- Runde Waferkanten zur Verbesserung der mechanischen Festigkeit und zur Verringerung belastungsbedingter Defekte.
  10. Polstern¢ Verbesserung der OberflächenrauheitEpi-bereitoder optische Präzision.
  11. Reinigung¢ Staub, Metallrückstände und organische Verunreinigungen entfernen, um die Oberfläche rein zu halten.
  12. Endgültige Qualitätsprüfung- Überprüfen Sie die Flachheit, Orientierung, Oberflächenqualität und Sauberkeit der Wafer, um den strengen Kundenanforderungen zu entsprechen.







                                                 High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 4

                                          High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 5

                                             High-Purity Sapphire Wafer für LED, Halbleiter, Laser und optische Geräte 6














Häufig gestellte Fragen

1.Q:Wofür werden Saphirwafer benutzt?

A:Saphirwafer spielen eine zentrale Rolle bei derDie Transparenz und Langlebigkeit machen sie zu idealen Substraten für Lichtdioden, Laserdioden und optische Fenster.Die hervorragenden optischen Eigenschaften des Saphirs tragen zur Effizienz und Leistungsfähigkeit dieser Geräte bei.



2.Q:Was ist ein Saphirwafer?

A: Zusammengesetzt aus kristallinem Aluminium-Oxid (Al2O3), bieten Saphir-Wafer eine Kombination aus Härte, optischer Transparenz,und chemische Widerstandsfähigkeit, die sie in verschiedenen Anwendungen außergewöhnlich wertvoll macht.



3.F: Warum ist Saphir so teuer?

A:Saphiren sind weniger zahlreich als Diamanten, weshalb sie schwerer zu finden sind.Nur wenige Minen weltweit können hochwertige Saphiren produzieren.und selbst dann kann nur eine kleine Anzahl von Steinen als "Edelstein-Qualität" betrachtet werden.Diese Knappheit hat zu einem deutlichen Anstieg der Saphirkosten geführt.
