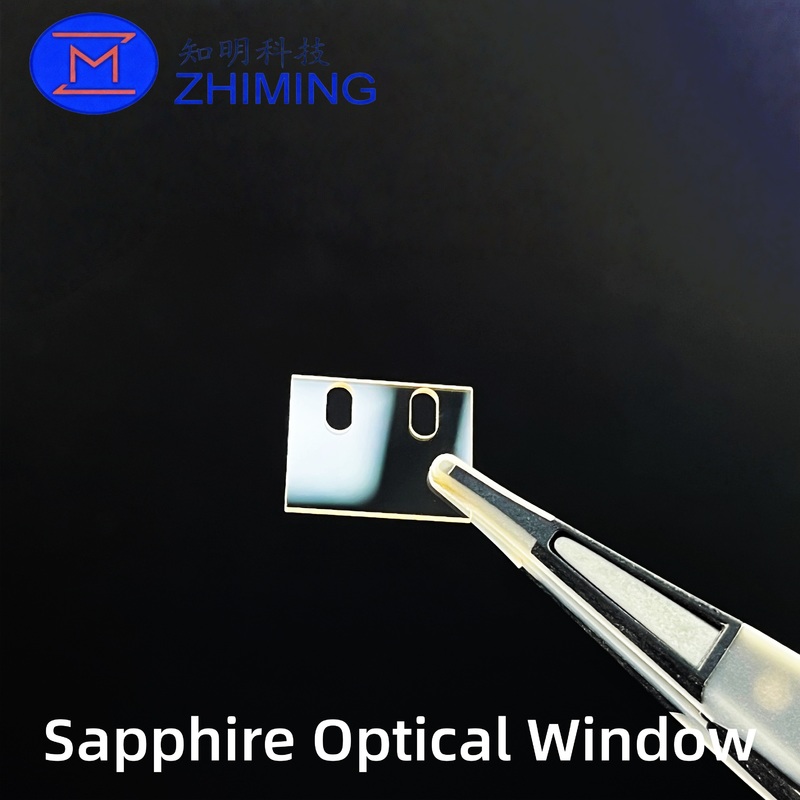

Optisches Fenster aus Quadratsafir mit Durchlöchern

Produktübersicht

Unsere quadratischen optischen Saphirfenster mit Durchlöchern sind aus hochwertigem synthetischem Saphir (Al2O3) hergestellt, einem der härtesten optischen Materialien.Diese Fenster bieten eine ausgezeichnete mechanische Festigkeit., thermische Stabilität, chemische Beständigkeit und breite Spektralübertragung von UV auf NIR.Sie schützen empfindliche Komponenten und ermöglichen gleichzeitig eine Licht- oder Laserübertragung..

Diese Fenster sind mit einem Durchlöcher ideal für die mechanische Integration, Ausrichtung, Vakuumdurchläufe, Flüssigkeits- oder Gaskanäle und andere spezielle Anwendungen geeignet.

Wesentliche Merkmale

• Material:High purity synthetische Saphir (Al2O3)

• Härte:Knoop-Härte ~ 1900 GPa, nur hinter Diamanten

• Dichte:30,97 g/cm3

• Brechungsindex (nd):1.77

• Young's Modulus:435 GPa

• Thermische Stabilität:Ausgezeichnet, geeignet für Hochtemperaturanwendungen

• Chemische Resistenz:Widerstandsfähig gegen Säuren, Alkalien und die meisten ätzenden Chemikalien

• Optische Übertragung:UV-Bereich

• Oberflächenqualität:80/50, 60/40, 40/20 (abkratzen/graben)

• Oberflächenfläche:Typische 2λ

• Klarer Durchgang:≥ 90%

• Formoptionen:Quadratisch, rund, rechteckig

• Auswahl der Dicke:Anpassbar, z. B. 0,5 mm 2 mm (oder mehr)

• Durch das Loch:Genau gebohrter, anpassbarer Durchmesser und Position

• Anpassbar:Flächenparallelismus, Flachheit, Orientierung und Materialreinheit

Standardgrößen vorrätig

Spezielle Orientierungen:A-Fläche (1120), R-Fläche (1102), M-Fläche (1010), C-Achse abgeschnitten 0,5°~10° oder vollständig angepasste Orientierungen.

Anpassungsgrößen:Beispiele sind 10x10x0,5 mm, 20x20x0,5 mm, ultradünne 2-Zoll-Wafer (100 μm) oder gemusterte Saphirsubstrate (PSS).

Anwendungen

• Laser- und optische Systeme:Fenster mit hoher Haltbarkeit für eine präzise Ausrichtung und Übertragung

• Medizinprodukte:Fluidische Schnittstellen und sterile Ansichtspunkte

• Luft- und Raumfahrt:Sensoren, optische Zugangsanschlüsse und robuste Ausrüstung

• Halbleiter- und Vakuumausrüstung:Vakuumdichte Fenster mit Durchlauflöchern

• Hochtemperatur- oder raue Umgebungen:Aufrechterhaltung der optischen Leistung unter extremen Bedingungen

Konstruktionsüberlegungen

• Durchmesser und Position des Lochs:mit einem Durchmesser von mehr als 20 mm

• mit einer Breite von mehr als 20 mm,Reduzieren Sie die Belastung um Bohrlöcher

• Oberflächenbearbeitung:Kritisch für die optische Klarheit und die mechanische Toleranz

• Flachheit und Parallelismus:Kann für hochpräzise optische Systeme angepasst werden

Häufig gestellte Fragen

F1: Welche Materialien werden in Ihren Saphirfenstern verwendet?

A: Wir verwenden hochreinen synthetischen Saphir (Al2O3), eines der härtesten und chemisch beständigsten optischen Materialien, das eine hervorragende thermische Stabilität und eine breite optische Übertragung bietet.

F2: Können die Fenster angepasst werden?

A: Ja. Wir bieten die Anpassung von Größe, Dicke, Form (quadratisch, rund, rechteckig), Lochdurchmesser und -standort, Oberflächenflachheit und Kristallorientierung nach Ihren Anforderungen an.

F3: Wie genau sind die Löcher und die Oberflächenqualität?

A: Die Löcher sindmit einer Breite von mehr als 20 mm,Die Oberflächenqualität ist hoch, mit 80/50, 60/40 oder 40/20 Kratzer-/Gräbeoptionen und eine Flachheit von typischerweise 2λ, was für optische Klarheit und Haltbarkeit sorgt.
