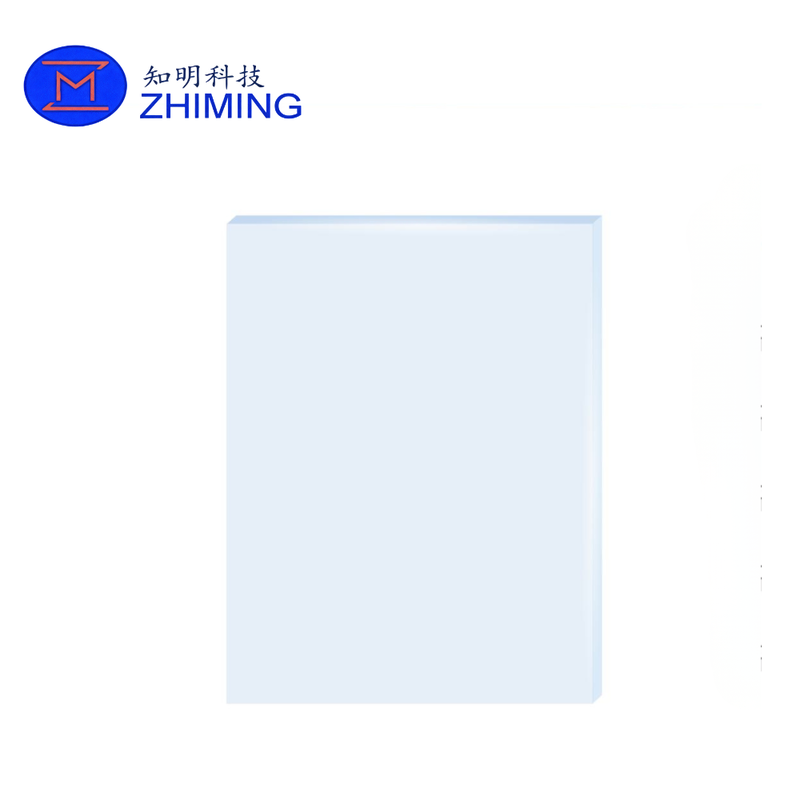

Große optische Saphirfenster für Anwendungen in extremen Umgebungen

Unsere großformatigen optischen Saphirfenster werden aus hochreinem einkristallinem Aluminiumoxid (Al₂O₃) mithilfe fortschrittlicher Kristallwachstumstechnologie hergestellt. Mit Kugelgewichten von bis zu 1000 kg und fertigen optischen Fenstern mit Durchmessern bis zu 680 mm bieten diese Saphirkomponenten außergewöhnliche optische Leistung und mechanische Zuverlässigkeit für anspruchsvolle Umgebungen.

Saphirfenster kombinieren hervorragende optische Transmission, extreme Härte, Hochtemperaturbeständigkeit und hervorragende chemische Stabilität und werden häufig in Unterwasserbeobachtungssystemen, Luft- und Raumfahrtgeräten, Lasersystemen, Halbleitergeräten und industriellen Hochdruckinspektionsanwendungen eingesetzt.

Hauptmerkmale

• Hohe optische Transmission von 400 nm bis 4000 nm
• Mohs-Härte von 9, nach Diamant die zweithöchste
• Hervorragende Kratz- und Abriebfestigkeit
• Hohe mechanische Festigkeit und Schlagfestigkeit
• Betriebstemperaturen bis 2000°C
• Hervorragende Beständigkeit gegen Säuren, Laugen und korrosive Chemikalien
• Hervorragende thermische Stabilität und Thermoschockbeständigkeit
• Erhältlich in kundenspezifischen runden, rechteckigen und speziell geformten Designs
• Ultragroße Abmessungen für anspruchsvolle optische Systeme verfügbar

Materialeigenschaften

Verfügbare Größenkapazität

Typische Anwendungen

Tiefsee-Beobachtungssysteme

Große Saphirfenster bieten hervorragende Transparenz und Druckbeständigkeit für Unterwasserkameras, U-Boote und ozeanografische Forschungsgeräte.

Luft- und Raumfahrt und Verteidigung

Wird in Flugzeugsensoren, Raketenleitsystemen, Infrarot-Bildgebungsgeräten und optischen Schutzkuppeln verwendet.

Hochleistungslasersysteme

Aufgrund ihrer hohen Zerstörschwelle und thermischen Stabilität ideal für Laserschutzfenster und optische Übertragungskomponenten.

Industrielle Inspektionsausrüstung

Wird in rauen Industrieumgebungen eingesetzt, in denen optische Klarheit, Verschleißfestigkeit und chemische Beständigkeit von entscheidender Bedeutung sind.

Wissenschaftliche Forschungsinstrumente

Geeignet für Spektroskopie, Vakuumkammern, Plasmadiagnostik und Hochtemperatur-Beobachtungsöffnungen.

Kundenspezifische Fertigungsdienstleistungen

Wir liefern maßgeschneiderte Saphirfenster nach Kundenwunsch:

• Durchmesser bis Ø680 mm
• Rechteckgröße bis 750 × 500 mm
• Individuelle Stärken
• Optisches Polieren auf einer oder beiden Seiten
• AR-, IR-, UV- und dielektrische Beschichtungen
• Präzise Kantenbearbeitungs- und Montagefunktionen
• Prototypen- und Serienproduktion verfügbar

FAQ

1. Was ist die maximale Größe eines Saphirfensters, das Sie herstellen können?

Basierend auf unserer Wachstumskapazität für Saphirkugeln von 1000 kg können wir runde Saphirfenster mit einem Durchmesser von bis zu 680 mm und rechteckige Fenster mit einem Durchmesser von bis zu 750 × 500 mm herstellen.

2. Halten Saphirfenster extremen Temperaturen stand?

Ja. Saphir hat einen Schmelzpunkt von etwa 2050 °C und behält auch unter Hochtemperaturbedingungen hervorragende mechanische und optische Eigenschaften bei.

3. Sind kundenspezifische Abmessungen und Beschichtungen verfügbar?

Ja. Wir bieten kundenspezifische Größen, Dicken, Oberflächenbeschaffenheiten, Kantenprofile und optische Beschichtungen an, um spezifische Anwendungsanforderungen zu erfüllen.
