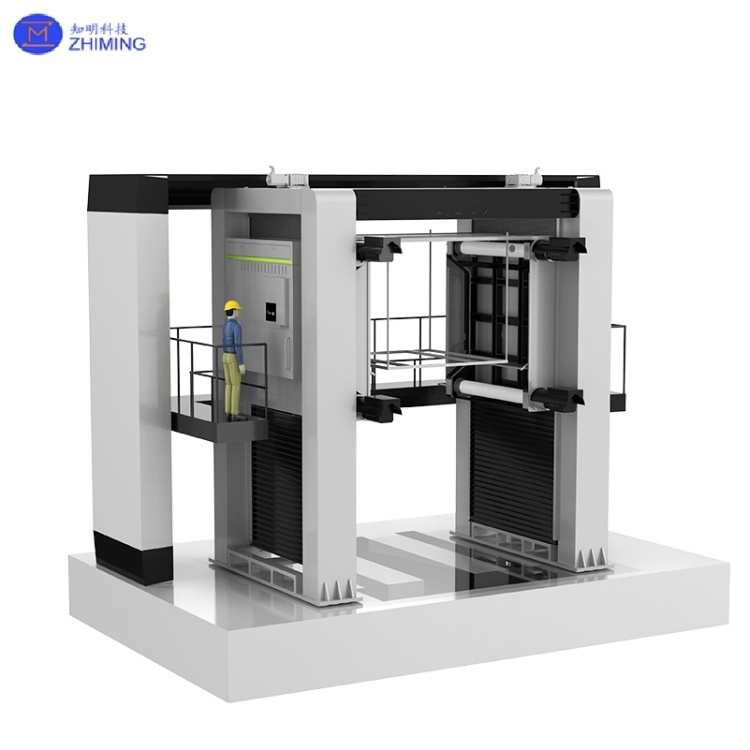

Maschine zum Schneiden von Natursteinen mit mehreren Drähten
Die Mehrdrahtsäge ist eine moderne Steinbearbeitungsmaschine, die mehrere Diamantdrahtschneidungen verwendet, die parallel arbeiten.speziell für das effiziente Schneiden von Natursteinen wie Marmor ausgelegtDurch die synchrone Bewegung von Hunderten von Diamantdraht ermöglicht es einmaliges Schneiden und Formen von extragroßen Blöcken (bis zu 3 × 2 × 2 m),Verbesserung der Schneideffizienz um das 5- bis 8-fache im Vergleich zu traditionellen Rahmensägen. Die Ausrüstung ist modular ausgelegt, unterstützt vertikal/horizontales bidirektionales Schneiden und bietet eine maximale Verarbeitungsstärke von 2,5 m. Sie wird häufig im Steinbruchbergbau eingesetzt,Produktion von Platten, und Spezialformmaterialverarbeitung.
Arbeitsprinzip der Mehrdrahtsäge-Schneidmaschine
1Mehrdrahtübertragungssystem
- Der Antriebsrad (Durchmesser 1,2-1,8 m) wird von einem Hauptmotor angetrieben und versorgt 200-800 Diamantschneiddrähte, um ein geschlossenes Bewegungsnetzwerk zu bilden.
- Die Drahtgeschwindigkeit ist im Bereich von 0-25 m/s einstellbar, wobei die Servo-Spannungssteuerung (15-35 kN einstellbar) die Spannung der Schneiddrähte gewährleistet.
2. Steinfütterungssystem
- Der Blockwagen wird gleichmäßig mit einer Geschwindigkeit von 0,5 bis 10 cm/h über eine hydraulische Antriebseinrichtung betrieben.
- Ausgestattet mit Drucksensoren zur Überwachung des Schneidwiderstands in Echtzeit und zur automatischen Anpassung der Zuführgeschwindigkeit.
3Kühl- und Staubentfernungssystem
- Hochdruckwasserpumpen (10-15 MPa) sprühen wasserbasiertes Kühlmittel mit einer Durchflussgeschwindigkeit von 200 L/min.
- Die zweistufige Reinigung mit Zyklonstaubentfernung + Wasserfilterung kontrolliert die Staubkonzentration unter 2 mg/m3.
4. Intelligentes Steuerungssystem
- Basierend auf einer PLC+ Industriecomputerarchitektur zeigt er Echtzeitparameter wie Drahtspannung, Stromlast und Zuführgeschwindigkeit an.
- Features Stein Härte Anpassungsfähigkeit, automatische Optimierung der Schneidparameter durch akustische Erkennung.
Technische Spezifikation der Maschine zum Schneiden von Mehrdrahtsägen
| Artikel |
Einheit |
Parameter |
| Maximale Arbeitsgröße |
mm |
3300*2000*2300 |
| Durchmesser von Rollenkautschuk (doppelkähnlich) |
mm |
Vier Achsen: Φ240*2000 |
| Vertikaler Aufzugslauf der Arbeitsplatte |
mm |
2500 |
| Drehgeschwindigkeit (Doppelkegel) |
m/min |
1000 (maximal) |
| Diamantdrahtdurchmesser |
mm |
0.45 bis 0.55 |
| Speicherkapazität für Draht |
Km |
0-20 ((für 0,45 ~ 0,55 Diamantdraht) |
| Schnittdickenbereich |
mm |
10 bis 50 |
| Stromversorgung |
|
3-phasige 4-drahtartige AC380V/50Hz |
| Gesamtmaschinenleistung |
KW |
≤ 170 |
| Hauptmotor |
|
29 kW × 4 Einheiten |
| Aufzugsmotor |
|
7.5KW × 2 Einheiten |
| Drahtanordnungsmotor |
KW |
00,75 kW × 2 Einheiten |
| Motor zur Spannungsregelung |
|
7.5KW × 2 Einheiten |
| Auszahlungs-/Aufnahmemotor |
|
11 kW × 2 Einheiten |
| Gesamtmaße (doppelkähnlicher) |
mm |
6300*9280*6750 |
| Maschinengewicht (Doppelkegel) |
T |
Ungefähr 40 Tonnen. |
Eigenschaften der Maschine zum Schneiden von Mehrdrahtsägen
- Die wichtigsten Getriebebestandteile verwenden importierte Teile, um die Gesamtpräzision der Maschine zu gewährleisten.
- Das Gerät arbeitet mit niedrigem Gesamtlärm und verhindert so Hörschäden bei den Arbeitnehmern.
- Drahtverteilung, Aufnahme, Anordnung, Spindelbetrieb, Schneiddrahtspannung und Arbeitstischfütterung werden alle von Servomotoren angetrieben und gesteuert.
- Ein ununterbrochenes Netzteil (UPS) ist für den Dauerbetrieb integriert.
- Die Rückkopplungssteuerung in geschlossenem Kreislauf wird für die Auszahlungs- und Aufnahmespannung des Drahtes verwendet, um eine konstante Schneiddrahtspannung während des Prozesses zu gewährleisten.
- Das System verfügt über eine Spannungsfunktion (Frühwarnfunktion), mit der Wirdverletzungen durch abnormale Spannungsschwankungen wirksam verhindert werden.
Maschine zum Schneiden von Mehrdrahtsägen Hauptanwendungen
1Direktes Bergbau
- Er ersetzt explosive Bergbaumethoden und ermöglicht das direkte Rechteck-Block-Schneiden von Erzkörpern, wodurch der Ertrag um das Dreifache gesteigert wird.
- Besonders geeignet für den Schutz des Bergbaus von Edelsteinen wie Weißmarmor und indischer Rotgranit.

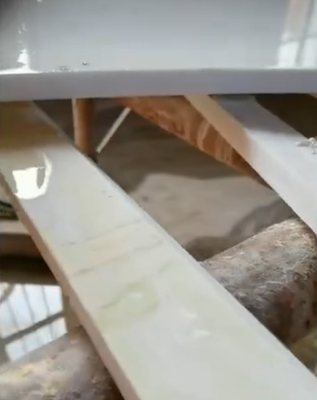

2. Große Produktion von Schleifen
- Gleichzeitig schneidet er 120-240 Standardplatten (Stärke 1,5-2 cm).
- Erreicht eine einmalige Formung von rauer zu glänzender Oberfläche und beseitigt rauen Schleifen.
3. Verarbeitung von speziell geformten Materialien
- Ermöglicht das geschwungene Schneiden (min. Radius R300mm) über ein CNC-System.
- Für die Verarbeitung von speziellen Formen wie römischen Säulen, Skulpturen und geschwungenen Treppenbühnen verwendet.
4. Restaurierung alter Gebäude
- Genaue Nachbildung traditioneller Steinkomponenten, die den Anforderungen an die Verformung und Verstrickung entsprechen.
- Ermöglicht ein schadensfreies Schneiden von weichen Steinen wie Sandstein und Blaustein.
5. Spezielle Steinverarbeitung
- Kristall-Agat-Schneiderei: Verwendung von 0,5 mm ultrafeinem Diamantdraht mit Schnittverlust < 1 mm.
- Gravierungen auf Grabsteinen: Unterstützt 45° Schrägschnitt und Bearbeitung.
Maschine zum Schneiden von MehrdrahtsägenHäufig gestellte Fragen
- Ich weiß.
F1: Wie hoch ist die maximale Schneidleistung von Mehrdrahtsägen für Naturstein?
A1: Fortgeschrittene Mehrdrahtsägen können Blöcke bis zu 3 × 2 × 2 m mit einer Dicke von 2,5 m und einer gebogenen Schneidfähigkeit bis zu einem Radius von R300 mm verarbeiten.
F2: Wie verhält es sich mit dem Schneiden mit mehreren Drähten im Vergleich zu traditionellen Methoden für Granit?
A2: Mehrdrahtsägen erzielen eine Schneidgeschwindigkeit von 2-4 m2/h mit einer Genauigkeit von ± 0,5 mm und senken den Energieverbrauch im Vergleich zu Rahmensägen um 40%.
