Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. PRODUKTE Created with Pixso.
Draht sah Maschine
Created with Pixso. Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine
  • Name
  • Name
  • Name
  • Name
  • Name

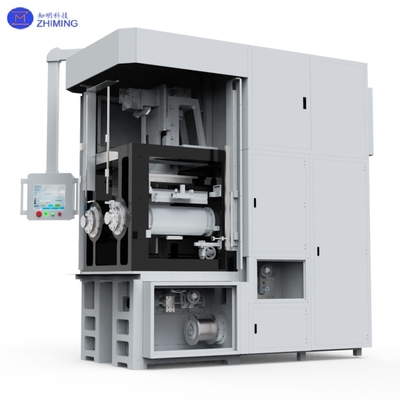

Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine

Markenbezeichnung: ZMSH
Modellnummer: Diamantdraht/Mehrdraht/Hochgeschwindigkeits-/Hochpräzisions-/Absteigende/Oszillierende Schneidmaschi
MOQ: 3
Preis: by case
Lieferzeit: 3-6 Monate
Zahlungsbedingungen: t/t
Einzelheiten
Produkt-Beschreibung
Einzelheiten
Herkunftsort:
China
Zertifizierung:
rohs
Projekt:
mit einer Breite von mehr als 50 mm
Diamantdrahtdurchmesser:
0.1-0.5mm
Drahtvorschubgeschwindigkeit:
2000 (MIX) m/min
Vertikaler Hebeschlag des Arbeitsplatzes:
250 mm
Wassertank:
300 L
Gesamtleistung der Werkzeugmaschine:
≤ 92 kW
Schnittmethode:
Das Material schwankt und fällt von oben nach unten, während die Position der Diamantlinie unverände
Verpackung Informationen:
Paket in der 100-Grad-Reinigung
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Hervorheben:

Maschine zum Schneiden von mehreren Drähten

,

Maschine zum Schneiden mit mehreren Diamantendraht

,

Schnittmaschine mit hoher Präzision

Produkt-Beschreibung

Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschineneinführung





Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine







Die Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine ist ein High-End-System, das speziell für die Präzisionsbearbeitung von harten und spröden Materialien entwickelt wurde. Es integriert mehrere fortschrittliche Funktionen, darunter das Parallelschneiden mit mehreren Drähten (Betriebsgeschwindigkeit 1-3 m/s), Submikron-Genauigkeit (±0,01 mm), Abwärtsvorschubmechanismus und dynamisches Oszillationsschneiden. Die Maschine eignet sich für die Serienbearbeitung von Halbleiterwafern, optischen Komponenten und Spezialkeramiken und unterstützt verschiedene Materialien wie Silizium, Siliziumkarbid (SiC), Saphir (Al₂O₃) und Quarz, um Anforderungen von der Forschung und Entwicklung bis zur Massenproduktion zu erfüllen.







Technische Daten der Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine




Parameter Spezifikation
Projekt Multidrahtsäge mit Werkbank oben
Maximale Werkstückgröße ø 204*500mm
Hauptrollenbeschichtungsdurchmesser (an beiden Enden fixiert) ø 240*510mm (zwei Hauptrollen)
Drahtlaufgeschwindigkeit 2000 (MIX) m/min
Diamantdrahtdurchmesser 0,1-0,5 mm
Leitungsspeicherkapazität der Zufuhrrolle 20 (0,25 Diamantdrahtdurchmesser) km
Schnittdickenbereich 0,1-1,0 mm
Schnittgenauigkeit 0,01 mm
Vertikaler Hub der Werkbank 250 mm
Schnittmethode Das Material schwingt und senkt sich von oben nach unten, während die Position der Diamantlinie unverändert bleibt
Schnittvorschubgeschwindigkeit 0,01-10 mm/min
Wassertank 300L
Schneidflüssigkeit Rostschutz-Hocheffizienz-Schneidflüssigkeit
Schwinggeschwindigkeit 0,83°/s
Luftpumpendruck 0,3-3 MPa
Schwingwinkel ±8°
Maximale Zugspannung beim Schneiden 10N-60N (Mindesteinheit 0,1N einstellen)
Schnitttiefe 500 mm
Werkbank 1
Stromversorgung Dreiphasiger Fünf-Draht AC380V/50Hz
Gesamtleistung der Werkzeugmaschine ≤92kW
Hauptmotor (Wasserkühlung) 22*2kW
Verdrahtungsmotor 1*2kW
Schwingmotor der Werkbank 1,3*1kW
Zugkraftregelmotor (Wasserkühlung) 5,5*2kW
Drahtfreigabe- und -sammelmotor 15*2kW
Außenabmessungen (ohne Wipparmkasten) 1320*2644*2840mm
Außenabmessungen (einschließlich Wipparmkasten) 1780*2879*2840mm
Maschinengewicht 8000kg







Funktionsweise der Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine

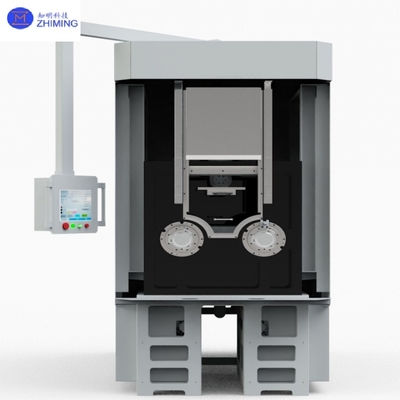

Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine 0
  • Multidrahtschneiden: Verwendet über 200 Diamantdrähte (Durchmesser 0,1-0,3 mm) in synchronisierter Bewegung zum Batch-Wafer-/Materialschneiden.
  • Hochgeschwindigkeits-Präzisionssteuerung: Servomotorgetriebene Drahtsäge (1000-3000 m/min) in Kombination mit einer Luftlager-Spindel (Radialschlag <0,5 μm) sorgt für Stabilität.
  • Abwärts + Oszillationsschneiden:
  1. Abwärts: Vertikaler Werkstücktischvorschub (0,01-10 mm/min) minimiert Ausbrüche (<10 μm).
  2. Oszillierend: Dynamische Schnittwinkeleinstellung (±8°) optimiert die Oberflächenrauheit (Ra<0,5 μm).
  • Intelligentes System: Maschinenvisionspositionierung (5 μm Genauigkeit) + adaptive Zugkraftregelung (20-50 N einstellbar).

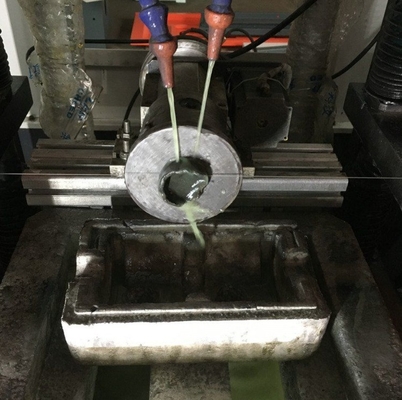

Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine 1







Merkmale und kompatible Materialien der Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine





Merkmal



Beschreibung



Materialeigenschaften



Multidraht-Effizienz



200-Draht-Simultanbearbeitung, 5x Produktivitätssteigerung



Siliziumbarren (Φ12"), SiC-Wafer (6")



Hochgeschwindigkeitspräzision



Schnittgeschwindigkeit 1-3 m/s, Genauigkeit ±0,01 mm



Saphir (Mohs 9), Quarz (geringe Wärmeausdehnung)



Abwärts+Oszillierend



Reduziert die Materialbeanspruchung, Oberflächenrauheit Ra<0,5 μm



Keramik (AlN/Al₂O₃), optisches Glas



Intelligente Steuerung



Echtzeitüberwachung von Schnittkraft/Temperatur, automatische Optimierung



Verbundsubstrate (SiC-on-Si), Spezialkristalle







Technische Vorteile der Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine





  1. Effizienz: Das Multidrahtschneiden reduziert die Stückkosten um 40 % und unterstützt die Produktion von 300-mm-Wafern.
  2. Qualität: Die Oszillationstechnologie kontrolliert Ausbrüche 99,5 %.
  3. Materialkompatibilität: Deckt Halbleiter (Si/SiC), Optoelektronik (Saphir/Quarz) und Spezialkeramiken ab.
  4. Intelligente Fertigung: IoT-Fernüberwachung + MES-Systemintegration für die digitale Produktion.

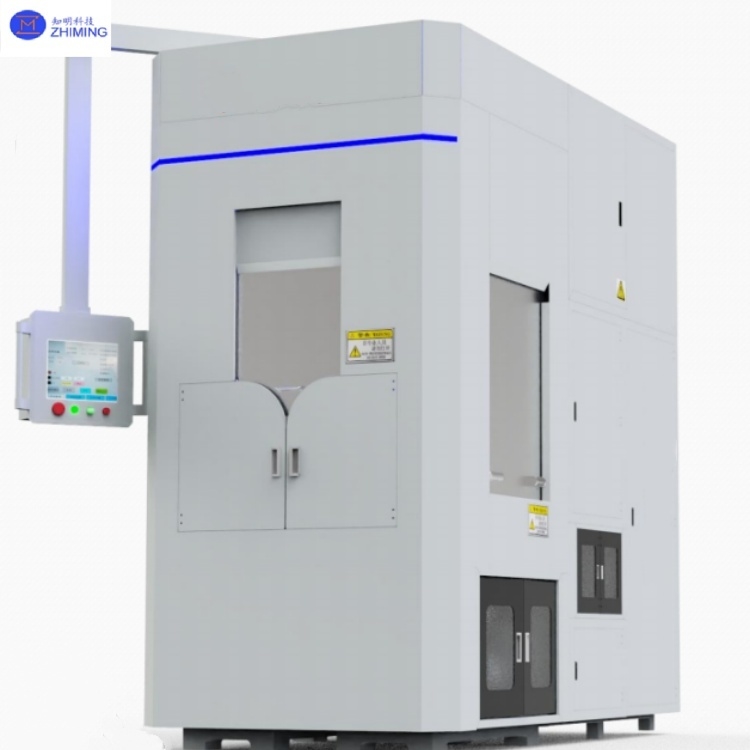

Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine 2







Anwendungsbereiche der Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine





Diamantdraht / Mehrdraht / Hochgeschwindigkeits- / Hochpräzisions- / Absteigende / Schwingende Schneidmaschine 3

1. Halbleiterfertigung

  • SiC-Leistungswafer-Dicing: Verarbeitet 4H-SiC-Wafer (100-350 μm) mit <15 μm Ausbrüchen durch Oszillationsschneiden, entscheidend für EV-Wechselrichter und 5G-Basisstationen.
  • Ultradünnes MEMS-Silizium: Spannungsarmes Schneiden von 99 % Ausbeute erzielt wird.



2. Photovoltaik

  • Großes monokristallines Silizium: Schneidet 182/210 mm Barren (120-180 μm) mit 30 % Drahteinsparung und <2min>



3. Optoelektronik

  • Saphirfenster: Präzisionsgeformtes Schneiden (gebogene/abgeschrägte Kanten) für Smartphone-/Uhrenabdeckungen (Ra92 % Transmission).



4. Hochwertige Materialien

  • Keramiksubstrate (AlN): Zerteilt Substrate mit hoher Wärmeleitfähigkeit (>170 W/m·K) mit >95 % Festigkeitserhalt für Leistungselektronik.





Hinweis: Kompatibel mit Si, SiC, Saphir, Quarz und Keramik. Kundenspezifische Lösungen verfügbar.







FAQ zur Diamantdraht-/Multidraht-/Hochgeschwindigkeits-/Hochpräzisions-/Abwärts-/Oszillationsschneidemaschine





1. F: Was ist der Vorteil des Oszillationsschneidens bei Diamantdrahtsägen?

A: Das Oszillationsschneiden (±8°) reduziert Ausbrüche auf <15 μm und verbessert die Oberflächengüte (Ra<0,5 μm) für spröde Materialien wie SiC und Saphir.





2. F: Wie schnell können Multidraht-Diamantsägen Siliziumwafer schneiden?

A: Mit über 200 Drähten bei 1-3 m/s werden 300 mm Siliziumwafer in <2 Minuten geschnitten, wodurch die Produktivität im Vergleich zu Einzeldrahtsägen um das 5-fache gesteigert wird.







Tags: #Diamantdraht-Schneidemaschine, #Multidraht, #Hochgeschwindigkeit, #Hochpräzision, #Abwärts, #Oszillierend
