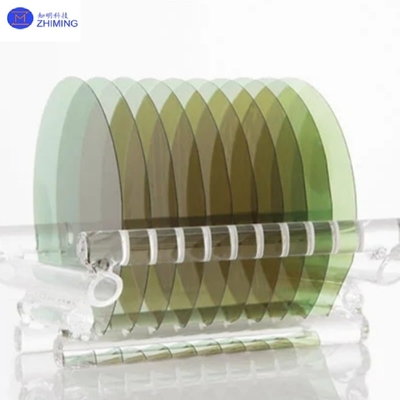

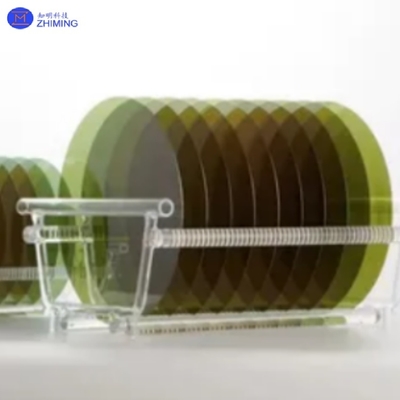

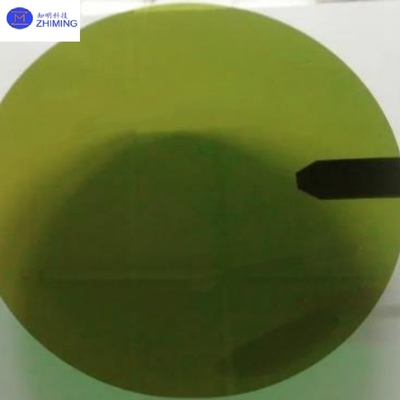

8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser

8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter
8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter 8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter 8inch SiC Epitaxial Substrate MOS Grade Prime Grade 4H-N Type Large Diameter

Großes Bild :  8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser

Produktdetails:
Place of Origin: CHINA
Markenname: ZMSH
Zertifizierung: rohs
Model Number: 8inch SiC Epitaxial Wafer
Zahlung und Versand AGB:
Minimum Order Quantity: 25
Preis: by case
Packaging Details: package in 100-grade cleaning room
Delivery Time: 2-4 weeks
Payment Terms: T/T
Supply Ability: 1000pcs per month
Ausführliche Produkt-Beschreibung
Diameter: 200mm Thickness: 500 ±25μm
Epitaxial Thickness: 5-20μm (customizable) Surface Defect Density: ≤0.5/cm²
Electron Mobility: ≥1000 cm²/(V·s) Supported Devices: MOSFET, SBD, JBS, IGBT
Hervorheben:

8-Zoll SiC Epitaxiesubstrat

,

8-Zoll SiC Epitaxie

,

8-Zoll SiC MOS-Güte



Zusammenfassung des Produkts von 8 Zoll SiC-Epitaxialwafer





8 Zoll SiC-Epitaxialsubstrat MOS-Grad Prime-Grad 4H-N-Typ großer Durchmesser







Als entscheidende Voraussetzung für die Entwicklung von Halbleitern der dritten Generation erreichen unsere 8-Zoll-SiC-Epitaxialwafer doppelte Durchbrüche in der Materialleistung und Fertigungseffizienz.Mit einer 78% größeren Nutzfläche (200 mm) gegenüber. 6-Zoll-Wafer mit einer Defektdichte von <0,2/cm2 durch lokalisierte Produktion senken die Kosten für SiC-Geräte um > 30%.Förderung der inländischen Substitution und der globalen Wettbewerbsfähigkeit.










Produktspezifikationen für 8 Zoll SiC-Epitaxialwafer





Parameter



Spezifikation



Durchmesser



200 mm



Stärke



500 ± 25 μm



Epitaxialdicke



5 bis 20 μm (anpassbar)



Einheitlichkeit der Dicke



≤ 3%



Dopinguniformität (N-Typ)



≤ 5%



Oberflächendefektdichte



≤ 0,5/cm2



Oberflächenrauheit (Ra)



≤ 0,5 nm (10 μm × 10 μm AFM-Scan)



Abbruchfeld



≥ 3 MV/cm



Elektronenmobilität



≥ 1000 cm2/V·s



Trägerkonzentration



5 × 1013 ~ 1 × 1019 cm−3 (N-Typ)



Kristallorientierung



4H-SiC (außerhalb der Achse ≤ 0,5°)



Resistenz der Pufferschicht



1 × 1018 Ω·cm (N-Typ)



Zertifizierung für den Automobilbereich



IATF 16949-konform



HTRB-Prüfung (175°C/1000h)



Parameterverschiebung ≤ 0,5%



Unterstützte Geräte



MOSFET, SBD, JBS, IGBT










Haupteigenschaften einer 8-Zoll-SiC-Epitaxialwafer





1. Prozessinnovation

  • Erreicht eine epitaxiale Wachstumsrate von 68,66 μm/h (25% schneller als importierte Werkzeuge) über einheimische MOCVD, mit <50 μm Warppage durch Niedrigspannungsgliederung für das automatisierte Dicken.Dieses hochdurchsatzreiche Verfahren ermöglicht im Vergleich zu herkömmlichen Verfahren um 20% schnellere Produktionszyklen.



2. Materialreiche Entwicklungen

  • Graded Carrier Konzentration (5×1013~1×1019cm−3) reduziert SiC MOSFET RDS (an)Das optimierte Dopingprofil erhöht auch die Schaltwirksamkeit bei hohen Frequenzen (> 100 kHz) um 15%.



3. Umweltschonbarkeit

  • Die Feuchtigkeitsbeständige Passivierung ermöglicht eine elektrische Stabilität von > 1000 h bei 85 °C/85% RH und ermöglicht die Einführung tropischer Energiespeichersysteme..





8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser 0








- Ich weiß.Anwendungvon8 Zoll SiC-Epitaxialwafer



8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser 1

1. Elektrofahrzeuge

  • Ermöglicht 800-Volt-Traktionsumrichter mit 97% Effizienz, 350 kW Spitzenleistung und 1000 km Reichweite.



2. Ultra-schnelles Laden

  • Integriert 1200V SiC-Module in flüssiggekühlte Ladegeräte für 600kW/10-Minuten 500km Aufladung.



3Luft- und Raumfahrt

  • Strahlungsbeständige Module für Satelliten (-55°C bis 200°C, 200W/in3) zur Unterstützung von Weltraummissionen.



4. Quantenrechner

  • Stabiler Betrieb bei 4K in Verdünnungskühlschränken, die Qubitkohärenz > 1000 μs erweitert.



8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser 2






Produktempfehlungen



1. 2 Zoll 3 Zoll 4 Zoll 6 Zoll SiC Epitaxial Wafers 4H-N Produktionsgrad



8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser 3











2. 6 Zoll SiC Epitaxial Wafer Durchmesser 150mm 4H-N Typ 4H-P Typ Für 5G Kommunikation

8-Zoll SiC Epitaxiesubstrat MOS-Güte Prime Grade 4H-N Typ Großer Durchmesser 4








Häufig gestellte Fragen8 Zoll SiC-Epitaxialwafer





1. F: Was sind die Hauptvorteile von 8-Zoll-SiC-Epitaxialwafern?

A: 8-Zoll-SiC-Epitaxialwafer ermöglichen eine höhere Leistungsdichte und geringere Herstellungskosten im Vergleich zu 6-Zoll-Wafern, unterstützen 150% mehr Werkstoff pro Wafer und 30% weniger Materialverschwendung..





2F: Welche Industriezweige verwenden 8-Zoll-SiC-Epitaxialwafer?- Ich weiß.

A: Kritisch für EV-Wechselrichter, Solar-Wechselrichter und 5G-Basisstationen aufgrund der 10x höheren Wärmeleitfähigkeit und 3x breiteren Bandbreite als Silizium.
