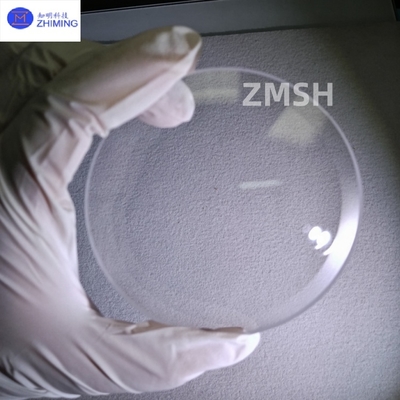

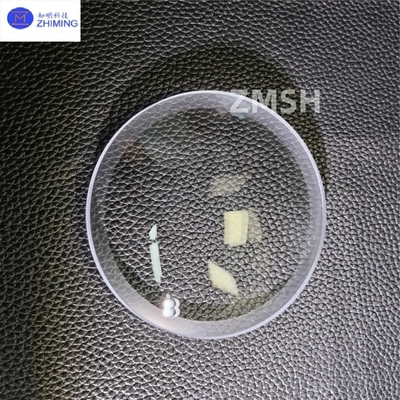

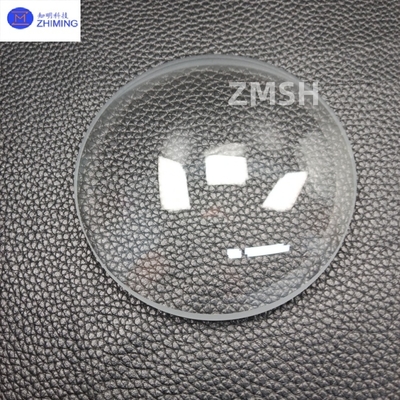

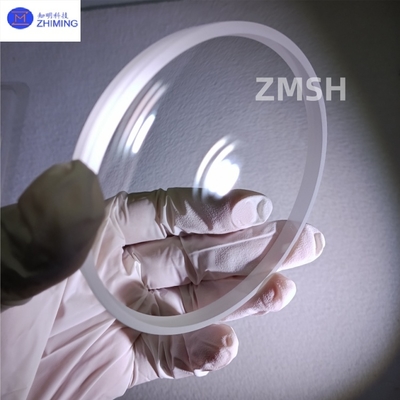

Optische K9-Halbkugel K9-Glas, hohe Lichtdurchlässigkeit, optische Komponente
K9-Domfenster sind halbkugelförmige oder superhalbkugelförmige optische Komponenten, die aus K9-Optikglas (H-K9L) hergestellt werden, einem Hochleistungs-Optikmaterial, das für seine breite spektrale Transmission (350 nm–2000 nm), hohe Härte und Beständigkeit gegen physikalischen/chemischen Abbau bekannt ist. Diese Fenster wurden entwickelt, um optische Sensoren oder Detektoren in Anwendungen mit Lichteinfall unter großem Winkel zu schützen, und sind in der Unterwasserrobotik, auf luftgestützten elektrooptischen Plattformen und in industriellen Überwachungssystemen von entscheidender Bedeutung.
Wichtige Parameter der optischen K9-Halbkugel
|
Parameterkategorie
|
Technische Spezifikationen
|
|
Material
|
K9-Optikglas (H-K9L)
|
|
Durchmesser
|
3 mm–500 mm (anpassbar von 1 mm–500 mm)
|
|
Dicke
|
0,5 mm–20 mm (halbkugelförmig); 1 mm–10 mm (superhalbkugelförmig)
|
|
Oberflächenebenheit
|
60/40–40/20 (λ=633 nm)
|
|
Durchmessertoleranz
|
±0,05 mm (Präzisionsgrad); ±0,1 mm (Standardgrad)
|
|
Beschichtungsoptionen
|
Optionale AR-Antireflexbeschichtung (350 nm–2000 nm), beidseitige AR oder leitfähiger Kupferring.
|
Produktmerkmale der optischen K9-Halbkugel
1. Hohe Transmission und Bildstabilität
- K9-Glas erreicht >90 % Transmission über 350 nm–2000 nm, wobei AR-Beschichtungen die Reflexion auf reduzieren<1 %, wodurch Echtfarbenbilder in Unterwasserdrohnen oder UV/IR-Systemen gewährleistet werden.
2. Stoßfestigkeit und Haltbarkeit
- Hohe Härte (Mohs-Skala ~6,5) widersteht mechanischen Stößen (z. B. Kollisionen von Unterwasserrobotern mit Riffen) und chemischer Korrosion (z. B. Meerwassereinwirkung).
3. Umweltabdichtung
- Die halb-/superhalbkugelförmige Geometrie ist von Natur aus beständig gegen Wasser, Staub und Verunreinigungen. Integrierte O-Ringe ermöglichen IP67/IP68-Wasserdichtigkeit für Tiefsee- (>1000 m) oder Wüstenanwendungen.
4. Anpassbarkeit
- Unterstützt maßgeschneiderte Designs:
- Größe/Dicke: Die optische K9-Halbkugel kann mit kundenspezifischen Durchmessern (1 mm–500 mm) und Dicken (0,5 mm–20 mm) hergestellt werden.
- Montage: Flanschoptionen mit Befestigungslöchern oder Gewinden.
- Beschichtungen: AR-, leitfähige oder laserbeständige Beschichtungen.
Hauptanwendungen der optischen K9-Halbkugel
1. Unterwassersysteme
- AUVs/ROVs: Schützen optische Sensoren (z. B. Kameras) vor Hochdruck-Meerwasser und Bewuchs bei Meereserkundungen.
- Tiefseeüberwachung: Die optische K9-Halbkugel ermöglicht hochauflösende Bildgebung in Studien zu hydrothermalen Quellen oder Inspektionen von Ölpipelines.
2. Luftgestützte Plattformen
- Drohnen-Nutzlasten: Schützen Kameras und LiDAR-Sensoren vor Windscherung, Regen und UV-Strahlung bei Höhenuntersuchungen.
- Militärische Aufklärung: Die optische K9-Halbkugel stabilisiert die Infrarotbildgebung in Lenkwaffensystemen.
3. Industrielle Überwachung
- CCTV-Kameras: Die optische K9-Halbkugel erhält die Klarheit in rauen Umgebungen (z. B. Smog, Regenstürme) für die Verkehrsüberwachung oder die Perimeter-Sicherheit.
4. Medizinische und wissenschaftliche Instrumente
- Chirurgische Mikroskope: Die optische K9-Halbkugel kann kratzfeste optische Fenster für die Präzisionsbildgebung bereitstellen.
- Spektrometer: Gewährleisten die Wellenlängen-Genauigkeit bei der Materialanalyse.
5. Luft- und Raumfahrt & Verteidigung
- Satellitennutzlasten: Die optische K9-Halbkugel widersteht Strahlung und thermischen Zyklen in weltraumgestützten Erdbeobachtungssystemen.
- Nachtsichtsysteme: Schützen IR-Detektoren in taktischen militärischen Anwendungen.
Empfehlungen für verwandte Produkte
Saphir-Kapillarrohre, hergestellt aus synthetischem Saphir (Al₂O₃), nutzen die außergewöhnliche hohe Lichtdurchlässigkeit (92 % bei 550 nm) und chemische Inertheit des Materials, um eine unübertroffene Leistung in Präzisionsoptik, medizinischen Geräten und industriellen Systemen zu erzielen. Mit 0,1–1,0 mm Innendurchmesser und 10–50 mm Länge sind diese Rohre für Anwendungen konzipiert, die Biokompatibilität, thermische Stabilität (-20 °C bis 800 °C) und Kratzfestigkeit erfordern. Ideal für die Laserstrahlführung, mikrofluidische Systeme oder Katheterkomponenten, gewährleisten sie minimale Signalverluste und maximale Haltbarkeit in rauen Umgebungen.
FAQ der optischen K9-Halbkugel
1. F: Welches Material wird in K9-Domfenstern verwendet?
A: K9-Domfenster werden aus H-K9L-Optikglas hergestellt, das für seine hohe Transmission (90 %+ in 350–2000 nm) und chemische Beständigkeit bekannt ist, ideal für raue Umgebungen.
2. F: Welche Branchen verwenden K9-Domfenster?
A: Sie sind in der Unterwasserrobotik, der medizinischen Bildgebung und den Infrarot-Detektionssystemen aufgrund ihrer Haltbarkeit, der Präzisionsoptik und der Abdichtungsfähigkeiten von entscheidender Bedeutung.
