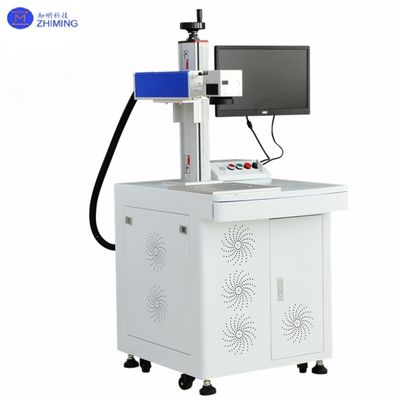

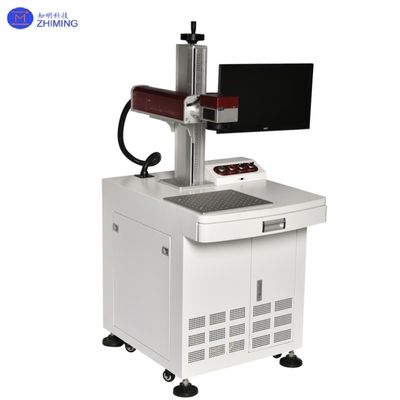

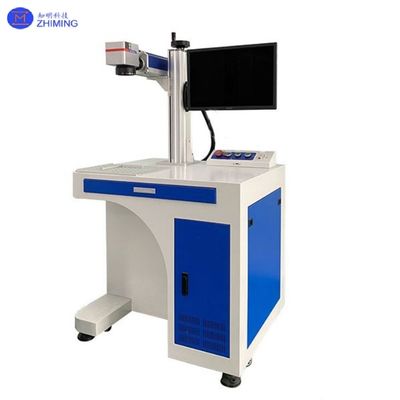

20W-200W Faserlaser-Beschriftungsmaschine für Metall- und Nichtmetall-Lasergravur
Eine Faserlaser-Beschriftungsmaschine ist eine fortschrittliche industrielle Lösung, die entwickelt wurde, um permanente, hochauflösende Markierungen (Text, Muster, QR-Codes, Seriennummern) auf verschiedenen Materialien mit Präzision im Mikrometerbereich zu erzeugen. Bekannt für ihre berührungslose Verarbeitung, Energieeffizienz und 24/7-Betriebsstabilität, hat sie die industrielle Markierung revolutioniert, indem sie traditionelle Methoden wie Tintenstrahldruck (anfällig für Verschmieren) und mechanische Gravur (begrenzt durch die Materialhärte) ersetzt.
Firmenspezifische Erweiterungen
- Kundenspezifische Lösungen: Maßgeschneiderte Markierungsparameter (z. B. Leistungs-/Frequenzeinstellungen) für spezielle Materialien (z. B. Titanlegierungen, eloxiertes Aluminium).
- Integrierte Dienstleistungen:
- Unterstützung vor der Installation: Vor-Ort-Workflow-Analyse zur Optimierung der Markierungseffizienz.
- Wartung nach dem Verkauf: 7×24-Stunden-Technik-Support und Ersatzteilverfügbarkeit zur Minimierung von Ausfallzeiten.
- Software-Upgrades: Kostenloser Zugriff auf KI-gestützte Mustererkennung für automatisiertes Chargenmarkieren.
Strategische Rolle in der Produktion
- Qualitätssicherung: Gewährleistet die Rückverfolgbarkeit in allen Branchen (z. B. Serialisierung von Medizinprodukten, Authentifizierung von Automobilteilen).
- Kosteneffizienz: Reduziert Materialabfall um 90 % im Vergleich zum chemischen Ätzen und eliminiert Tinten-/Verbrauchsmaterialkosten.
- Skalierbarkeit: Kompatibel mit IoT-Systemen für die Echtzeit-Datenintegration in der intelligenten Fertigung.
Diese Synergie aus Spitzentechnologie und umfassender Serviceunterstützung positioniert die Faserlaser-Beschriftungsmaschine als Kernermöglicher der industriellen digitalen Transformation.
Faser laser-Beschriftungsmaschine der technischen Spezifikationen
|
Laserleistung
|
20W 30W 50W 60W 80W 100W 120W 150W 200W |
|
Laserwellenlänge
|
1064nm |
|
Frequenzbereich
|
1-600KHz 20-200KHz |
|
Pulsbreite
|
200ns 50-110ns |
|
Spotdurchmesser
|
7±0.5mm 6.5±1mm |
|
Strahlqualität
|
<1.5 <1.6 |
|
Polarisationsrichtung
|
Zufällig |
|
Gravurgeschwindigkeit
|
≤10000mm/s |
|
Gravurbereich
|
110mm*110mm (Kundenspezifisch optional) |
|
Gravurtiefe
|
0.1mm-2.0mm (Abhängig vom Material) |
|
Arbeitstemperatur
|
0-40℃ |
|
Kühlung
|
Luftkühlung |
|
Arbeitsumgebung
|
Trocken, sauber und belüftet |
|
Stromversorgung
|
AC220V/50Hz (Kundenspezifisch optional) |
|
Stromverbrauch
|
≥0.6KW ≥1KW ≥1.3KW ≥1.8KW |
|
Gewicht der Ausrüstung
|
≈85KG |
Faserlaser-Beschriftungsmaschine der Hauptkomponenten
Das System der Faserlaser-Beschriftungsmaschine integriert fünf Kernsubsysteme für den koordinierten Betrieb:
1. Kernlichtquelle: Faserlaser
- Technologie: Verwendet seltene erdgedopte Fasern (z. B. Ytterbium) als Verstärkungsmedien. Halbleiter-Pumpquellen (980/1480 nm) regen Ionen an und erzeugen stimulierte Emission innerhalb eines integrierten Resonators.
- Vorteile:
- Elektro-optischer Wirkungsgrad bis zu 30 %.
- Strahlqualität (M² ≤ 1.05) und lange Lebensdauer (>100.000 Stunden).
2. Optisches System: Galvanometer-Scanner + F-Theta-Linse
- Galvanometer-Scanner: X/Y-Achsen-Spiegel lenken den Laserstrahl zur 2D-Abtastung ab und erreichen Reaktionsgeschwindigkeiten im kHz-Bereich.
- F-Theta-Linse: Fokussiert den Strahl auf einen Spotdurchmesser von 0,01–0,2 mm und gewährleistet so eine hohe Energiedichte (10⁶–10⁸ W/cm²).
3. Steuerungssystem
- Software: Wandelt Vektorgrafiken (DXF, AI) oder Rasterbilder in maschinenlesbare Befehle um (z. B. EZCAD, MarkMan).
- Hardware: PCI/USB-Schnittstellen synchronisieren sich mit Galvanometern für Echtzeit-Leistungs-/Frequenzeinstellungen.
4. Hilfssysteme
- Workstation: Vorrichtungen für Teile (manuelles/automatisches Laden).
- Kühlung: Luftgekühlte (geringe Leistung) oder wassergekühlte (ge;30 W) Systeme.
Faserlaser-Beschriftungsmaschine von Funktionsprinzipien
Der Prozess der Faserlaser-Beschriftungsmaschine umfasst vier Phasen der Laser-Material-Interaktion:
1. Lasererzeugung
- Pumplicht regt Seltenerdionen in der Faser an und erzeugt eine Populationsinversion. Stimulierte Emission erzeugt kohärente Laserpulse.
2. Strahlfokussierung
- Spiegel lenken den Strahl durch den Scanner und die F-Theta-Linse und bilden einen Brennfleck im Mikrometerbereich.
3. Materialinteraktion
- Thermische Ablation: Dominiert für Metalle. Hohe Energiedichte schmilzt/verdampft Oberflächenschichten (z. B. Edelstahloxidation für dunkle Markierungen).
- Photochemische Effekte: Wird für Kunststoffe/Keramiken verwendet (z. B. ABS-Verkohlung).
4. Markierungskonsolidierung
- Schnelles Abkühlen (Metalle) oder Molekularstabilisierung (Nichtmetalle) erhält permanente Markierungen.

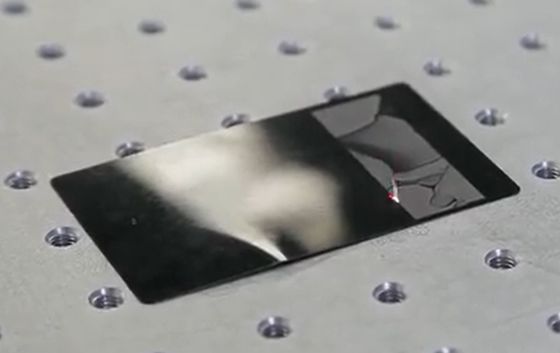

Proben des Faserlaser-Beschriftungsmaschinenprozesses:
Faserlaser-Beschriftungsmaschine von technische Vorteile
|
Parameter
|
Leistung
|
|
Präzision
|
0,01 mm Spotgröße, 0,1 mm Zeichen
|
|
Geschwindigkeit
|
Bis zu 10.000 mm/s
|
|
Lebensdauer
|
>100.000 Stunden (Laserquelle)
|
|
Wartung
|
Keine optische Ausrichtung, minimale Ausfallzeiten
|
|
Materialkompatibilität
|
Metalle, Keramiken, Kunststoffe, Holz
|
Faserlaser-Beschriftungsmaschine industrieller Anwendungen
1. Elektronik & Automobil
- Halbleiter: Wafer-Identifizierung, Leiterplatten-Rückverfolgbarkeit.
- Automobil: Seriennummerierung von Motorteilen, Fälschungsschutz von Bremsscheiben.
2. Medizinprodukte
- Chirurgische Werkzeuge: Ätzen von Edelstahl.
- Pharmazeutika: Fälschungssichere Flaschenbeschriftung.
3. Luft- und Raumfahrt & Verteidigung
- Flugzeugkomponenten: Markierung von Aluminiumlegierungsteilen (hitzebeständig).
- Verbundwerkstoffe: Faserlagen-Gravur (keine Delamination).
4. Konsumgüter
- Luxusverpackungen: Fälschungssichere holografische Muster.
- Schmuck: Mikrogravierte Kennzeichen.
Faserlaser-Beschriftungsmaschine der Umwelt- und Betriebsvorteile
- Die Lebensdauer beträgt bis zu 100.000 + Stunden
- Keine Verbrauchsmaterialien, wartungsfrei
- Geeignet für alle Arten von Metallen
Faserlaser-Beschriftungsmaschinen zeichnen sich durch Präzision, Geschwindigkeit und Anpassungsfähigkeit aus und sind in Branchen, die Rückverfolgbarkeit und ästhetische Qualität erfordern, unverzichtbar. Laufende Fortschritte (z. B. MOPA-Pulsung für eloxiertes Aluminium) und KI-gestützte Automatisierung erweitern ihre Anwendbarkeit in der intelligenten Fertigung weiter.
FAQ von faser-Beschriftungsmaschine
1. F: Was ist eine Faserlaser-Beschriftungsmaschine?
A: Eine Faserlaser-Beschriftungsmaschine ist ein hochpräzises Gerät, das Faserlaser verwendet, um permanente Markierungen (Text, Muster, QR-Codes) auf Metall-/Nichtmetalloberflächen durch Laser-Material-Interaktion zu erzeugen.
2. F: Welche Materialien können mit einem Faserlaser markiert werden?
A: Es funktioniert auf Metallen (Edelstahl, Aluminium), Nichtmetallen (Kunststoffe, Keramiken) und einigen beschichteten Materialien und deckt Industrie- und Alltagsgegenstände ab.
