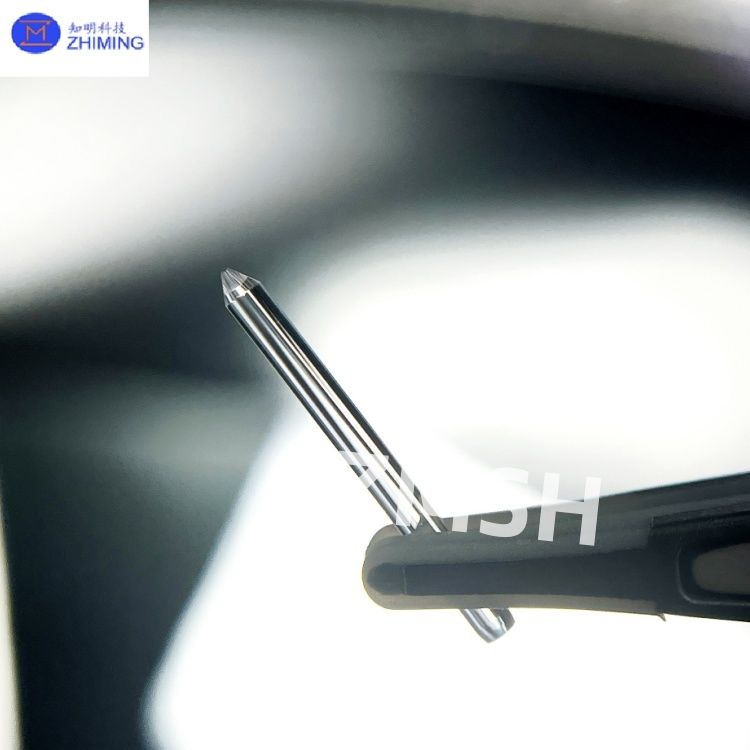

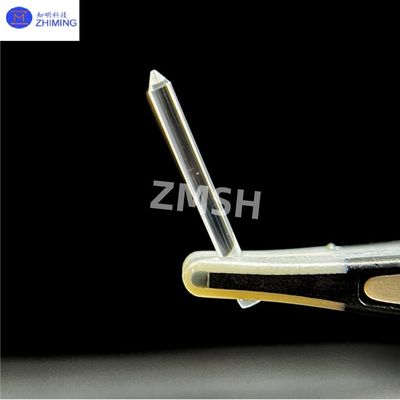

Saphirstangen Leichtkegelstangen Saphirentladungsnadeln spezialisiert für Halbleitergeräte
Saphirentladungsnadeln sind spezielle optische Komponenten, die aus hochreinem Einkristall-Aluminium-Oxid (Al2O3-Reinheit ≥ 99,99%) hergestellt werden. Als professioneller Hersteller optischer Komponenten unterhält ZMSH komplette Produktionslinien für Kristallwachstum, Präzisionsbearbeitung und Beschichtungsablagerung. Die Produkte werden mit Hilfe der fortschrittlichen EFG-Technologie (Edge-defined Film-fed Growth) hergestellt, die eine außergewöhnliche optische Aksileinheitlichkeit und einen radalen Brechungsindex aufweist. Das einzigartige, spitze Design ermöglicht eine effiziente Strahlkopplung, Ausdehnung oder Fokussierung, was es zu einer kritischen Komponente in fortschrittlichen optischen Systemen macht.
Technische Parameter vonSaphir-Entladungsnadeln
|
Kategorie der Parameter
|
Spezifikationen
|
|
Abmessungen
|

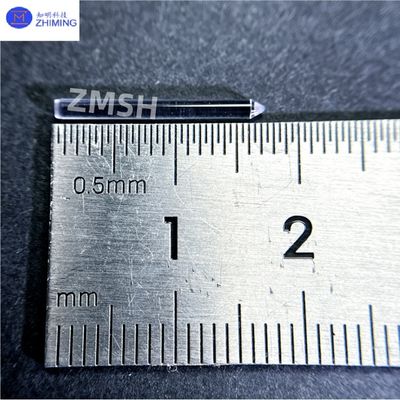

Eintrittsdurchmesser Φ0,5-10 mm, Ausgangsdurchmesser Φ1-25 mm, Länge 10-200 mm
|
|
Material
|
Reinheit von Al2O3 ≥ 99,99%
|
|
Kristallorientierung
|
C-Achse/<1120> Orientierungsabweichung ±0,5°, für andere Orientierungen anpassbar
|
|
Beschichtungsmöglichkeiten
|
UV-Anti-Reflexion (200-400nm), IR-Breitband (3-5μm), hohe Reflexion (>98%@10,6μm)
|
|
Optische Leistung
|
Numerische Blende NA 0,15-0,22 (verstellbar), Übertragungsverlust < 0,1 dB/cm@1550nm
|
Hauptmerkmale derSaphir-Entladungsnadeln
1Überlegene optische Leistung:Betriebswellenlängenbereich 0,17-5,5 μm (Tief UV bis mittlerer IR), Saphirentladungsnadeln mit einer Durchlässigkeit von ≥ 85% bei 633 nm nach doppelseitigem Polieren
2Ausgezeichnete thermische Stabilität:Mit einem Wärmeausdehnungskoeffizient von nur 5,3 × 10−6/K (RT bis 1000 °C) sind Saphir-Ausladennadeln einer hohen Laserausstrahlung standhaft
3Aussergewöhnliche mechanische Festigkeit:mit einer Mohs-Härte von 9 und einer Biegefestigkeit von mehr als 700 MPa
4- hervorragende Oberflächenqualität:Saphir-Auslassschnüren sorgen für geringe Lichtstreuungsverluste
5Präzisionsgeometrische Steuerung:Die Toleranz für den Verstärkungswinkel wird strengstens innerhalb von ±0,5° gehalten, die Senkrechte der Endfläche <5 Bogenmin
Hauptanwendungen vonSaphir-Entladungsnadeln
1. Lasertechnik
- Strahlformungssysteme für Hochleistungslaser, Saphirentladungsnadeln, die Gaussstrahlen in flache Strahlen umwandeln, mit > 90% Einheitlichkeit
- Modumwandler für Glasfaserlaser, die die Strahlqualität erheblich verbessern
2. Glasfaserkommunikation
- Modusumwandlungseinrichtungen in 400G-Optischen Modulen, die die Übertragungsdispersion wirksam reduzieren
- Pumpkopplungssysteme für EDFA (Erbium-Doped Fiber Amplifiers) und Saphirentladungssähle verbessern die Effizienz der Energieumwandlung
3. Biomedizinische Geräte
- Lichtleitende Kernkomponenten für High-End-Endoskope, aus Saphir gefertigte Entladungsnadeln, die der Autoklavensterilisation standhalten
- Schlüsseloptische Elemente in OZT-Systemen (Optical Coherence Tomography)
4. Industrieprüfgeräte
- Optische Eingangsschnittstellen für Spektrometer, die die Effizienz der Signalersammlung verbessern
- Lichtleitende Bauteile für Präzisionssichtkontrollsysteme
Die Dienstleistungen der ZMSHSaphir-Entladungsnadeln
ZMSH bietet eine umfassendeSaphir-EntladungsnadelnLösungen:
- Maßgeschneiderte Fertigung: Unterstützung für spezielle Abmessungen und komplexe Geometrien einschließlich asymmetrischer Spitzen
- Präzisionsbearbeitung: mit hochpräzisen Schleif- und Polierausrüstungen für die Oberflächenqualität auf Nanometerebene ausgestattet
- Professionelle Beschichtungsdienstleistungen: Verschiedene funktionelle optische Beschichtungen von UV bis IR-Wellenlängen
- Technische Unterstützung: Ein eigenes optisches Ingenieurteam unterstützt den gesamten Prozess von der Konzeption bis zur Anwendung
- Qualitätssicherung: Strenge optische Leistungstests mit vollständigen Prüfberichten für jede Charge
Fragen und Antworten vonSaphir-Entladungsnadeln
1F: Was sindSaphir-Entladungsnadelnfür Lasersysteme verwendet?
A:Saphirentladungsschnürensind hauptsächlich für die Strahlformung und -umwandlung bei Hochleistungslasern zur Verbesserung der Strahlqualität und -einheitlichkeit verwendet.
2F: Warum wählen Sie Saphir statt Quarz für optische Verjüngungen?
A: Saphir bietet im Vergleich zu Quarz eine überlegene Härte, Wärmebeständigkeit und chemische Beständigkeit, was ihn für anspruchsvolle optische Anwendungen ideal macht.
Tags: #Precision Sapphire Rods, #Sapphire Light cone, #Al2O3 99.999%, #Transmittance≥80%, #Precision Cutting, #Optical Grade, #Ra≤0.5nm, #Saphirentladungssähle
