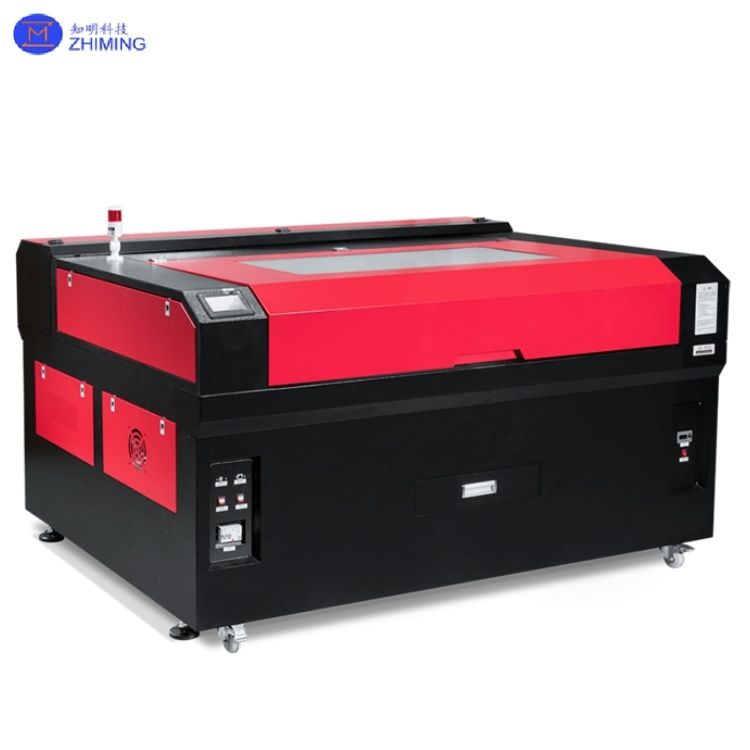

CO₂-Laserschneidemaschine 40W-600W Positioniergenauigkeit ±0,05 mm
Der CO₂-Laserschneider ist ein industrielles Gerät, das einen Laserstrahl mit einer Wellenlänge von 10,6 μm zum hochpräzisen Schneiden von nichtmetallischen und bestimmten metallischen Materialien verwendet. Er wird häufig in der Werbe-, Automobil-, Textil- und Elektronikindustrie eingesetzt und hat wesentliche Vorteile in Bezug auf die Effizienz der Verarbeitung organischer Materialien und die Qualität der glatten Schnittkanten.
Hauptkomponenten:
- CO₂-Lasergenerator: HF-angeregt oder Glasröhrentyp (Leistungsbereich 30W-600W)
- Schneidkopf-Baugruppe: Enthält ZnSe-Fokuslinse, Düse, kapazitiven Höhensensor
- Bewegungssystem: Hochpräzise Linearführungen/Zahnstange und Ritzel (±0,05 mm Positioniergenauigkeit)
- Steuerungssystem: Unterstützt DWG/DXF-Dateien mit Autofokus-Funktion
- Zusatzsysteme: Luft-/N₂-/O₂-Gasversorgung, Staubabsaugung
Modellklassifizierung:
- Flachbett-Schneidemaschinen: Für Plattenmaterialien (Acryl, Holzplatten)
- Rohrschneider: Speziell für Metall-/Nichtmetallrohre (optionaler Drehtisch)
CO₂-Laserschneidemaschine von Key-Parametern
| Parameter |
Bereich |
| Ausgangsleistung |
40W-600W |
| Wellenlänge |
10,6 ±0,1 μm |
| Strahlqualität (M²) |
<1,2 |
| Positioniergenauigkeit |
±0,05 mm |
| Wiederholbarkeit |
±0,03 mm |
| Max. Beschleunigung |
1-2G |
CO₂-Laserschneidemaschinedes Funktionsprinzips
Das CO₂-Laserschneiden verwendet Gasentladungsanregung und 10,6 μm Infrarot-Wärmeverarbeitung durch drei physikalische Phasen:
1. Lasererzeugung & -übertragung
- Gasanregung: Hochspannungsstrom ionisiert CO₂/N₂/He-Gemisch und induziert Schwingungsübergänge der Moleküle, um 10,6 μm Photonen zu emittieren
- Resonanzverstärkung: Photonen schwingen innerhalb des Resonatorhohlraums (HR-Spiegel + Ausgangskoppler) und bilden einen hochenergetischen CW/gepulsten Strahl
- Strahlführung: Geleitet durch Kupferspiegel, kollimiert über einen Strahlaufweiter, dann fokussiert durch den Schneidkopf (Spotgröße hängt von der Linsenkrümmung ab)
2. Materialinteraktion
Nichtmetalle (z. B. Acryl):
- Laserabsorption → Sofortige Verdampfung (~400 °C für Acryl) → Geschmolzene Trümmer werden durch Hilfsgas (Luft/N₂) weggeblasen
- Kantenqualitätskontrolle: Leistungsdichte <10⁶W/cm² minimiert die Verkohlung (erreicht Ra<0,8 μm polierte Kanten)
Metalle (Beschichtung erforderlich):
- Laserinduzierte Oxidation (Fe+O₂→FeO) → Exotherme Reaktion, verstärkt durch O₂ → Schlacke wird durch Hochdruckgas (15-20 Bar) ausgestoßen
3. Dynamische Steuerung
- Echtzeit-Fokus: Kapazitiver Sensor hält einen Düsen-Werkstück-Abstand von 0,5-2 mm ein
- Leistungsmodulation: 1-5 kHz Pulsfrequenz verhindert thermische Schäden an dünnen Materialien (z. B. 0,5 mm Holz)
CO₂-Laserschneidemaschinevon Technischen Merkmalen
1. Nichtmetall-Spezialisierung:
- 3-5 × schneller als Faserlaser auf Acryl/Holz/Textilien
2. Spiegelglatte Kanten:
- Erreicht Ra<1,6 μm auf Acryl ohne Nachbearbeitung
3. Geringe Betriebskosten:
- $0,7-2,2/Stunde (Strom + Gas)
4. Flexible Verarbeitung:
- 3D-Oberflächenschneiden (z. B. Lederinnenräume im Automobilbereich)
Technologievergleich:
| Aspekt |
CO₂-Laser |
Faserlaser |
| Materialien |
Nichtmetalle/beschichtete Metalle |
Primär Metalle |
| Schnittgeschwindigkeit |
Acryl: 20 m/min (60 W) |
Edelstahl: 3 m/min (1 kW) |
| Energieeffizienz |
8-12 % elektrooptische Umwandlung |
30-35 % Umwandlung |
CO₂-Laserschneidemaschine von Anwendungsbereichen
1. Schilderherstellung
- Acryl-3D-Buchstaben:
- 60-100 W Laser schneidet 3-5 mm Acryl mit polierten Kanten (Ra<0,8 μm), wodurch Schleifen entfällt
- Fasenschnitt: 30 °-60 ° Winkel erzeugen LED-Lichtdiffusionseffekte
- Zweifarbige Platten:
- Selektives Schneiden von Schichten zeigt Kontrastfarben für Verkehrsschilder/Namensschilder
2. Automobilindustrie
- Innenausstattung:
- N₂-unterstütztes (20 l/min) Teppichschneiden (8-10 mm Dicke) verhindert das Verkohlen der Kanten
- Leder-Sitzvorlagen mit Nesting-Software reduzieren Abfall (15 % Materialeinsparung)
- Dichtungen:
- Präzises Silikonschneiden (±0,1 mm) ermöglicht die formfreie Kleinserienproduktion
3. Elektronik
- FPC-Verarbeitung:
- 20 W Laser schneidet Polyimid-Coverlays mit <50 μm HAZ (kupfersicher)
- CCD-Bildverarbeitungssysteme erreichen ±0,02 mm Ausrichtung
- Isoliermaterialien:
- Glimmer-/Epoxidplatten-Schneiden für Transformatorisolatoren (splitterfreie Kanten)
4. Textilien
- Mehrschichtiger Stoff:
- 50 W Laser schneidet 50-lagige Baumwolle (insgesamt 3 mm) mit versiegelten Kanten
- Smart Nesting: NestFab-Software verbessert die Materialausnutzung um 10-20 %
- Stickvorlagen:
- Papiervorlagenschnitt ersetzt Stanzformen (5 × Effizienzsteigerung)
5. Verpackung
- Lebensmittelgerechtes Schneiden:
- Laminierter Karton (z. B. Bubble-Tea-Becher) erfüllt die FDA-Standards
- Inline-Systeme: Integrierter Druck → Schneiden für die Roll-to-Sheet-Automatisierung
- Fälschungssichere Etiketten:
- Lasergeschnittene QR-Codes für die Sicherheit von Luxusverpackungen
6. Architekturmodelle
- Modelle:
- 1-5 mm ABS-Kunststoffschneiden (0,3 mm Fensterrahmendetails erreichbar)
- 3D-Verbindungen: Schlitz-Zapfen-Strukturen mit 0,1 mm Montagepräzision
CO₂-Laserschneidemaschine von Musterausstellung
Diese CO₂-Laserschneidemaschine erzeugt außergewöhnlich saubere und präzise Schnittmuster und demonstriert ihre überlegenen Verarbeitungsmöglichkeiten. Die gezeigten Muster heben die Fähigkeit des Systems hervor, glatte, polierte Kanten auf Acrylmaterialien, komplizierte Details auf dünnen Metallen und makellose Schnitte über verschiedene Textilien und Verbundwerkstoffe hinweg zu erzielen. Jedes Muster zeigt deutlich die wichtigsten Vorteile der Maschine - gleichbleibende Schnittqualität, minimale thermische Verformung und außergewöhnliche Kantendefinition - und macht sie ideal für visuelle Demonstrationen, die die industrielle Leistung und Zuverlässigkeit des Geräts potenziellen Kunden effektiv vermitteln. Die gleichmäßigen Ergebnisse bei verschiedenen Materialien dienen als klarer Beweis für die Vielseitigkeit und Präzision des Systems.
Verwandtes Produkt
CO₂-Laserschneidemaschinevon Q&A
1. F: Welche Materialien kann ein CO₂-Laserschneider verarbeiten?
A: CO₂-Laser zeichnen sich durch das Schneiden von Nichtmetallen wie Acryl, Holz, Stoff und Leder aus und verarbeiten gleichzeitig beschichtete Metalle mit Sauerstoffunterstützung.
2. F: Wie dick kann ein CO₂-Laser schneiden?
A: Standardmodelle mit 40-100 W schneiden 3-10 mm Acryl/Holz, während industrielle Systeme mit 600 W+ 25 mm Nichtmetalle und 1,5 mm beschichtete Metalle verarbeiten.
