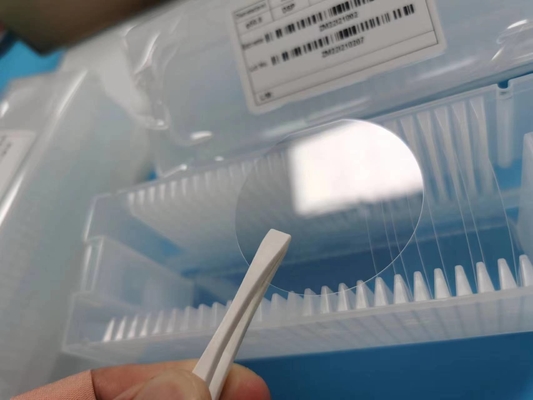

2 "Saphirwafer, abseits der C-Achse in Richtung A-Ebene 2°, 430 μm Dicke, DSP/SSP

2" Sapphire Wafer, Off C-Axis toward A-Plane 2°, 430 µm Thick, DSP/SSP
2" Sapphire Wafer, Off C-Axis toward A-Plane 2°, 430 µm Thick, DSP/SSP 2" Sapphire Wafer, Off C-Axis toward A-Plane 2°, 430 µm Thick, DSP/SSP 2" Sapphire Wafer, Off C-Axis toward A-Plane 2°, 430 µm Thick, DSP/SSP 2" Sapphire Wafer, Off C-Axis toward A-Plane 2°, 430 µm Thick, DSP/SSP

Großes Bild :  2 "Saphirwafer, abseits der C-Achse in Richtung A-Ebene 2°, 430 μm Dicke, DSP/SSP

Produktdetails:
Herkunftsort: China
Markenname: zmsh
Ausführliche Produkt-Beschreibung
Material: 99.999% Saphirkristall Orientierung: Abseits der Achse C bis zur Ebene A 2°
Durchmesser: 2", 50,8 mm Verbeugen: ≤ 20 μm
Größe: 2 Zoll, 4 Zoll, 6 Zoll, 8 Zoll TTV: <5>
Dicke: 430 μm
Hervorheben:

C-Fläche Saphirwafer

,

Al2O3 Saphirwafer

,

Ultradünner Saphirwafer

2 "Saphir Wafer ab C-Achse in Richtung A-Ebene- Ich weiß nicht.2O₃,430Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die in Absatz 1 Buchstabe b genannten Fahrzeuge.



Das hier.Zwei Zentimeter große SaphirwaferFeatures hochpräziseAbseits der Achse C bis zur Ebene A 2° und99Reinheit von 0,999% (5N), optimiert für Hochleistungs-Epitaxialwachstum und spezialisierte optoelektronische Anwendungen.430 μm Dickeund Optionen fürmit einer Breite von mehr als 10 mm,, bietet die Wafer eine außergewöhnliche Oberflächenqualität (Ra <0,3 nm) und kristallographische Konsistenz, was sie ideal für GaN-basierte Geräte, Lasersysteme und Forschungssubstrate macht.Die kontrollierte Ausrichtung außerhalb der Achse reduziert die Schritt-Bunching-Fehler während der Epitaxie, während die ultrahohe Reinheit eine minimale Verminderung der durch Verunreinigungen bedingten Leistung in sensiblen Anwendungen wie Quantenoptik und HF-Filtern gewährleistet.

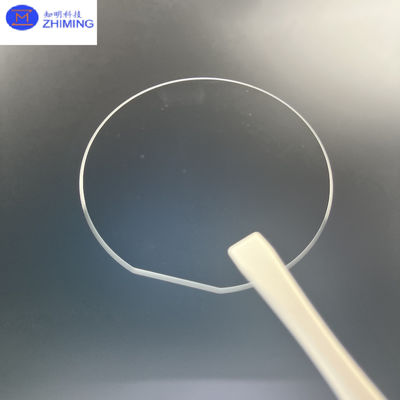

2 "Saphirwafer, abseits der C-Achse in Richtung A-Ebene 2°, 430 μm Dicke, DSP/SSP 0








Haupteigenschaften von 2'' Saphirwafer



Präzisionsorientierung außerhalb des Schnitts:

Abseits der C-Ebene in Richtung A-Achse 2°, entwickelt, um die Einheitlichkeit der epitaxialen Schicht zu verbessern und Defekte beim GaN-Wachstum zu reduzieren.



Ultra-hohe Reinheit:

990,999% (5N) Al2O, mit Spurenverunreinigungen (Fe, Ti, Si) < 5 ppm, kritisch für Hochfrequenz- und Niedrigverlustgeräte.



Submikronenoberflächenqualität:

Optionen für DSP/SSP:

DSP: Ra < 0,3 nm (beide Seiten), ideal für optische und Laseranwendungen.

SSP: Ra < 0,5 nm (Vorderseite), kostengünstig für die Epitaxie.

TTV < 5 μmfür eine gleichmäßige Dünnschichtdeposition.



Materielle Exzellenz:

Wärmestabilität: Schmelzpunkt ~ 2,050°C, geeignet für MOCVD/MBE-Prozesse.

Optische Transparenz: Übertragung von > 90% (400 nm ≈ 4000 nm).

Mechanische Robustheit: 9 Mohs-Härte, resistent gegen chemische Ätze.



Konsistenz im Bereich Forschung:

Ausfalldichte < 300 cm- - -², die eine hohe Ertragsrate für FuE und Pilotproduktion gewährleistet.

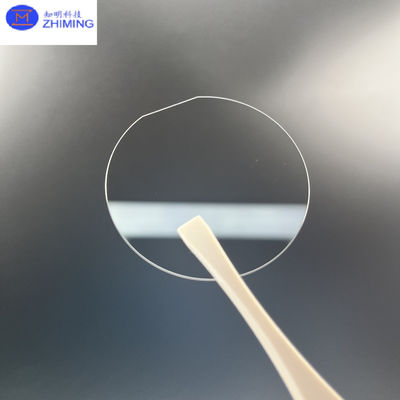

2 "Saphirwafer, abseits der C-Achse in Richtung A-Ebene 2°, 430 μm Dicke, DSP/SSP 1






Anwendungen



GaN-Epitaxie:

LEDs/Laserdioden: Blaue/UV-Strahler mit reduzierten Gießverläufen.

HEMT: Transistoren mit hoher Elektronenmobilität für 5G und Radar.



Optische Komponenten:

Laserfenster: geringer Streuverlust bei CO2- und UV-Lasern.

Wellenführer: DSP-Wafer für die integrierte Photonik.



Geräte für akustische Wellen:

SAW/BAW-Filter: Off-Cut-Orientierung verbessert die Frequenzstabilität.



Quantentechnologien:

Einphotonenquellen: Hochreine Substrate für SPDC-Kristalle.



Industrielle Sensoren:

Druck-/Temperatursensoren: Chemisch inerte Abdeckungen für raue Umgebungen.

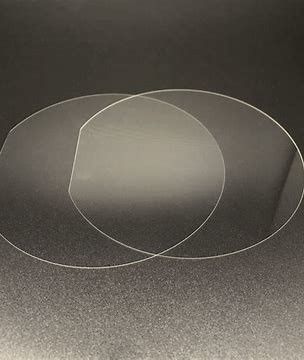

2 "Saphirwafer, abseits der C-Achse in Richtung A-Ebene 2°, 430 μm Dicke, DSP/SSP 2






Spezifikationen



Parameter

Wert

Durchmesser 50.8 mm (2") ±0,1 mm
Stärke 430 μm ± 10 μm
Orientierung Abseits der Achse C in Richtung A 2°
Reinheit 990,999% (5N Al2O3)
TTV < 5 μm
Bogen/Warn < 20 μm






Fragen und Antworten



F1: Warum wählen Sie einen 2°-Abschnitt statt der Standard-C-Ebene?
A1:Die2° Off-Cut unterdrückt die Schritt-Bunchingwährend der GaN-Epitaxie die Schichtgleichheit zu verbessern und Defekte bei hochhellen LEDs und Laserdioden zu reduzieren.



F2: Wie wirkt sich die Reinheit von 5N auf die Leistung des HF-Geräts aus?
A2: 99.999% Reinheit minimiert dielektrische Verlustebei hohen Frequenzen, die für 5G-Filter und Geräuscharme Verstärker von entscheidender Bedeutung sind.



F3: Können DSP-Wafer zur direkten Verklebung verwendet werden?
A3:Ja, DSPs.< 0,3 nm Raubigkeitermöglicht eine Bindung auf atomarer Ebene für heterogene Integration (z. B. Saphir auf Silizium).



F4: Was ist der Vorteil einer Dicke von 430 μm?
A4:Ausgleichsbeträgemechanische Festigkeit(zur Handhabung) mitWärmeleitfähigkeit, optimal für eine schnelle thermische Verarbeitung.
