Produktdetails:
Zahlung und Versand AGB:
|
Orientierung: | C-Ebene <0001> | Durchmesser: | 300 mm±0,5 mm |
---|---|---|---|
Stärke: | 1000 mm±50 mm | Material: | Saphirkristall |
Polstert: | ssp oder dsp | TTV: | <15um> |
Verbeugen: | <50um> | ||
Hervorheben: | Saphirwafer 12',Reine Saphirwafeln |

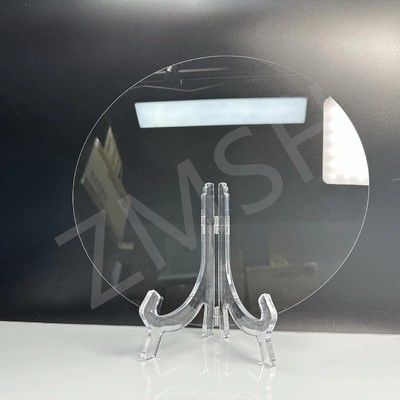

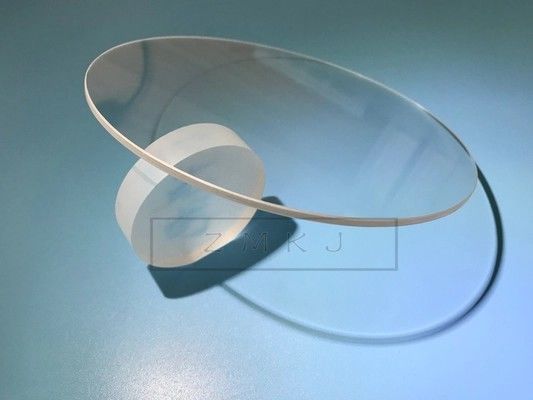

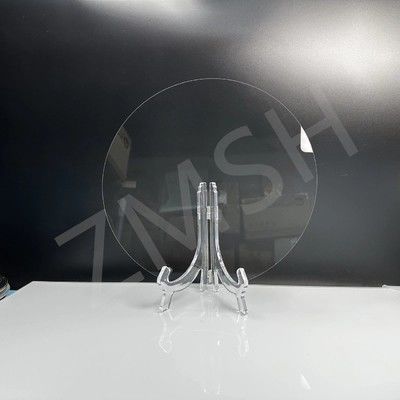

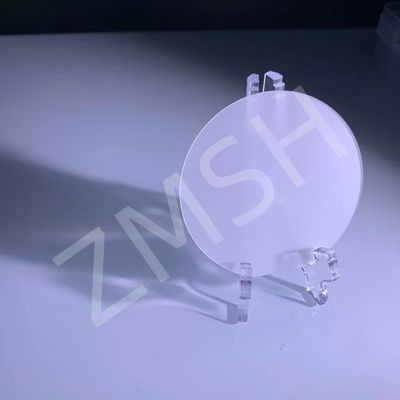

12" Saphirwafer 250mm Durchmesser (± 0,5mm) 1000μm Dicke C-Ebene
Das hier.12 Zoll (250 mm) große SaphirwaferDie Anwendungen für die Entwicklung von Optoelektronik und Halbleitern werden durch die Anwendungen in der elektronischen Elektronik und in der Elektroniktechnik optimiert.Ausrichtung der C-Ebene (0001)gewährleistet eine außergewöhnliche epitaxielle Wachstumsqualität für GaN-basierte Geräte, während sein großer Durchmesser die Produktionseffizienz für die Produktion in großen Mengen maximiert.(Schmelzpunkt bei 000°C)Diese Wafer ist ideal für Leistungselektronik, LEDs, Lasersysteme und hochmoderne Quantentechnologien.
Wesentliche Merkmale der Saphirwafer
Die Präzision des Saphirwafers im großen Format:
Durchmesser: 250 mm ± 0,5 mm, kompatibel mit 12" Halbleiterherstellungslinien.
Stärke: 1000 μm ± 15 μm, konstruiert für mechanische Festigkeit und Prozessgleichheit.
Die Sapphire WaferUltra-hohe Reinheit (4N):
990,99% reiner Al2O₃, die Verunreinigungen beseitigen, die die optische/elektrische Leistung beeinträchtigen.
Die Sapphire WaferAußergewöhnliche Eigenschaften des Materials:
Wärmestabilität: Schmelzpunkt ~ 2,050°C, geeignet für extreme Umgebungen.
Optische Klarheit: > 85% Übertragung von 350 nm bis 4.500 nm (UV bis mittlerer IR).
Härte: 9 Mohs, resistent gegen Kratzer und chemische Korrosion.
Die Sapphire WaferOptionen für die Oberflächenqualität:
Epi-bereite Poliermittel: Ra < 0,3 nm (AFM-gemessen), ideal für Dünnschichtdeposition.
Polstern auf zwei Seitenfür präzise optische Anwendungen verfügbar.
Anwendungenmit einer Breite von nicht mehr als 20 mm
Saphir Wafer inFortgeschrittene Optoelektronik:
LEDs/Laserdioden auf GaN-Basis: Blaue/UV-LEDs, VCSELs für LiDAR und 3D-Sensing.
Mikro-LED-Displays: Einheitliche Substrate für AR/VR-Bildschirme der nächsten Generation.
Saphir Wafer inLeistungs- und HF-Geräte:
5G/6G Leistungsverstärker: Niedriger dielektrischer Verlust bei hohen Frequenzen.
HEMT und MOSFET: Hochspannungstransistoren für Elektrofahrzeuge.
Saphir Wafer inIndustrie und Verteidigung:
IR-Fenster/Raketenkuppel: Transparenz in rauen Umgebungen (z. B. Luft- und Raumfahrt).
Saphirsensoren: Korrosionsbeständige Abdeckungen für die industrielle Überwachung.
Saphir Wafer inNeue Technologien:
Wearable Tech: Ultra-dauerhaftes Abdeckglas für Smartwatches.
Spezifikationen
Parameter |
Wert |
---|---|
Durchmesser | 250 mm ± 0,5 mm |
Stärke | 1,000μm ± 15μm |
Orientierung | C-Ebene (0001) ±0,2° |
Reinheit | > 99,99% (4N) |
Oberflächenrauheit (Ra) | < 0,3 nm (epi-bereit) |
TTV | < 15 μm |
Verbeugen | < 50 mm |
Fabrikgeräte
