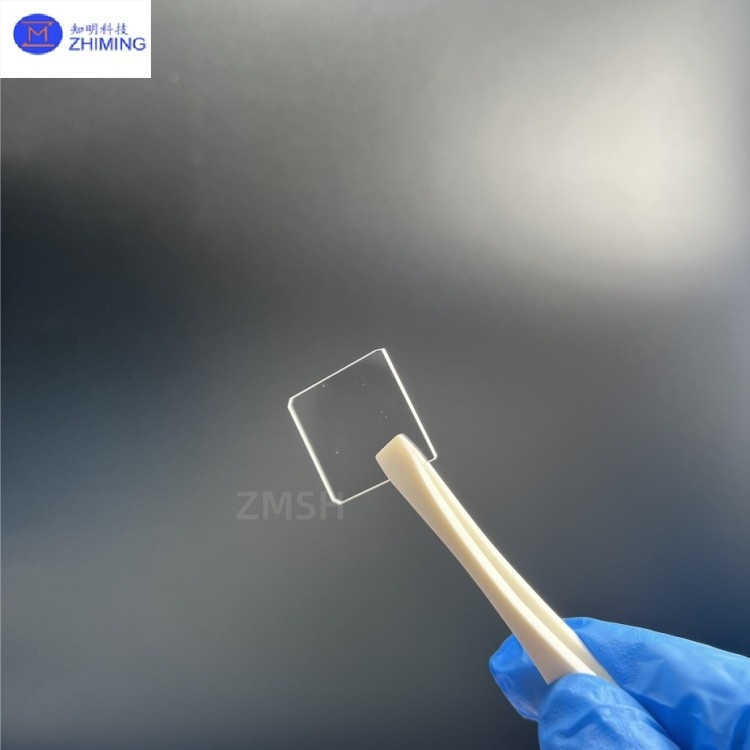

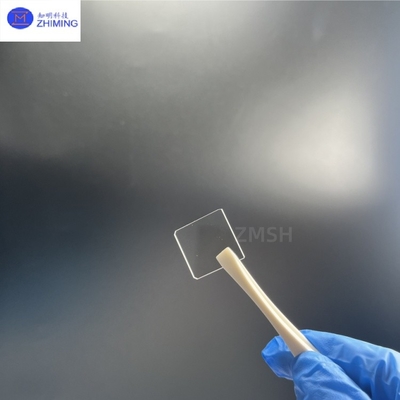

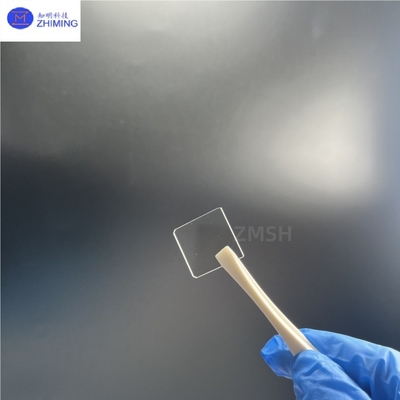

Saphir-Quadrat-Fenster-Optikglas Verschleißbeständig hohe Durchlässigkeit anpassbar
Die Saphir-Quadratfensterplatte ist eine hochleistungsfähige optische Komponente aus Einkristall-Aluminium-Oxid (Al2O3),mit außergewöhnlicher Haltbarkeit und optischer Klarheit für anspruchsvolle AnwendungenErhältlich in Standardgrößen von 5×5 mm bis 200×200 mm mit Dicken von 0,3-15 mm,Diese Fensterplatten können an spezifische Maßanforderungen angepasst werden, einschließlich einzigartiger Randprofile und OberflächenbehandlungenUnsere Präzisionsfertigungskapazitäten umfassen das Laserschneiden und die CNC-Bearbeitung, um enge Toleranzen zu erreichen, sowie die optische Polierung nach λ/10 Oberflächenflächenstandards,während optionale antireflektierende Beschichtungen (R<00,5% pro Fläche) die Lichtübertragungsleistung für spezialisierte optische Systeme weiter verbessern.
Wesentliche Merkmale
1. Hohe Durchlässigkeit: Die aus Saphir gefertigte quadratische Fensterplatte weist eine hervorragende optische Durchlässigkeit (> 80%) über ultraviolette (UV) bis infrarote (IR) Wellenlängen (0,15-5,5 μm) auf,für Breitbandspektralanwendungen geeignet.
2Außergewöhnliche Härte und Verschleißfestigkeit: Mit einer Mohs-Härte von 9 (nach dem Diamanten) widersteht es effektiv Sanderosion, Partikelwirkung und mechanischem Abrieb.Gewährleistung einer längeren Lebensdauer.
3. Extreme Umgebungsbeständigkeit: in der Lage, hohen Temperaturen (Schmelzpunkt 2040°C) und korrosiven Bedingungen standzuhalten (stabil in Säure/Alkaliumwelt),Ideal für anspruchsvolle Luft- und Raumfahrt- und militärische Anwendungen.
4. Niedriger thermischer Ausdehnungskoeffizient: Zeigt eine hervorragende thermische Stabilität und hält die optische Oberflächenpräzision bei schnellen Temperaturschwankungen aufrecht, um Bildverzerrungen zu vermeiden.
Technische Parameter
|
Eigentum
|
Wert
|
|
Toleranz bei der Orientierung
|
< 0,5°
|
|
Toleranz für Dicke/Durchmesser
|
± 0,05 mm
|
|
Oberflächenflächigkeit
|
λ/4@632 nm~3λ
|
|
Wellenfrontverzerrung
|
>λ/4@632 nm
|
|
Oberflächenqualität
|
20/10 bis 80/50
|
|
Parallel
|
30 ′′
|
|
Strebwinkeln
|
15 ′
|
|
Offene Öffnung
|
> 90%
|
|
Chammfer
|
< 0,2 × 45°
|
|
Abmessungen
|
5x5mm ~ 76,5x76,5mm 150x150mm
quadratische Form
|
Hauptanwendungen
1. Optoelektronische Gerätefenster: Als Schutzfenster für Laser und Infrarot-Wärmebildgeräte verwendet, um einen stabilen Betrieb in staubigen, feuchten oder hochtemperaturen Umgebungen zu gewährleisten.
2Luft- und Raumfahrt: dient als Raketenradome und Beobachtungsfenster für Luft-Elektro-optische Kapseln, die leichte Eigenschaften mit Schlagfestigkeit kombinieren.
3Industrie-Sensing & Inspection: Funktionen als korrosionsbeständige Aussichtspunkte für Halbleitergeräte und Hochtemperatur-Industrie-Kameras, die eine langfristige Zuverlässigkeit gewährleisten.
4Wissenschaftliche Forschung und Medizin: In Hochenergie-Laser-Experimenten und Endoskopen eingesetzt, die eine hohe Reinheit und Biokompatibilität bieten.
