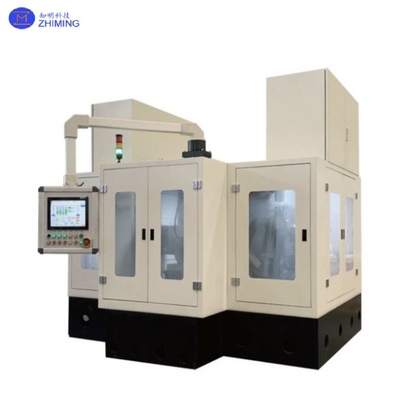

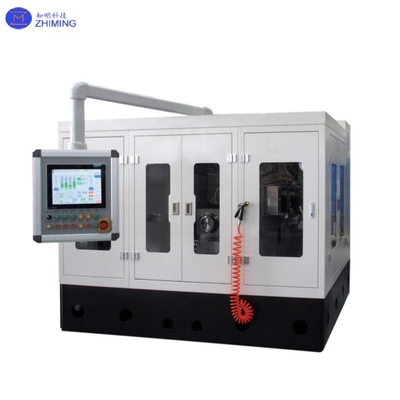

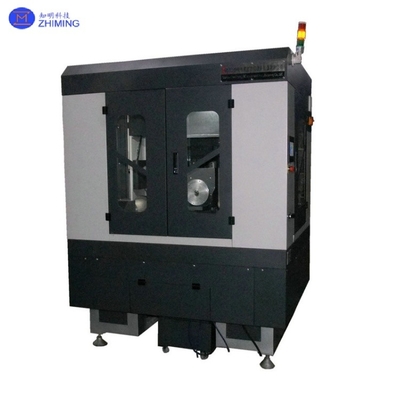

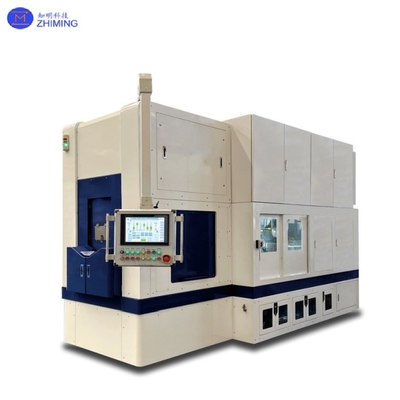

SiC-Diamantdrahtschneidemaschine Präzisionsführung SiC-Kristallstange Schneiden
Ein Siliziumkarbid-Schneidgerät ist eine Art Ausrüstung, die speziell zum Schneiden von Siliziumkarbid (SiC) -Blöcken verwendet wird.mit einer Breite von mehr als 20 mm, jedoch nicht mehr als 30 mm. Siliziumcarbid als eine Art von hoher Härte, hohe Verschleißbeständigkeit Material, sein Schneiden erfordert spezielle Geräte und Technologie, Siliziumcarbid Schneider ist für dieses effiziente Werkzeug konzipiert.
Eigenschaften vonSiC-Diamantdrahtschneider
· Hohe Schneideeffizienz: Mit Hilfe eines Diamant-Schneidrads oder einer Liniensage kann schnell hochhärtes Siliziumcarbid-Ingot geschnitten werden.
· Hohe Stabilität: Die Ausrüstungsstruktur ist stabil und geeignet für langfristige kontinuierliche Arbeit.
· Niedrige Umweltbelastung: Verwenden Sie Kühlmittel, um Staub zu reduzieren und die Arbeitsumgebung sauber zu halten.
· Einfache Bedienung: Ausgestattet mit einem automatischen Steuerungssystem, einfache Bedienung und hohe Schneidgenauigkeit.
Technische Spezifikation
| Spezifikation |
Einzelheiten |
| Abmessungen (L × W × H) |
2500x2300x2500 oder anpassen |
| Größenbereich der Verarbeitungsmaterialien |
4, 6, 8, 10, 12 Zoll Siliziumkarbid |
| Oberflächenrauheit |
Ra ≤ 0,3 u |
| Durchschnittliche Schneidgeschwindigkeit |
00,3 mm/min |
| Gewicht |
5.5t |
| Schnittprozess-Einstellungsschritte |
≤ 30 Schritte |
| Geräusch aus Geräten |
≤ 80 dB |
| Spannung von Stahldraht |
0 ~ 110N ((0,25 Drahtspannung ist 45N) |
| Geschwindigkeit des Stahldrahtes |
0 ~ 30 m/S |
| Gesamtleistung |
50 kW |
| Diamantdrahtdurchmesser |
≥ 0,18 mm |
| Flachheit des Endes |
≤ 0,05 mm |
| Schnitt- und Bruchrate |
≤ 1% (außer aus menschlichen Gründen, aus Siliziummaterial, aus Leitung, Wartung und anderen Gründen) |
Vorteil des Entwurfs
1Die beiden aktiven Schneidräder des Schneidsystems werden von Motoren angetrieben, um zu schneiden
Hohe Effizienz, gute Schneidqualität;
2. Eine einzige Maschine zur Erreichung der Endverarbeitung von Siliziumkarbid mit mehreren Spezifikationen und der Funktion des kreisförmigen Schneidens;
3. Bedienungsschnittstelle des Geräts Das Gerät ist einfach und einfach zu bedienen;
4. Vollständig geschlossener Außenschutz, Schneidvorgang zur Vermeidung von Staubverschmutzung, geringer Lärm.
Die Auswirkungen vonSiC-Diamantdrahtschneider
Der Siliziumkarbid-Schneider kann SiC-Ingots in großen Größen in Standard-Kristallblöcke effizient und genau schneiden, die Schnittgenauigkeit kann ± 0,1 mm erreichen,und die Flachheit des Abschnitts wird innerhalb von 5 μm kontrolliertDieses hochpräzise Schneiden sorgt für eine Erhöhung der Materialnutzung während der anschließenden Schneidvorgänge um 15-20% und reduziert gleichzeitig die Kantenverluste bei der Wafervorbereitung.Mit Hilfe der Technologie der Diamantdrahtsäge, Schneidverlust beträgt nur 0,3-0,5 mm, im Vergleich zur traditionellen Schneidmethode mehr als 20% der Rohstoffkosten zu sparen.Die geschnittenen Wafer können direkt zur Herstellung von 4- bis 8-Zoll-SiC-Wafern verwendet werden, um die anspruchsvollen Anforderungen an das Substrat von Leistungshalbleitergeräten wie MOSFET und SBD zu erfüllen.
ZMSH-Service
Wir bieten Silikonkarbid-Schneidmaschinenverkäufe, Leasing und technische Dienstleistungen, einschließlich Auswahlberatung, Optimierung von Prozessparametern,Ausbildung von Bedienern und Wartungsunterstützung nach dem Verkauf, während sie maßgeschneiderte Schneidlösungen entsprechend den Kundenanforderungen anbieten.
