Saphirkristallöfen Kyropoulos Blasenwachstumsmethode und Wachstumsgeräte

Saphirkristallöfen Kyropoulos Blasenwachstumsmethode und Wachstumsgeräte

Der Saphirkristallisierungsöfen ist ein Gerät zum Anbau hochwertiger Saphirkristalle mit Hilfe der Kyropoulos-Methode (Blasenmethode).Aufzugsgeschwindigkeit und Kühlbedingungen, kann das Gerät in hohem Temperaturumfeld große Größe und geringe Defekte Saphirkristall wachsen lassen, der in LED, optischem Fenster, Halbleitersubstrat und anderen Bereichen weit verbreitet ist.

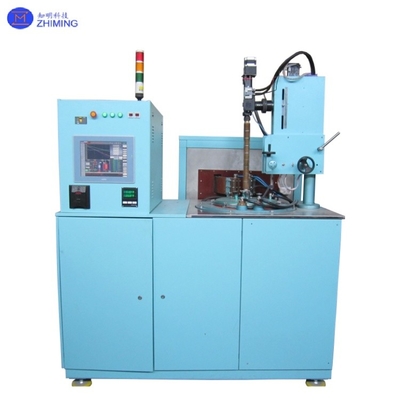

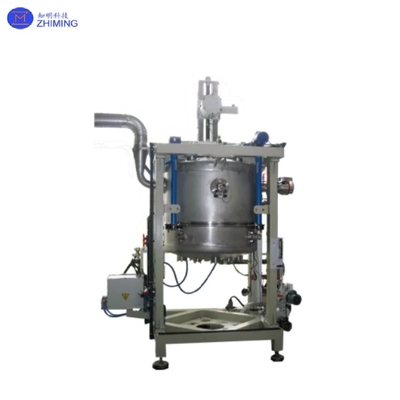

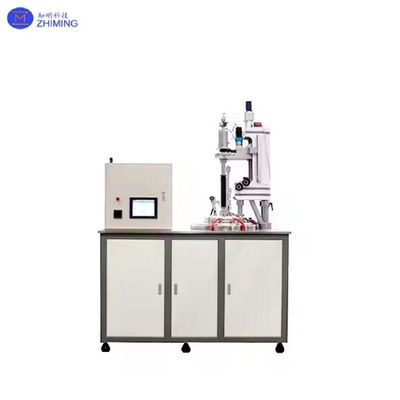

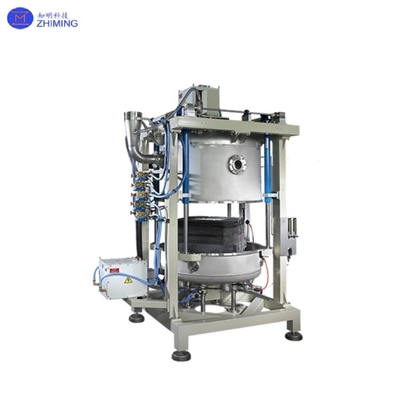

Der Wachstumsöfen für Saphirkristalle ist ein Saphir-Kristallwachstumsausrüstung mit Widerstandsheizung, mit dem Prinzip des Blasenwachstums kann bis zu 85-120 kg Saphirkristall wachsen.Die Vakuumkammer, in der der Saphir in der Ausrüstung wachsen soll, hat eine vertikale Struktur.Die Vakuumkammer, einschließlich der oberen Abdeckung und der unteren Platte, hat eine Doppelschicht-Wasserkühlstruktur, und die oberen Abdeckungen können geöffnet werden.

Technischer Parameter

Arbeitsprinzip

1Schmelzstadium:Der Rohstoff aus hochreinem Aluminiumoxid (Al2O3) wird in den Schmelztiegel gelegt und durch ein Heizsystem (z. B. Widerstandsheizung oder Induktionsheizung) auf mehr als 2050 °C erhitzt, um vollständig zu schmelzen.

2- Einführung in den Samenkristall:Der Saphirkristall wird in die Schmelze eingetaucht, und die Schmelze beginnt auf der Oberfläche des Samenkristalls zu kristallisieren, indem die Temperaturverlagerung und die Zuggeschwindigkeit präzise gesteuert werden.

3Kristallwachstum:Wenn man den Kristall langsam hebt und den Schmelztiegel dreht, wächst der Kristall allmählich in Richtung des Kristalls.Das optimierte thermische Felddesign sorgt für eine gleichmäßige Temperaturverteilung während des Kristallwachstums und reduziert Defekte.

4Kühlung und Glühen:Nachdem das Kristallwachstum abgeschlossen ist, wird die Temperatur langsam reduziert und der Glühenprozess durchgeführt, um die innere Spannung zu lösen und die Kristallqualität zu verbessern.

Produktstruktur und Merkmale

1. Heizungssystem:Die Segmentierte Heizung (Seitenheizung und Bodenheizung) kann die Temperatur unabhängig voneinander steuern, den Schmelzfluss und die Wärmefeldverteilung optimieren.

2. Wärmedämmungssystem:Mehrschicht-Wärmedämmschirm (z. B. Wolfram-Reflexionsschirm, Graphit-Wärmedämmschirm), Verringerung des Wärmeverlustes, Verbesserung der Gleichmäßigkeit des Wärmefeldes.

3Aufzugs- und Drehsystem:Hochpräzisionshebewerkzeug (Hochgeschwindigkeitsbereich: 0,05-10 mm/h) und Drehwerkzeug zur Gewährleistung von Stabilität und Gleichmäßigkeit beim Kristallwachstum.

4Kühlsystem:Kreislaufwasserkühlsystem (Samenstange und Ofenkörper) zur Verhinderung lokaler Überhitzung, zum Schutz der Anlagen und zur Verbesserung der Kristallqualität.

5. Vakuumsystem:mit einer mechanischen Pumpe und einer Diffusionspumpe ausgestattet, um sicherzustellen, dass der Vakuumgrad im Ofen 6,0 × 10−4 Pa erreicht, um die Verunreinigung durch Verunreinigungen zu verringern.

6Steuerungssystem:PLC+ Touchscreen-Steuerung, Unterstützung der Prozessparameter vor der Speicherung und Echtzeitüberwachung, um einen automatischen Betrieb zu erreichen.

Hauptvorteil

1- Hochwertiges Kristallwachstum:Durch die Optimierung des thermischen Felddesigns und die genaue Steuerung der Prozessparameter werden Saphirkristalle mit geringen Defekten (Dislokationsdichte < 1000/cm2) und hoher Gleichförmigkeit angebaut.

2. Kristall in großer Größe:Unterstützung des Wachstums von 85-120 kg großen Saphirkristallen zur Deckung der industriellen Bedürfnisse.

3. hoher Ertrag:Ertrag > 75%, was die Produktionskosten erheblich senkt.

4. Energieeinsparung und hohe Effizienz:Die Verwendung eines thermischen Feldes mit niedrigem Energieverbrauch und eines effizienten Heizsystems zur Verringerung des Energieverbrauchs.

5. Automatischer Betrieb:Automatisches Steuerungssystem, Verringerung der Abhängigkeit von manuellen Erfahrungen, Betriebsausbildung nur 2-3 Monate.

6Modularer Aufbau:Modulare Ausrüstungsstruktur, leicht zu warten und zu verbessern.
