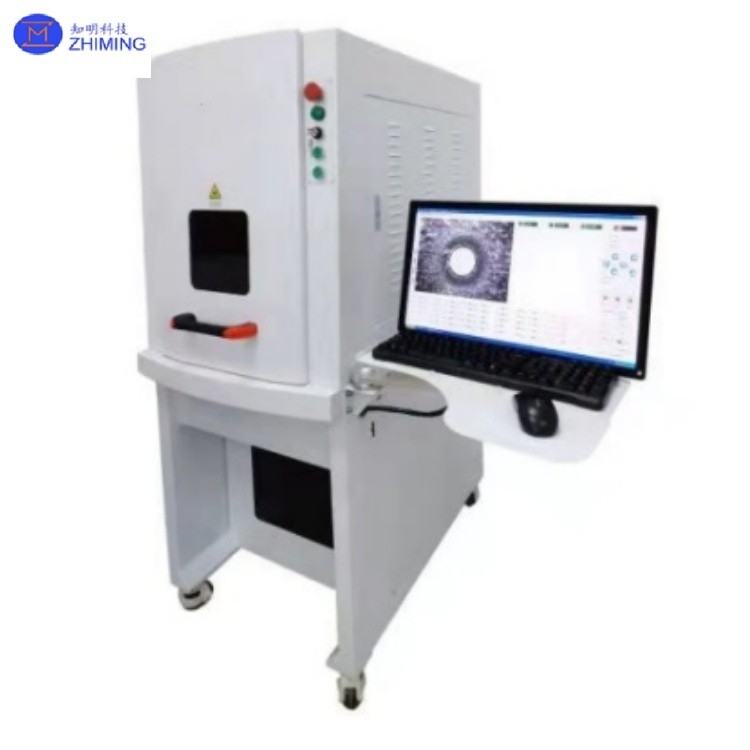

Laserbohrmaschine Laserpräzisionsbohrung Stärke 0,01-1 mm

Laserdurchbohrmaschine mit Laserschnittpräzisionsbohrstärke 0,01-1 mm

Die Laserstichmaschine ist eine Art fortgeschrittener Verarbeitungsausrüstung, die mit einem hochenergetischen Laserstrahl präzise Löcher an der Oberfläche oder im Inneren des Materials bohrt.Es erzeugt hohe Temperaturen, indem es einen Laserstrahl fokussiert., wodurch das Material sofort schmilzt oder verdunstet und so präzise Löcher bildet.ist zu einem unverzichtbaren Werkzeug in der modernen verarbeitenden Industrie geworden.

Die Laser-Punchmaschine passt hauptsächlich den Divergenzwinkel des Laserstrahls auf den besten Zustand an, realisiert den minimalen Fokuspunkt, indem sie den Strahl ausdehnt und fokussiert,und nutzt das Steuerungssystem, um die Laser-Mikrobearbeitung zu erreichen, Laserbohren und Laserschneiden.

Technischer Parameter

1Laserfokussiertes Überwachungssystem

Das Laserfokus-Überwachungssystem umfasst einen Reflektor, einen Fokusspiegel, eine schwarz-weiße CCD-Kamera, einen Monitor.

2Computersteuerung und Software

Die gesamte Maschine ist mit einem Steuerrechner, einer speziellen Software für die Laserstichmaschine und einer speziellen Software für das Präzisionsschneiden ausgestattet.kann die Blende einstellen, Bohrdicke und -winkel, Bohrgeschwindigkeit und Laserfrequenz und andere Parameter; mit perforierter Grafik, Prozessverfolgungsfunktion;Verfügbare G-Code-Programmierung oder automatische CAD-Grafik-EingabeprogrammierungDie Hauptmerkmale der Maschine sind hohe Bohrpräzision, geringe Wärmebelastung, leistungsstarke Softwarefunktion, die die Laser-Mikrolochverarbeitung der meisten Materialien erfüllen kann.

3Der Mindestlochdurchmesser von 0,005 mm, die Lochdicke von 0,01-1 mm, der Lochdurchmesser, die Dicke und die Form des Lochs können per Computer festgelegt werden.

4. Dreiachsiger Bewegungstisch

Die gesamte Maschine umfasst eine X, Y, Z-Präzisionsbewegungstabelle, die eine Präzisionskugelschraube, eine lineare Führungsschiene verwendet.

Beispiele für Anwendungen: Mikroelektronikkomponenten, Kommunikation, Präzisionsteile für die Luftfahrt, Präzisionshardware, hochwertige digitale Komponenten, Glasfaseranschlüsse, Atomisationsblätter,Medizinische Ausrüstung und sonstige Bohrungen.

Arbeitsbedingungen

1Es eignet sich für den Betrieb bei Umgebungstemperatur von 18°C bis 28°C und relativer Luftfeuchtigkeit von 30% bis 60%.

2. geeignet für eine Zweiphasen-Stromversorgung /220V/50HZ/10A.

3. Steckdosen installieren, die den Anforderungen der einschlägigen chinesischen Normen entsprechen. Sind solche Steckdosen nicht verfügbar, sollten entsprechende Adapter bereitgestellt werden.

Arbeitsprinzip


Die Laser-Punchmaschine erzeugt einen hochenergetischen Strahl durch den Laser, der durch das optische System fokussiert wird und auf die Oberfläche des Materials wirkt.Das Material erwärmt sich schnell, nachdem es die Laserenergie absorbiert hatDurch die Steuerung der Laserparameter (z. B. Leistung, Frequenz, Pulsbreite) und des BearbeitungswegesBearbeitung von Löchern mit unterschiedlichen Öffnungen, Tiefen und Formen erreicht werden können.

Kernmerkmal

· Hohe Präzision:Es kann Mikrometeröffnung (z. B. 10-500μm) verarbeiten und die Passform ist steuerbar (rundes Loch, geformtes Loch).

· Kontaktlose Verarbeitung:keine mechanischen Belastungen, geeignet für spröde, dünnwandige oder hochhärte Materialien.

· Hohe Effizienz:Schnelle Bohrungen, geeignet für die Massenproduktion.

· Vielseitigkeit:Geeignet für Metall, Keramik, Glas, Kunststoff, Verbundwerkstoffe und andere Materialien.

• Umweltschutz:keine Abfälle, reduzieren die Umweltverschmutzung.

mit einer Leistung von mehr als 1000 W

Laserstichmaschine mit Lasersystem; Laserdrehstromversorgung; XYZ-Genauigkeitstabelle; Präzisionsluftschwimmende Rotationsanlage; Laserfokussierungssystem; Computersteuerungssystem.
