Haus > PRODUKTE > IC-Siliziumscheibe > Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension

Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension

Produkt-Details

Herkunftsort: China

Markenname: ZMSH

Modellnummer: Individualisiert

Zahlungs-u. Verschiffen-Ausdrücke

Min Bestellmenge: 10 PCS

Preis: by case

Lieferzeit: 10 bis 30 Tage

Zahlungsbedingungen: L/C, T/T, Western Union

Erhalten Sie besten Preis
Hervorheben:

Mikroelektronikindustrie Siliziumwafer

,

Mehrdimensionale Siliziumwafer

,

Silizium-on-Isolator-Silizium-Wafer

Material:
Silikon
Größe:
Individualisiert
Gebrauch:
Mikroelektronik
Anwendung:
Halbleiterindustrie
Form:
Individualisiert
Ursprung:
Shanghai, China
Material:
Silikon
Größe:
Individualisiert
Gebrauch:
Mikroelektronik
Anwendung:
Halbleiterindustrie
Form:
Individualisiert
Ursprung:
Shanghai, China
Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension

Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension



Beschreibung des Produkts

InHerstellung von Halbleitern,Silizium auf dem Isolator(Sozialleistungen) Technologie ist die HerstellungSilikonHalbleitervorrichtungen in einem Schicht-Silikon-Isolator-SilikonSubstrat, zur Verringerungparasitäre KapazitätDies ist ein wesentlicher Unterschied zu herkömmlichen Silizium-Geräten, da die Silizium-Verbindung über einemElektrische Isolatoren, typischerweiseSiliziumdioxidoder- Das ist Saphir.Die Auswahl des Isolators hängt weitgehend von der vorgesehenen Anwendung ab, wobei Saphir für Hochleistungs-Radiofrequenz (RF) und strahlungsempfindliche Anwendungen verwendet wird.und Siliziumdioxid für verminderte Kurzkanalleffekte in anderen mikroelektronischen Geräten.



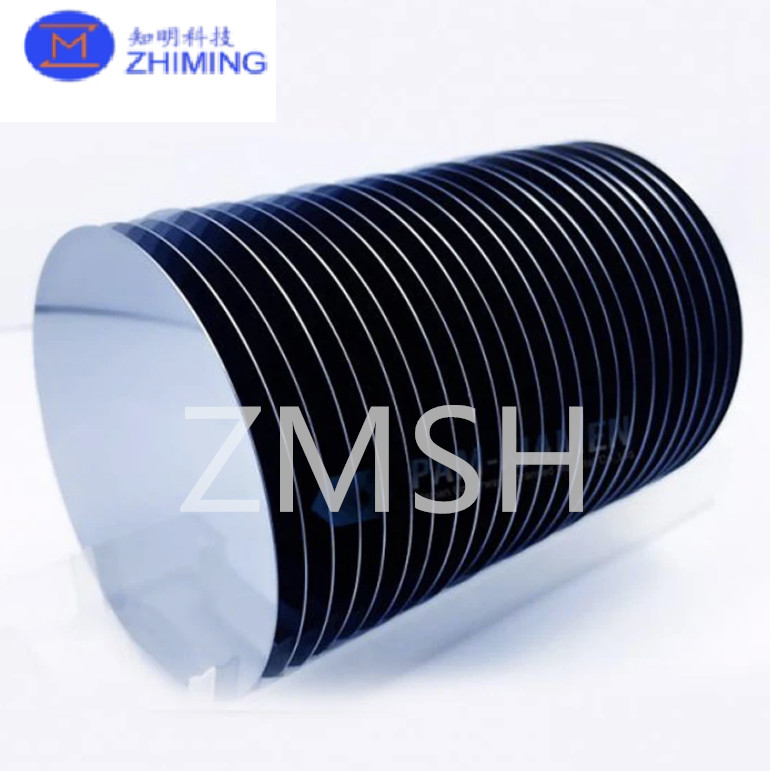

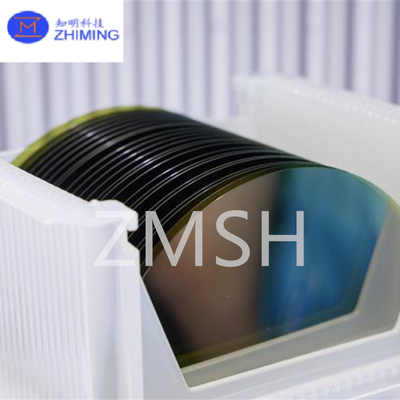

Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 0Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 1




Eigenschaften

- Überlegene elektrische Leistung: Die SOI-Struktur reduziert die parasitäre Kapazität zwischen Transistoren, reduziert den Stromverbrauch und verbessert die Schaltgeschwindigkeit,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.



- Niedriger Stromverbrauch: Die Fähigkeit der SOI-Technologie, bei niedrigeren Spannungen zu arbeiten, reduziert den statischen und dynamischen Stromverbrauch erheblich,geeignet für mobile Geräte und andere Anwendungen, die eine hohe Energieeffizienz erfordern.



-Gutes thermisches Management: Die Isolationsschicht der SOI-Wafer sorgt für eine bessere Wärmedämmung und verbessert die Wärmeabfallleistung,Unterstützung der Verbesserung der Stabilität und Zuverlässigkeit des Geräts.



- hohe Integration: Die SOI-Technologie ermöglicht eine höhere Integration, wodurch das Design kompakter und in der Lage ist, mehr Funktionen in einer kleineren Fläche zu erreichen.



-Strahlungsbeständigkeit: SOI-Materialien sind weniger strahlungsempfindlich und eignen sich für Anwendungen in der Luft- und Raumfahrt sowie in anderen Umgebungen mit hoher Strahlung.



-Gute Isolierung: Die Isolationsschicht verringert effektiv die Störungen zwischen den Geräten und verbessert die Gesamtleistung der Schaltung.



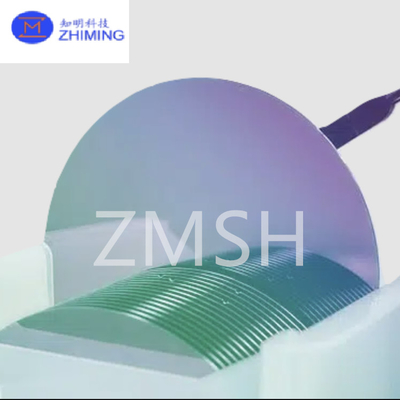

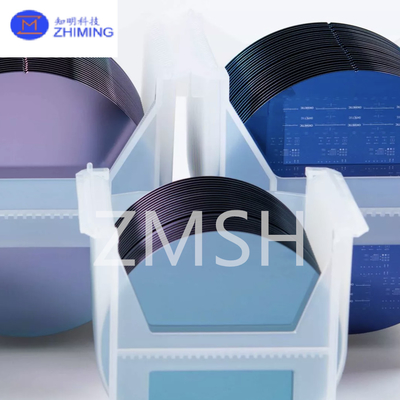

Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 2Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 3




Wachstumsmethode

1. SIMOX

Die SIMOX-Technologie besteht hauptsächlich aus zwei Prozessen: Erstens werden Sauerstoff-Ionen in den Silizium-Kristall injiziert, um eine hochkonzentrierte Sauerstoff-Injektionsschicht zu bilden.Um zu verhindern, dass sich das Silizium während des Injektionsvorgangs kristallisiert, muss während des Einspritzvorgangs eine gewisse Temperatur im Substrat aufrechterhalten werden. Danach verringert oder beseitigt das Hochtemperaturbrennen die durch die Einspritzung entstehenden Defekte.so dass der injizierte Sauerstoff mit dem Silizium reagiert, um eine isolierende Schicht zu bildenDiese Methode ist jedoch teuer und wurde schrittweise abgeschafft.



Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 4



2- Das ist BESOI.

BESOI besteht hauptsächlich aus zwei Prozessschritten: (1) Bindung: Zwei polierte Siliziumwafer mit hochwertigem Wärmeoxid, das an der Oberfläche wächst, werden streng gereinigt,und dann verbunden mit der Van der Waals-Kraft in einer super sauberen Umgebung(2) Rückverdünnen: mit einem Stück als Substrat,Die andere Siliziumwafer wird gemahlen und bis zur erforderlichen Dicke poliert, um einen Silizium-Einkristallfilm auf dem Isolator zu bilden..

Der Bindungsmechanismus des Prozesses besteht darin, dass, wenn zwei flache, hydrophile Oberflächen (wie oxidierte Siliziumwafern) gegenübergestellt werden, die Bindung selbst bei Raumtemperatur natürlich auftritt.Es wird allgemein angenommen, dass die Bindung durch die gegenseitige Anziehung von Hydroxylgruppen (OH-) verursacht wird, die auf zwei Oberflächen adsorbiert werden, um Wasserstoffbindungen zu bilden.Um die Bindungsfestigkeit zu erhöhen, ist auch eine anschließende Wärmebehandlung erforderlich, und die folgenden Reaktionen treten in der Regel auf, wenn die Wärmebehandlung über 300 °C durchgeführt wird:

Si-OH + OH-Si → Si-O-Si + H2O



3Ein schlauer Schnitt.

Smart Cut ist die gängige Technologie zur Herstellung von dünnen Monocrystallsilikonfolien auf Isolatoren im In- und Ausland.Oxidierung eines von ihnen und Injektion von Wasserstoff-Ionen, um eine Wasserstoff-Ionen-Schicht in Silizium-Wafer zu bilden(3) Nach einer ordnungsgemäßen Wärmebehandlung wird das Wasserstoff-Injektionsblech vollständig von der Wasserstoff-Ionen-Schicht gespalten, um SOI zu bilden.(4) Chemische mechanische Polierung der SOI-Oberfläche zur Beseitigung von Restschäden und zur Bereitstellung einer glatten Oberfläche für die Vorbereitung des Geräts.



Siliziumwafer Silizium-on-Insulator Silizium Halbleiter Mikroelektronik Industrie Mehrfachdimension 5




Anwendungen

- Hochleistungsrechner: Die SOI-Technologie wird zur Herstellung leistungsstarker Mikroprozessoren und Grafikverarbeitungseinheiten (GPU) eingesetzt, die eine schnellere Rechengeschwindigkeit und einen geringeren Stromverbrauch bieten.



-Mobilgeräte: Bei Smartphones und Tablets tragen SOI-Wafer dazu bei, eine bessere Integration und Energieeffizienz zu erreichen und die Akkulaufzeit zu verlängern.



-Anwendungen in der Funkfrequenz (RF): Die SOI-Technologie wird in Hochfrequenz-Leistungsverstärkern und -Mischern, insbesondere für 5G-Kommunikation und IoT-Geräte, weit verbreitet.



- Datenzentrum: Für Server und Speichergeräte eingesetzt, kann SOI-Technologie die Verarbeitungsleistung verbessern und den Energieverbrauch senken und Cloud Computing und Big Data-Verarbeitung unterstützen.



-Sensoren: SOI-Materialien werden zur Herstellung von Gassensoren, Temperatursensoren usw. verwendet, die eine hohe Empfindlichkeit und Stabilität bieten.




Unsere Dienstleistungen

1. Logistikdienstleistungen:Echtzeitverfolgung des Transportstatus, um die sichere Ankunft der Waren zu gewährleisten.

2Verpackungsdienstleistungen:Bereitstellung eines professionellen Verpackungsdesigns gemäß den Produktmerkmalen, um maßgeschneiderte Verpackungslösungen bereitzustellen.Die Verwendung umweltfreundlicher Materialien zur Gewährleistung der Sicherheit von Gütern während des Transports.

3Lieferdienst:Schnelle Lieferung, um die Lieferung pünktlich zu gewährleisten.

4- Kundenspezifische Dienstleistungen:Bereitstellung personalisierter Logistiklösungen entsprechend den Bedürfnissen der Kunden.

5. Effizientes Management:Fortgeschrittenes Logistikmanagementsystem zur Sicherstellung eines effizienten Betriebs jeder Verbindung.

6Der Kunde zuerst:Immer auf die Bedürfnisse der Kunden ausgerichtet und einen persönlichen Service bieten.




Häufig gestellte Fragen

1F: Was ist SOI-Wafer?
A: Die SOI-Wafer ist eine sandwichartige Struktur mit drei Schichten; einschließlich der oberen Schicht (Geräteschicht),die Mitte der vergrabenen Sauerstoffschicht (für die isolierende SiO2-Schicht) und das untere Substrat (bulk silicium).



2. F: Unterstützen Sie die Anpassung?
A: Ja, wir können das Produkt nach den Anforderungen der Kunden verarbeiten.
