Si-Goldplattierte Silizium-Wafer 2 Zoll 4 Zoll 6 Zoll 8 Zoll Metallbeschichtungsmaterialien Au

Markenbezeichnung:	zmsh
Modellnummer:	mit einer Breite von mehr als 20 mm
Lieferzeit:	2-4 Wochen
Zahlungsbedingungen:	T/T

Einzelheiten

Produkt-Beschreibung

Einzelheiten

Herkunftsort:

China

Material:

Au, Siliziumwaffeln

Größe:

Individualisiert

Stärke:

angepasst

Kristalline Phase:

110/111/100

Verfahren:

Magnetron-Sputtering/thermische Verdampfung/Elektroplattierung usw.;

Aufbau::

Substrat + Klebschicht + Beschichtung;

Anwendung:

Anbau von Nanomaterialien,Scan-Elektronenmikroskop (SEM)

Hervorheben:

4 Zoll Silikon-Wafer

8 Zoll Siliziumwafer

6 Zoll Siliziumwafer

Produkt-Beschreibung

Beschreibung des Produkts

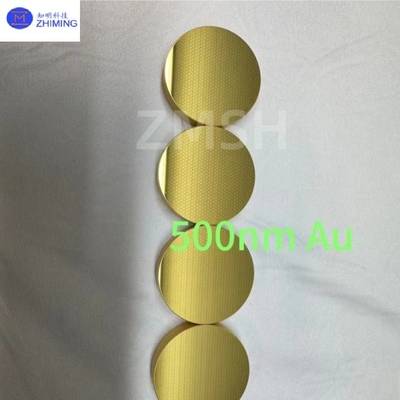

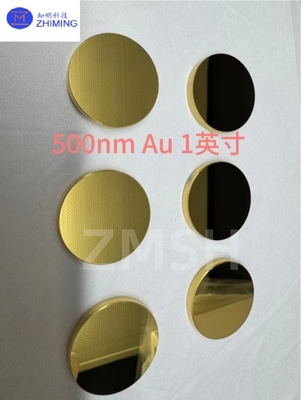

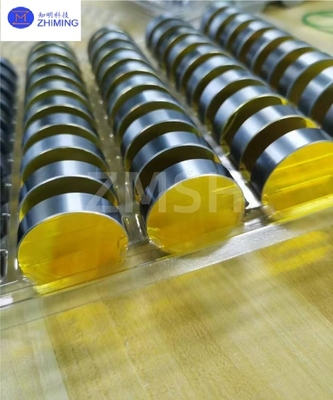

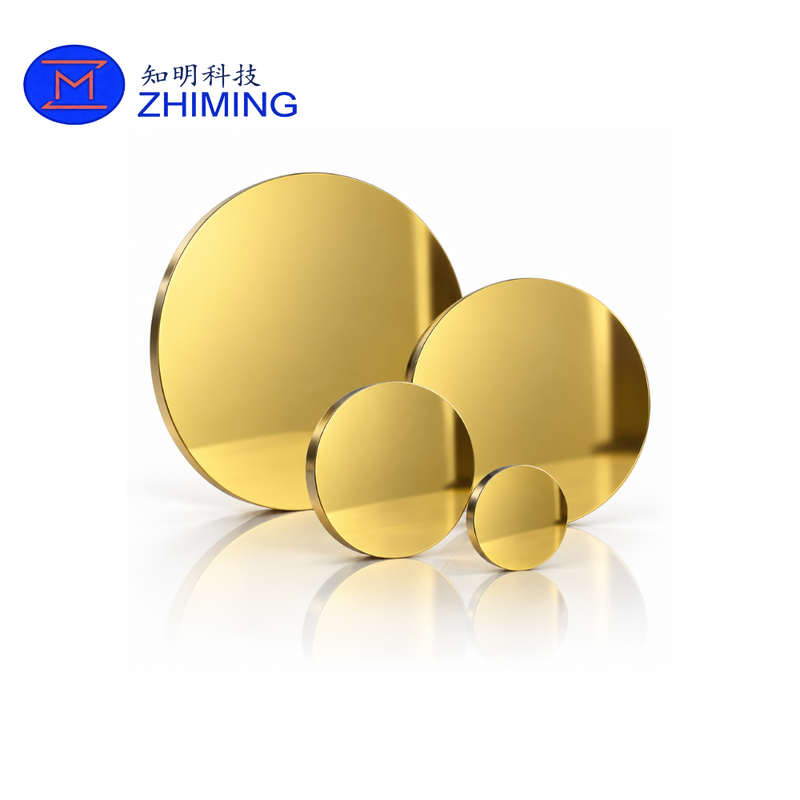

Si-Goldplattierte Silizium-Wafer 2 Zoll 4 Zoll 6 Zoll 8 Zoll Metallbeschichtungsmaterialien Au Vakuum Elektronenstrahl Magnetron Sputtering Wärmewiderstand Verdunstung Beschichtung

Das nach der Oxidation von metallischem Gold gewonnenes Pulver in einer wässrigen Lösung mit Bindemitteln und anderen Zusatzstoffen gleichmäßig aufgespültes Siliziumwafer,und dann die Siliziumwafer in die wässrige Lösung einweichen, wird das metallische Gold nach einer chemischen Reaktion eng mit dem Siliziumwafer kombiniert, um eine Schicht mit metallischem Gold überzogenem Siliziumwafer zu bilden.

Eigenschaften

- Ausgezeichnete Leitfähigkeit:Die Metallbeschichtung kann die Leitfähigkeit der Siliziumwafer verbessern und das elektronische Signal reibungsloser fließen lassen.
- starke Korrosionsbeständigkeit:Die Metallbeschichtung kann verhindern, dass die Siliziumwafer von Chemikalien angegriffen wird, und die Lebensdauer der Siliziumwafer verlängern.
- Schutz:Die Metallbeschichtung kann die Oberfläche der Siliziumwafer vor Beschädigungen schützen und verhindern, dass die inneren Komponenten der Siliziumwafer beschädigt werden.

Technische Parameter

Größe:	2, 4, 6, 8 Zoll, andere können angepasst werden;
Prozess:	Magnetron-Sputtering/thermische Verdampfung/Elektroplattierung usw.;
Aufbau:	Substrat + Klebschicht + Beschichtung;
Substratmaterial:	Siliziumwafer, Quarz, BF33-Glas usw.
Arten von Metallfolien	Gold Au, Platin Pt, Aluminium Al, Kupfer Cu, Nickel Ni, Silber Ag und andere Metallfolien;
Metallfoliendicke:	10nm-10um; übliche Dicke: 100nm, 300nm, 500nm; Einheitlichkeit ist besser als 1%.

Anwendungen

1. Elektronische Geräte:Als Verbindungselemente und leitfähige Metallelektroden verbessert es die Leitfähigkeit und Stabilität elektronischer Komponenten.
2. Integrierte Schaltungen:Als Quell- und Abflussmaterial von Transistoren verbessern sie die Leistung und Lebensdauer von Transistoren.
3. Fotoelektrisches Feld:zur Herstellung von Elektroden für Solarzellen zur Verbesserung der photoelektrischen Umwandlungseffizienz und Stabilität verwendet.
4. Anzeigegerät:Als Kathodenmaterial verbessern wir den Anzeigeeffekt.
5. Chemische Sensoren:Als empfindliche Materialien werden sie zur schnellen Erkennung und Erkennung von Chemikalien wie Sauerstoff und giftigen Gasen verwendet.
6. Andere Bereiche:Es kann auch zur Herstellung von Halbleiter-elektronischen extrem niedrigen Temperaturreglern, chemischen Korrosionsschutzbeschichtungen usw. verwendet werden.

Häufig gestellte Fragen

1F: Was ist Si-Goldplattierung?
A: Si-Goldplattierung, also Silizium-Goldplattierung, ist eine Technologie zur Goldplattierung der Oberfläche von Siliziummaterialien.Korrosionsbeständigkeit und Ästhetik von Siliziummaterialien, während es auch dazu beiträgt, die Leistung von Siliziummaterialien in einigen spezifischen Anwendungen zu verbessern.

2.F: Wie wird Si mit Gold beschichtet?
A: Der Si-Goldplattierungsprozess umfasst in der Regel drei Schritte: Vorbehandlung, Goldplattierung und Nachbehandlung.Die Vorbehandlung besteht hauptsächlich darin, die Oberfläche der Siliziumwafer zu reinigen, um Verunreinigungen wie Öl und Oxid zu entfernen.; Goldplattierung ist die Ablagerung einer Schicht aus Metallgold auf die Oberfläche der Siliziumwafer durch Elektroplattierung, elektroless Plattierung usw.Die Nachbehandlung besteht darin, die vergoldete Schicht zu behandeln und zu polieren, um ihre Haftung und Ästhetik zu verbessern.

Tag: Si-Gold Material, Elektroplatte, chemische Beschichtung, Siliziumwafer,Optisches Element.
